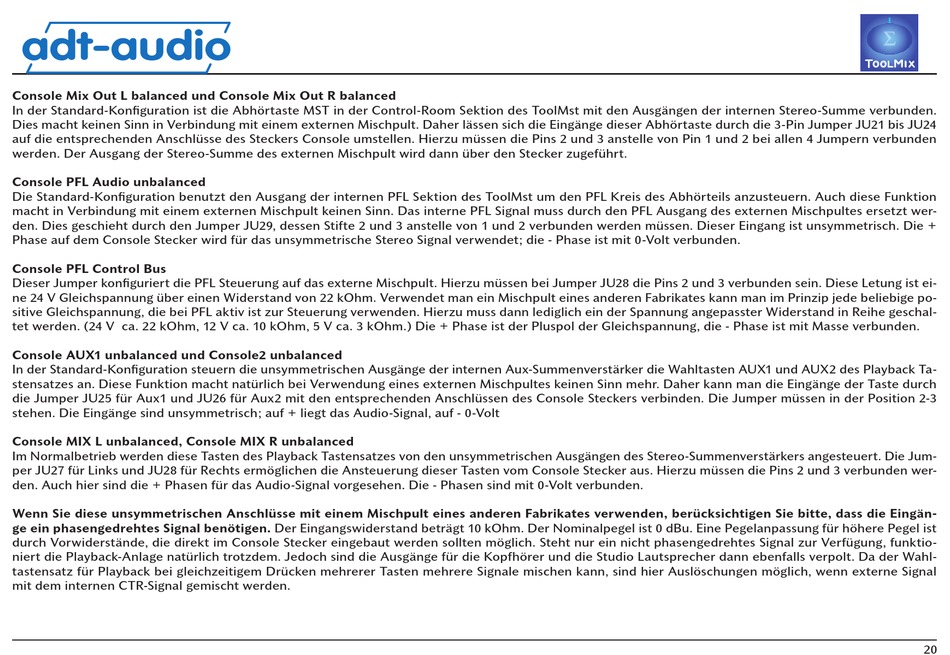

adt-audio
Console Mix Out L balanced und Console Mix Out R balanced
In der Standard-Konfiguration ist die Abhörtaste MST in der Control-Room Sektion des ToolMst mit den Ausgängen der internen Stereo-Summe verbunden.
Dies macht keinen Sinn in Verbindung mit einem externen Mischpult. Daher lässen sich die Eingänge dieser Abhörtaste durch die 3-Pin Jumper JU21 bis JU24
auf die entsprechenden Anschlüsse des Steckers Console umstellen. Hierzu müssen die Pins 2 und 3 anstelle von Pin 1 und 2 bei allen 4 Jumpern verbunden
werden. Der Ausgang der Stereo-Summe des externen Mischpult wird dann über den Stecker zugeführt.
Console PFL Audio unbalanced
Die Standard-Konfiguration benutzt den Ausgang der internen PFL Sektion des ToolMst um den PFL Kreis des Abhörteils anzusteuern. Auch diese Funktion
macht in Verbindung mit einem externen Mischpult keinen Sinn. Das interne PFL Signal muss durch den PFL Ausgang des externen Mischpultes ersetzt wer-
den. Dies geschieht durch den Jumper JU29, dessen Stifte 2 und 3 anstelle von 1 und 2 verbunden werden müssen. Dieser Eingang ist unsymmetrisch. Die +
Phase auf dem Console Stecker wird für das unsymmetrische Stereo Signal verwendet; die - Phase ist mit 0-Volt verbunden.
Console PFL Control Bus
Dieser Jumper konfiguriert die PFL Steuerung auf das externe Mischpult. Hierzu müssen bei Jumper JU28 die Pins 2 und 3 verbunden sein. Diese Letung ist ei-
ne 24 V Gleichspannung über einen Widerstand von 22 kOhm. Verwendet man ein Mischpult eines anderen Fabrikates kann man im Prinzip jede beliebige po-
sitive Gleichspannung, die bei PFL aktiv ist zur Steuerung verwenden. Hierzu muss dann lediglich ein der Spannung angepasster Widerstand in Reihe geschal-
tet werden. (24 V ca. 22 kOhm, 12 V ca. 10 kOhm, 5 V ca. 3 kOhm.) Die + Phase ist der Pluspol der Gleichspannung, die - Phase ist mit Masse verbunden.
Console AUX1 unbalanced und Console2 unbalanced
In der Standard-Konfiguration steuern die unsymmetrischen Ausgänge der internen Aux-Summenverstärker die Wahltasten AUX1 und AUX2 des Playback Ta-
stensatzes an. Diese Funktion macht natürlich bei Verwendung eines externen Mischpultes keinen Sinn mehr. Daher kann man die Eingänge der Taste durch
die Jumper JU25 für Aux1 und JU26 für Aux2 mit den entsprechenden Anschlüssen des Console Steckers verbinden. Die Jumper müssen in der Position 2-3
stehen. Die Eingänge sind unsymmetrisch; auf + liegt das Audio-Signal, auf - 0-Volt
Console MIX L unbalanced, Console MIX R unbalanced
Im Normalbetrieb werden diese Tasten des Playback Tastensatzes von den unsymmetrischen Ausgängen des Stereo-Summenverstärkers angesteuert. Die Jum-
per JU27 für Links und JU28 für Rechts ermöglichen die Ansteuerung dieser Tasten vom Console Stecker aus. Hierzu müssen die Pins 2 und 3 verbunden wer-
den. Auch hier sind die + Phasen für das Audio-Signal vorgesehen. Die - Phasen sind mit 0-Volt verbunden.
Wenn Sie diese unsymmetrischen Anschlüsse mit einem Mischpult eines anderen Fabrikates verwenden, berücksichtigen Sie bitte, dass die Eingän-
ge ein phasengedrehtes Signal benötigen. Der Eingangswiderstand beträgt 10 kOhm. Der Nominalpegel ist 0 dBu. Eine Pegelanpassung für höhere Pegel ist
durch Vorwiderstände, die direkt im Console Stecker eingebaut werden sollten möglich. Steht nur ein nicht phasengedrehtes Signal zur Verfügung, funktio-
niert die Playback-Anlage natürlich trotzdem. Jedoch sind die Ausgänge für die Kopfhörer und die Studio Lautsprecher dann ebenfalls verpolt. Da der Wahl-
tastensatz für Playback bei gleichzeitigem Drücken mehrerer Tasten mehrere Signale mischen kann, sind hier Auslöschungen möglich, wenn externe Signal
mit dem internen CTR-Signal gemischt werden.
20
