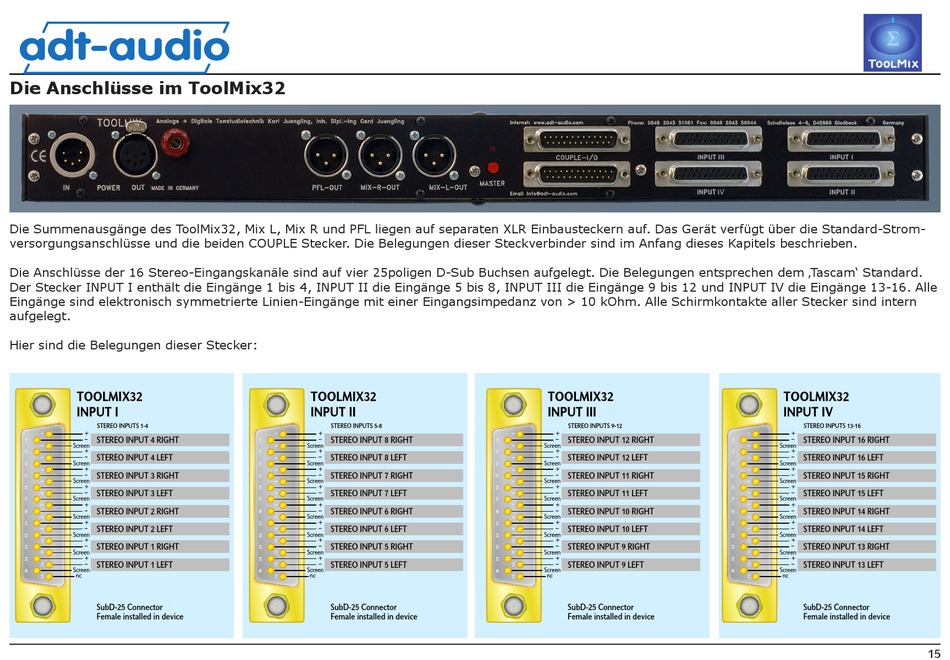

Die Anschlüsse im ToolMix32
Die Summenausgänge des ToolMix32, Mix L, Mix R und PFL liegen auf separaten XLR Einbausteckern auf. Das Gerät verfügt über die Standard-Strom-
versorgungsanschlüsse und die beiden COUPLE Stecker. Die Belegungen dieser Steckverbinder sind im Anfang dieses Kapitels beschrieben.
Die Anschlüsse der 16 Stereo-Eingangskanäle sind auf vier 25poligen D-Sub Buchsen aufgelegt. Die Belegungen entsprechen dem ‚Tascam' Standard.
Der Stecker INPUT I enthält die Eingänge 1 bis 4, INPUT II die Eingänge 5 bis 8, INPUT III die Eingänge 9 bis 12 und INPUT IV die Eingänge 13-16. Alle
Eingänge sind elektronisch symmetrierte Linien-Eingänge mit einer Eingangsimpedanz von > 10 kOhm. Alle Schirmkontakte aller Stecker sind intern
aufgelegt.
Hier sind die Belegungen dieser Stecker:
TOOLMIX32
INPUT I
STEREO INPUTS 1-4
+
-
STEREO INPUT 4 RIGHT
Screen
+
STEREO INPUT 4 LEFT
-
Screen
+
-
STEREO INPUT 3 RIGHT
Screen
+
-
STEREO INPUT 3 LEFT
Screen
+
STEREO INPUT 2 RIGHT
-
Screen
+
-
STEREO INPUT 2 LEFT
Screen
+
STEREO INPUT 1 RIGHT
-
Screen
+
STEREO INPUT 1 LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
TOOLMIX32
INPUT II
STEREO INPUTS 5-8
+
-
STEREO INPUT 8 RIGHT
Screen
+
STEREO INPUT 8 LEFT
-
Screen
+
-
STEREO INPUT 7 RIGHT
Screen
+
-
STEREO INPUT 7 LEFT
Screen
+
STEREO INPUT 6 RIGHT
-
Screen
+
-
STEREO INPUT 6 LEFT
Screen
+
STEREO INPUT 5 RIGHT
-
Screen
+
STEREO INPUT 5 LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
TOOLMIX32
INPUT III
STEREO INPUTS 9-12
+
-
STEREO INPUT 12 RIGHT
Screen
+
STEREO INPUT 12 LEFT
-
Screen
+
-
STEREO INPUT 11 RIGHT
Screen
+
-
STEREO INPUT 11 LEFT
Screen
+
STEREO INPUT 10 RIGHT
-
Screen
+
-
STEREO INPUT 10 LEFT
Screen
+
STEREO INPUT 9 RIGHT
-
Screen
+
STEREO INPUT 9 LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
TOOLMIX32
INPUT IV
STEREO INPUTS 13-16
+
-
STEREO INPUT 16 RIGHT
Screen
+
STEREO INPUT 16 LEFT
-
Screen
+
-
STEREO INPUT 15 RIGHT
Screen
+
-
STEREO INPUT 15 LEFT
Screen
+
STEREO INPUT 14 RIGHT
-
Screen
+
-
STEREO INPUT 14 LEFT
Screen
+
STEREO INPUT 13 RIGHT
-
Screen
+
STEREO INPUT 13 LEFT
-
Screen
nc
SubD-25 Connector
Female installed in device
15
