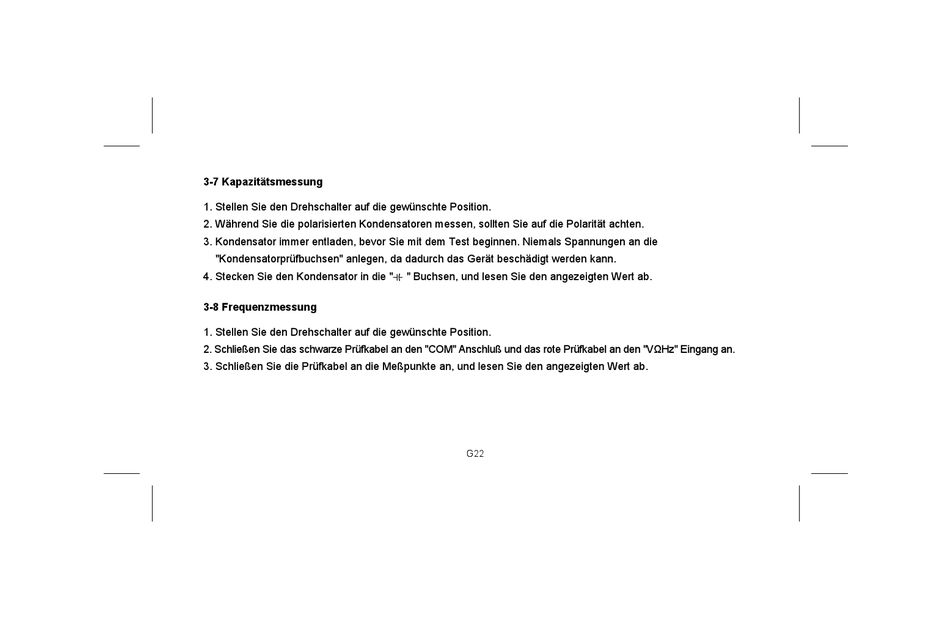

3-7 Kapazitätsmessung
1. Stellen Sie den Drehschalter auf die gewünschte Position.
2. Während Sie die polarisierten Kondensatoren messen, sollten Sie auf die Polarität achten.
3. Kondensator immer entladen, bevor Sie mit dem Test beginnen. Niemals Spannungen an die
"Kondensatorprüfbuchsen" anlegen, da dadurch das Gerät beschädigt werden kann.
@
4. Stecken Sie den Kondensator in die "
" Buchsen, und lesen Sie den angezeigten Wert ab.
3-8 Frequenzmessung
1. Stellen Sie den Drehschalter auf die gewünschte Position.
2. Schließen Sie das schwarze Prüfkabel an den "COM" Anschluß und das rote Prüfkabel an den "VΩHz" Eingang an.
3. Schließ en Sie die Prüfkabel an die Meß punkte an, und lesen Sie den angezeigten Wert ab.
G22
