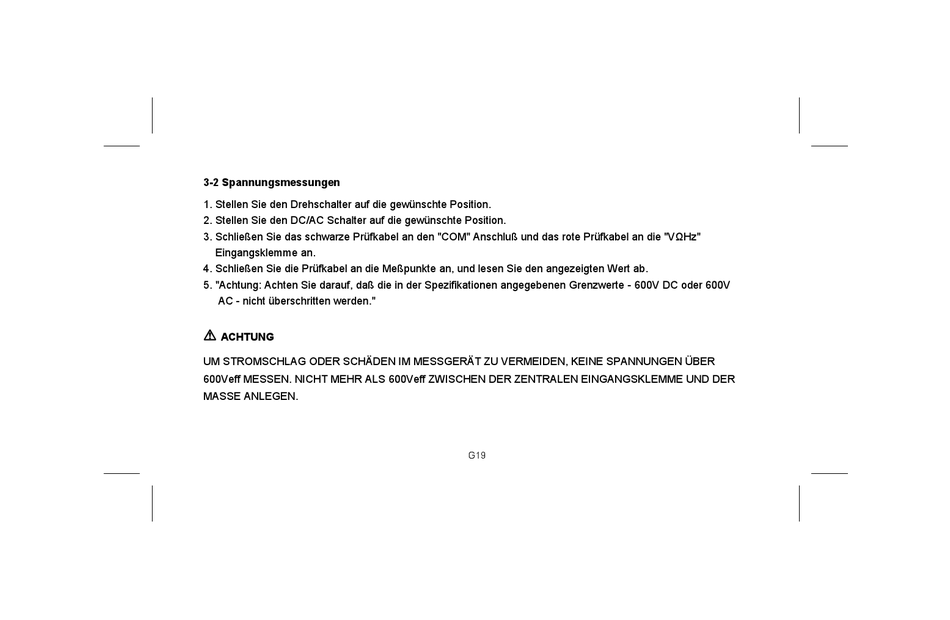

3-2 Spannungsmessungen
1. Stellen Sie den Drehschalter auf die gewünschte Position.
2. Stellen Sie den DC/AC Schalter auf die gewünschte Position.
3. Schließ en Sie das schwarze Prüfkabel an den "COM" Anschluß und das rote Prüfkabel an die "VΩHz"
Eingangsklemme an.
4. Schließ en Sie die Prüfkabel an die Meß punkte an, und lesen Sie den angezeigten Wert ab.
5. "Achtung: Achten Sie darauf, daß die in der Spezifikationen angegebenen Grenzwerte - 600V DC oder 600V
AC - nicht überschritten werden."
ACHTUNG
UM STROMSCHLAG ODER SCHÄ DEN IM MESSGERÄ T ZU VERMEIDEN, KEINE SPANNUNGEN Ü BER
600Veff MESSEN. NICHT MEHR ALS 600Veff ZWISCHEN DER ZENTRALEN EINGANGSKLEMME UND DER
MASSE ANLEGEN.
G19
