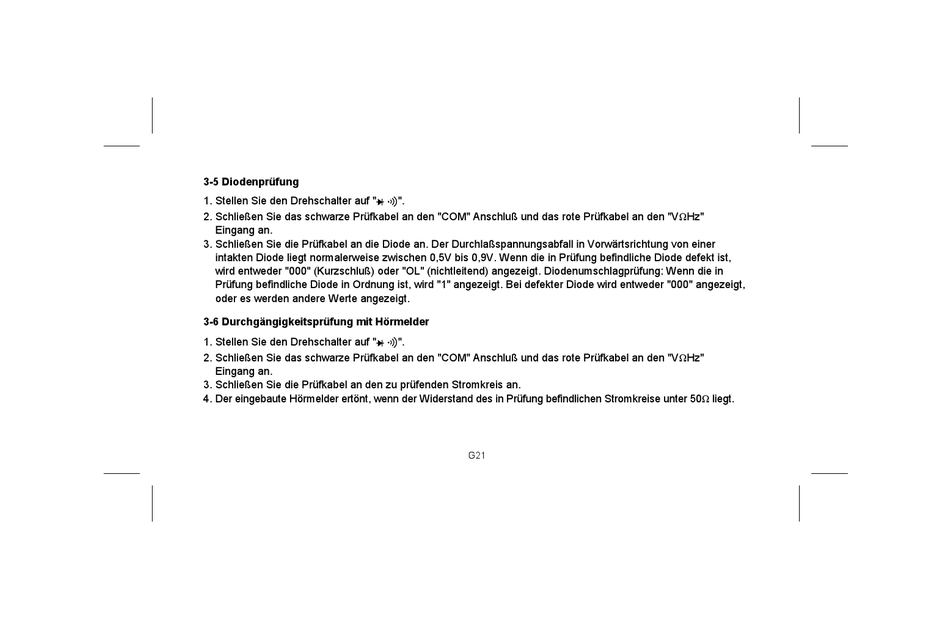

3-5 Diodenprü fung
1. Stellen Sie den Drehschalter auf "$ ".
2. Schließ en Sie das schwarze Prüfkabel an den "COM" Anschluß und das rote Prüfkabel an den "VΩHz"
Eingang an.
3. Schließ en Sie die Prüfkabel an die Diode an. Der Durchlaßspannungsabfall in Vorwärtsrichtung von einer
intakten Diode liegt normalerweise zwischen 0,5V bis 0,9V. Wenn die in Prüfung befindliche Diode defekt ist,
wird entweder "000" (Kurzschluß ) oder "OL" (nichtleitend) angezeigt. Diodenumschlagprüfung: Wenn die in
Prüfung befindliche Diode in Ordnung ist, wird "1" angezeigt. Bei defekter Diode wird entweder "000" angezeigt,
oder es werden andere Werte angezeigt.
3-6 Durchgängigkeitsprü fung mit Hö rmelder
1. Stellen Sie den Drehschalter auf "$ ".
2. Schließ en Sie das schwarze Prüfkabel an den "COM" Anschluß und das rote Prüfkabel an den "VΩHz"
Eingang an.
3. Schließ en Sie die Prüfkabel an den zu prüfenden Stromkreis an.
4. Der eingebaute Hörmelder ertönt, wenn der Widerstand des in Prüfung befindlichen Stromkreise unter 50Ω liegt.
G21
