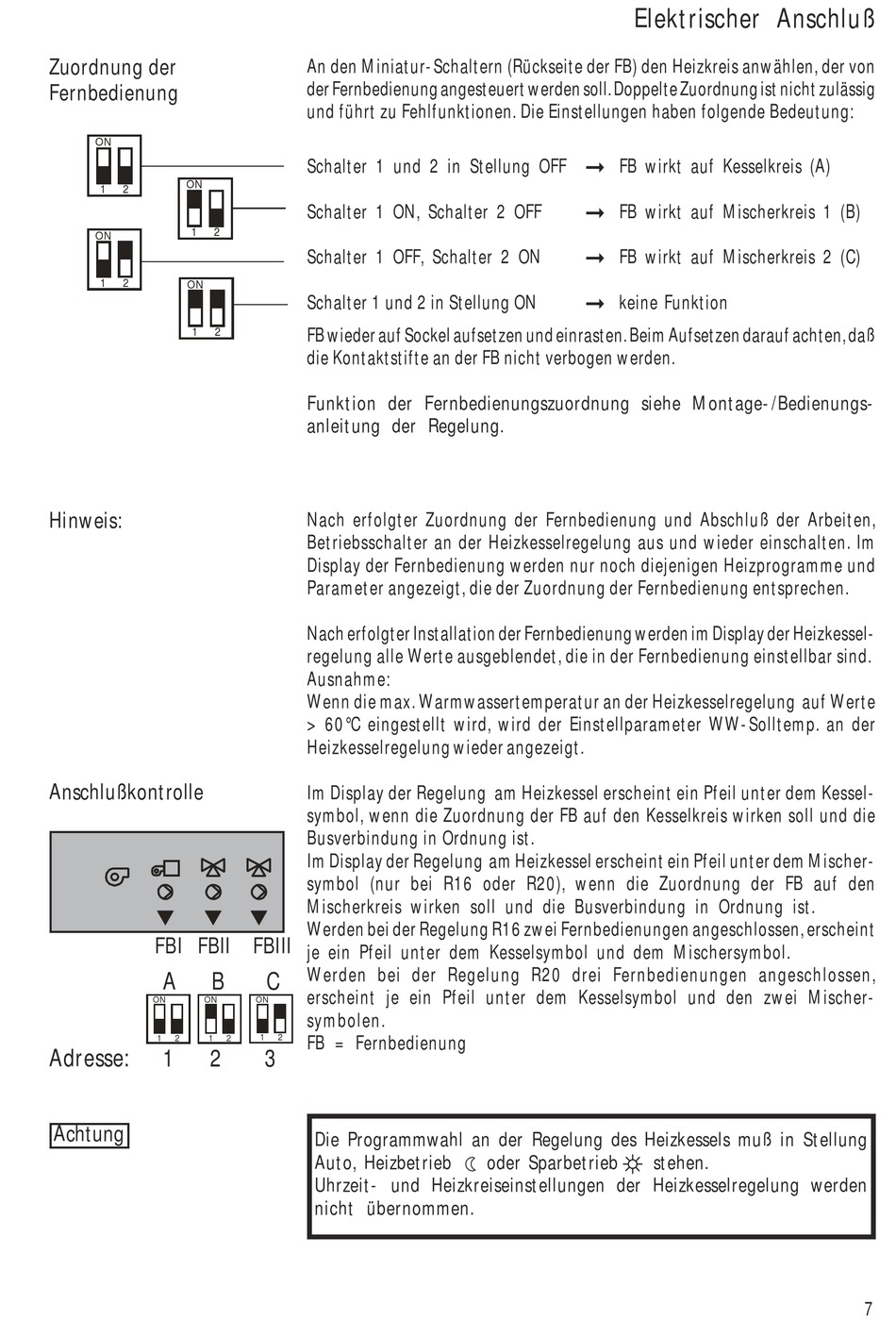

Zuordnung der
Fernbedienung
ON
ON
1 2
1 2
ON
1 2
ON
1 2
Hinweis:
Anschlußkontrolle
FBI FBII FBIII
A B
ON ON
1 2 1
Adresse: 1 2
Achtung
An den Miniatur-Schaltern (Rückseite der FB) den Heizkreis anwählen, der von
der Fernbedienung angesteuert werden soll. Doppelte Zuordnung ist nicht zulässig
und führt zu Fehlfunktionen. Die Einstellungen haben folgende Bedeutung:
Schalter 1 und 2 in Stellung OFF ! FB wirkt auf Kesselkreis (A)
Schalter 1 ON, Schalter 2 OFF
Schalter 1 OFF, Schalter 2 ON
Schalter 1 und 2 in Stellung ON
FB wieder auf Sockel aufsetzen und einrasten. Beim Aufsetzen darauf achten, daß
die Kontaktstifte an der FB nicht verbogen werden.
Funktion der Fernbedienungszuordnung siehe Montage-/Bedienungs-
anleitung der Regelung.
Nach erfolgter Zuordnung der Fernbedienung und Abschluß der Arbeiten,
Betriebsschalter an der Heizkesselregelung aus und wieder einschalten. Im
Display der Fernbedienung werden nur noch diejenigen Heizprogramme und
Parameter angezeigt, die der Zuordnung der Fernbedienung entsprechen.
Nach erfolgter Installation der Fernbedienung werden im Display der Heizkessel-
regelung alle Werte ausgeblendet, die in der Fernbedienung einstellbar sind.
Ausnahme:
Wenn die max. Warmwassertemperatur an der Heizkesselregelung auf Werte
> 60°C eingestellt wird, wird der Einstellparameter WW-Solltemp. an der
Heizkesselregelung wieder angezeigt.
Im Display der Regelung am Heizkessel erscheint ein Pfeil unter dem Kessel-
symbol, wenn die Zuordnung der FB auf den Kesselkreis wirken soll und die
Busverbindung in Ordnung ist.
Im Display der Regelung am Heizkessel erscheint ein Pfeil unter dem Mischer-
symbol (nur bei R16 oder R20), wenn die Zuordnung der FB auf den
Mischerkreis wirken soll und die Busverbindung in Ordnung ist.
Werden bei der Regelung R16 zwei Fernbedienungen angeschlossen, erscheint
je ein Pfeil unter dem Kesselsymbol und dem Mischersymbol.
Werden bei der Regelung R20 drei Fernbedienungen angeschlossen,
C
erscheint je ein Pfeil unter dem Kesselsymbol und den zwei Mischer-
ON
symbolen.
FB = Fernbedienung
1 2
2
3
Die Programmwahl an der Regelung des Heizkessels muß in Stellung
Auto, Heizbetrieb
Uhrzeit- und Heizkreiseinstellungen der Heizkesselregelung werden
nicht übernommen.
Elektrischer Anschluß
! FB wirkt auf Mischerkreis 1 (B)
! FB wirkt auf Mischerkreis 2 (C)
! keine Funktion
oder Sparbetrieb stehen.
