B E S T E L L I N F O R M A T I O N E N
Um den korrekten Eclipse-Messumformer mit dem korrekten externen Bezugsgefäß zu kombinieren, sollte folgendes berük-
ksichtigt werden:
- Art der Anwendung – Wählen Sie der jeweiligen GWR-Sondentyp aus. Siehe Technischer Information 57-101.
- Überfüllsicherung: Überfüllung erfolgt, wenn der Füllstand über den maximal zulässigen Füllstand steigt – nur durch eine
angepasste Technologie können Messfehler vermiedern werden. Geprüfte überfüllsichere GWR-Sonden bieten Sicherheit
bei Anwendungen bei denen es zur Überfüllung kommen kann und sind anderen Sonden, soweit technisch möglich vor-
zuziehen.
- Größe des Bezugsgefäßes hängt von GWR-Sondentyp ab – siehe Technischer Information 57-101.

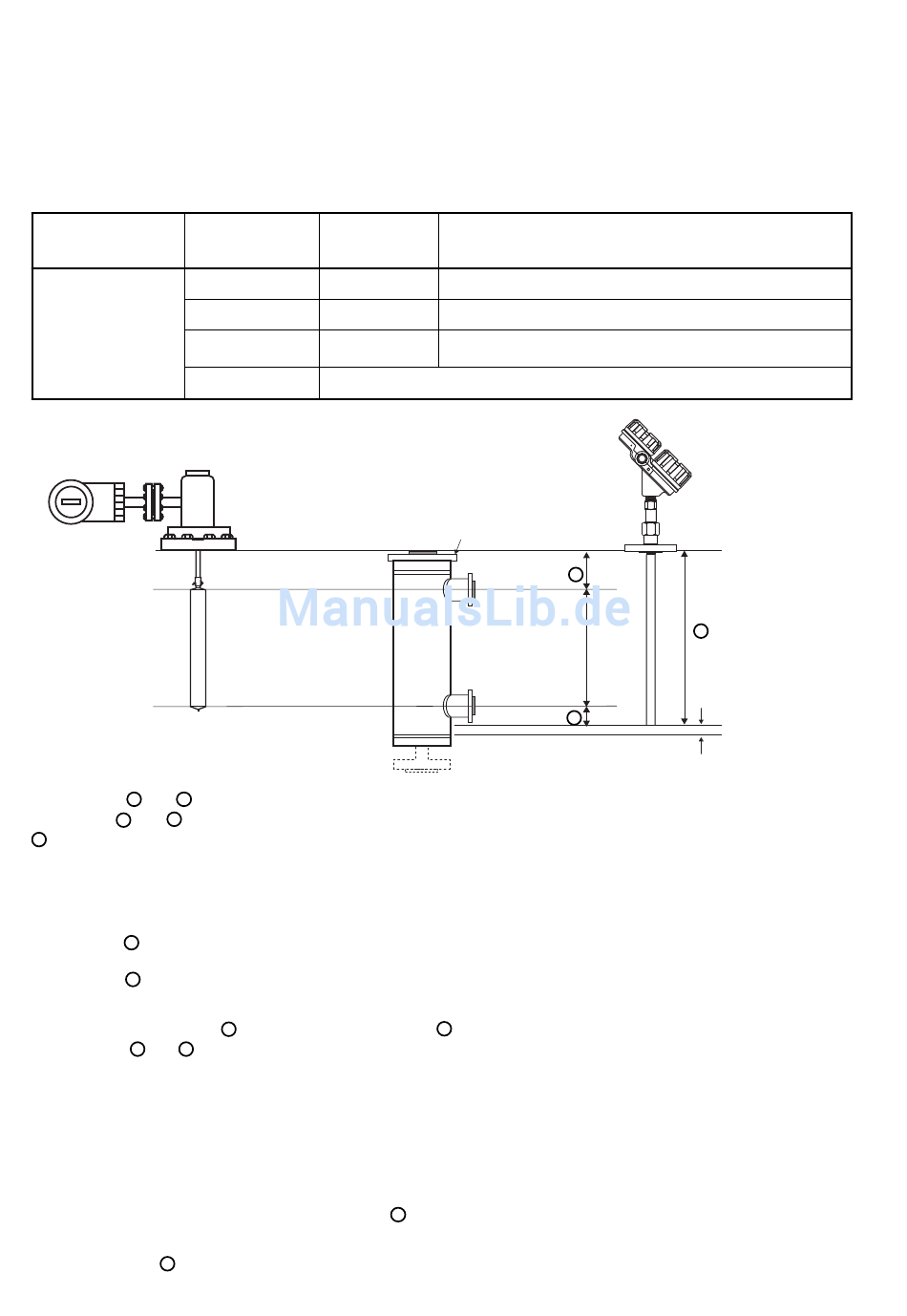

- Wählen Sie die korrekte GWR-Sondenlänge für Ihr Bezugsgefäß – siehe Abbildung und Richtlinien unten.
Messumformertyp GWR-Sondentyp
7MR/7MD/7MS
7MT
705
7MB
7MF/7M1
Für die Maße und : finden Sie eine Maßtabelle auf den Seiten 5 und 7.
E P
Abmessung und : zur Verwendung vorhandener Bezugsgefäße: Muss vor Ort überprüft werden.
F
E
ist Abstand von 4-mA-Füllstand bis Boden des Bezugsgefäßes innen abzüglich 25 mm.
F
FÜR VORHANDENE BEZUGSGEFÄßE
Wählen Sie den GWR-Sondentyp aus:
- Abmessung ≤ 150 mm und/oder Gefahr des Überfüllens des Bezugsgefäßes: Verwenden Sie nur überfüllsichere GWR-
E
Sonden (7MR – 7MS – 7MD – 7MT)
- Abmessung ≥ 150 mm: Alle wählbaren Sonden können verwendet werden.
E
Geben Sie die Sondenlänge an:
Sondenlänge = Abmessung
Abmessungen und müssen mit dem vorhandenen Bezugsgefäß verglichen werden.
E F
FÜR AUS DIESER TECHNISCHEN INFORMATION AUSGEWÄHLTE BEZUGSGEFÄßE
Wählen Sie den GWR-Sondentyp aus:
– Bei Überfüllungsgefahr des Bezugsgefäßes: Verwenden Sie nur überfüllsichere GWR-Sonden (7MR – 7MS – 7MD – 7MT)
– Wenn keine Überfüllungsgefahr besteht: Alle wählbaren Sonden können verwendet werden.
Geben Sie die Sondenlänge an:
Sondenlängen werden entsprechend der Abmessung
Hinweis:
Wenn Abmessung ≤ 150 mm beträgt, kann eine Übergangszone mit verringerter Genauigkeit vorhanden sein. Die Über-
E
gangszone hängt von Sondentyp und Epsilonwert der Flüssigkeit ab.
2
Mindestgröße
Bezugsgefäß
2" / DN 50
2" / DN 50
3" / DN 80
Bitte wenden Sie sich an das Herstellerwerk
20 mA / 100 %
4 mA / 0 %
+ Messbereich + Abmessung
E
P
Hinweise zum Überfüllschutz
Keine
Keine
Der max.Füllstand sollte 150 mm unterhalb des Prozess-
anschlusses des Messumformers liegen
Gehäuseanschluss
E
Messbereich:
min. 300 mm
max. 5700 mm
F
F
angegeben – siehe Tabellen auf Seiten 5 und 7.
P
Sondeneinbaulänge
min. 25 mm
