3 ANSCHLUSS
Die Geräte der Xtender Serie und der Vario-Serie verfügen über einen eigenen Kommunikationsbus
welcher den Datenaustausch, die Konfiguration und die Aktualisierung des Systems ermöglicht. Die
Verkettung der Geräte erfolgt über die Kommunikationskabel. Dadurch erhalten Sie einen
Kommunikationsbus wlecher mit den beiden äussersten Geräten terminiert werden muss.
3.1 V
ERKABELUNG
Die RCC Fernsteuerung sollte immer am Ende des Kommunikationsbus platziert sein um eine
korrekte Funktion sicherzustellen. Die Fernbedienung darf auf dem Kommunikationsbus nicht
zwischen zwei Geräten mit Batterieanschluss (Xtender, VarioTrack, VarioString) platziert werden.
3.2 S T
ETZEN DER
Damit der serielle Bus richtig funktioniert, muss die Terminierung an beiden Enden aktiviert werden.
Jedes Gerät ist mit einem Schalter ausgerüstet wo Sie zwischen "O" offen und "T" terminiert wählen
können. In der Werkseinstellung ist die Terminierung bei allen Studer Innotec-Produkten aktiviert.
Die beiden Geräte welche am Ende der Linie (nur ein Buskabel) sind müssen terminiert "T" werden
und alle (mit zwei Buskabeln)anderen sind auf offen "O" einzustellen Eine falsche Terminierung
kann zu einer fehlerhaften Funktion der Installation führen oder die Aktualisierung verhindern.
4

BENUTZEN DER RCC FERNSTEUERUNG

Die RCC-Fernsteuerung verfügt über vier Bedientasten sowie ein grafisches
Display mit Hintergrundbeleuchtung. Je nach Einsatzbereich können die
Bedientasten mit unterschiedlichen Funktionen belegt sein. Die jeweilige
Tastenfunktion wird am rechten Rand des LCD-Display angezeigt. Die Pfeil-
nach-oben-Taste und die Pfeil-nach-unten-Taste ermöglichen in der Regel
die Änderung der jeweils angezeigten Werte und den Wechsel zwischen
den verschiedenen Auswahlmöglichkeiten. Mit Hilfe der zwei mittleren
Tasten können Sie eine Option einstellen, bestätigen oder auch beenden.
Bei aktiver Hintergrundbeleuchtungsfunktion genügt ein Tastendruck, um
diese auszulösen.
Quickguide
(B
ERMINIERUNG US

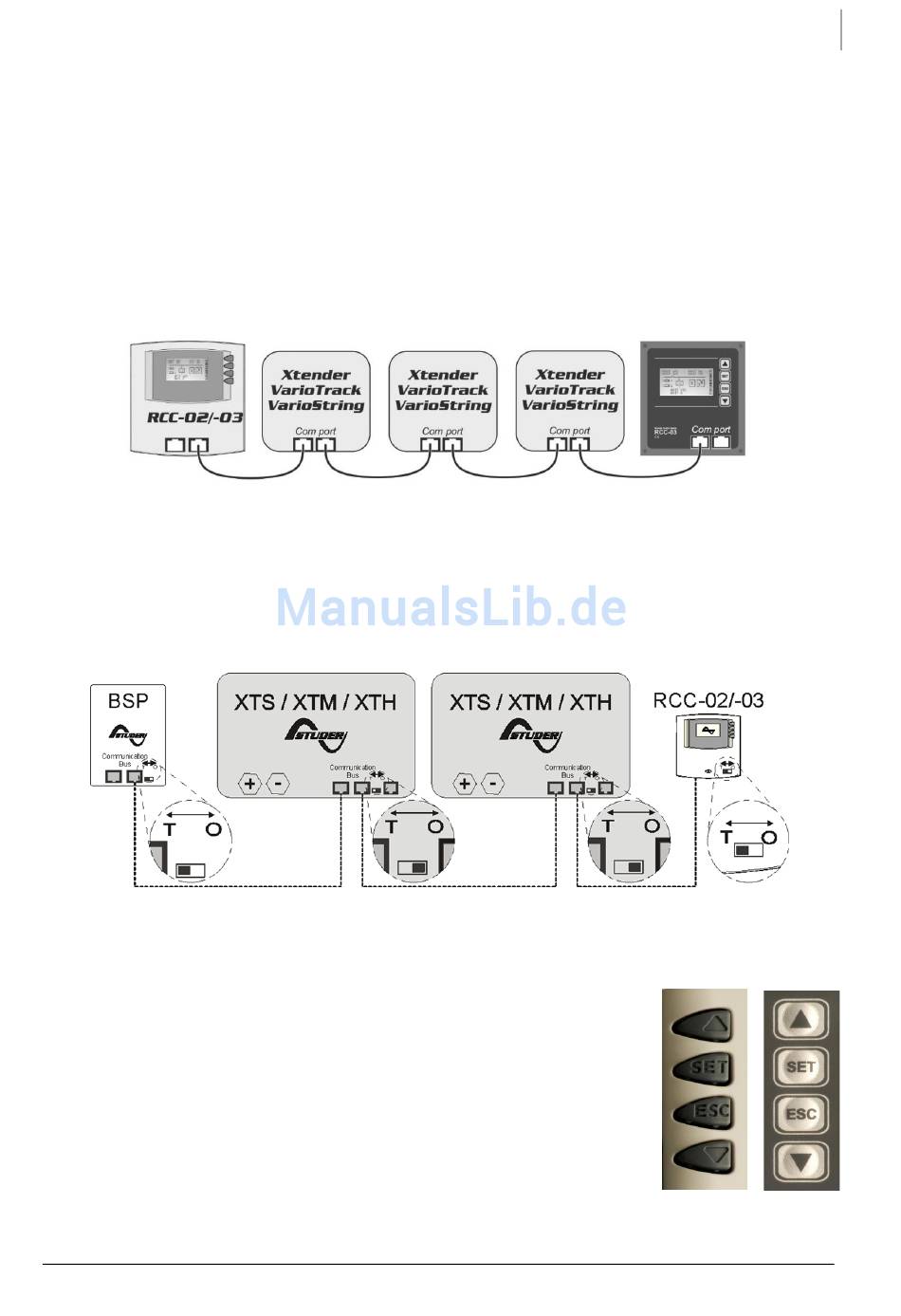

Installationsbeispiel mit der Korrekten Terminierung
)
V 6.0.0
Studer Innotec SA
Quickguide RCC-02/-03
3
