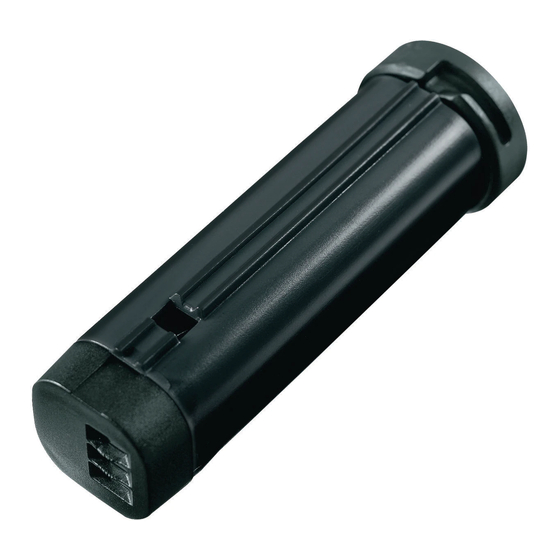

Hilti PSA 80 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PSA 80:
- Original bedienungsanleitung (322 Seiten) ,
- Original bedienungsanleitung (288 Seiten)
Quicklinks
Verwandte Anleitungen für Hilti PSA 80
Inhaltszusammenfassung für Hilti PSA 80
- Seite 1 PSA / PUA Deutsch Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 2 Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
-
Seite 3: Produktinformationen
Legende im Abschnitt Produktübersicht. 1.3 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß... -
Seite 4: Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicherheit 2.1 Zusätzliche Sicherheitshinweise Sicherheit von Personen ▶... - Seite 5 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Gerät an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie den Hilti Service, nachdem der Akku abgekühlt ist. Deutsch...
- Seite 6 3 Beschreibung 3.1 Zubehörteile Akku PSA 81 Netzteil PUA 81 Deutsch Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 7 Ladegerät PSA 86 3.2 Bestimmungsgemäße Verwendung Verwenden Sie den PSA 80 nur zum Betrieb des Hilti Ferroscan PS 200 S und des Monitors PS 200 M. Laden Sie den Akku PSA 80 mit dem Ladegerät PSA 86. Verwenden Sie den Akku PSA 81 nur zum Betrieb des Hilti X-Scans PS 1000. Laden Sie den Akku PSA 81 (01 und 02) nur mit dem Netzteil PUA 81 oder dem KFZ-Batteriestecker PUA 82 auf.
- Seite 8 Sollte das Ladegerät den Akku nicht erkennen, kann es sein, dass der Akku defekt ist. In diesem Fall kann der Akku nicht mehr geladen werden und am Ladegerät leuchtet bei eingesetztem Akku nur die grüne LED. Um den Akku zu ersetzen, wenden Sie sich an Ihren Hilti Kundenservice. Deutsch...
- Seite 9 4 Technische Daten 4.1 Technische Daten Akkus PSA 80 PSA 81 (01 und 02) PSA 81 (05) NiMH Li-Ion Li-Ion Nennspannung 9,6 V 7,4 V 7,4 V Betriebsspannung •/• 6 V …8,4 V 6,5 V …8,4 V Eingangsspannung •/• 12 V 12 V …19 V...
-
Seite 10: Bedienung
5.1 Akku einsetzen 1. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 80 ▶ Halten Sie die Akku-Endkappe so, dass diese zu Ihnen zeigt und die große Nut am Akku links ist. ▶ Schieben Sie den Akku in das Akkufach. - Seite 11 2. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 81 ▶ Schieben Sie den Akku ein, bis er sicher einrastet. ▶ Kontrollieren Sie den sicheren Sitz des Akkus im Gerät. Deutsch Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 12 3. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 82 ▶ Setzen Sie den Akku mit dem Ende schräg in das Akkufach. ▶ Drücken Sie den Akku in das Akkufach, bis er hörbar einrastet. ▶ Kontrollieren Sie den sicheren Sitz des Akkus im Gerät. Deutsch Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 13 4. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 83 ▶ Setzen Sie den Akku mit dem Ende in das Akkufach. ▶ Drücken Sie den Akku in das Akkufach, bis er hörbar einrastet. ▶ Schieben Sie den kleinen Schieber auf der Rückseite in Richtung Akkufach. ▶...
- Seite 14 5.2 Akku entfernen 1. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 80 ▶ Drehen Sie die Endkappe gegen den Uhrzeigersinn. ▶ Entfernen Sie den Akku aus dem Scanner. Hinweis Entfernen Sie den Akku nur bei ausgeschaltetem Gerät, da sonst Daten verloren gehen können.
- Seite 15 2. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 81 ▶ Drücken Sie den Verschluss zusammen. ▶ Entfernen Sie den Akku. Hinweis Entfernen Sie den Akku nur bei ausgeschaltetem Gerät, da sonst Daten verloren gehen können. Deutsch Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 16 3. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 82 ▶ Drücken Sie die Verschlussfeder nach innen. ▶ Entfernen Sie den Akku. Hinweis Sie können den Akku auch während des Betriebes austauschen. Eine eingebaute Stützbatterie betreibt dann das Gerät für ca. 5 Minuten. Deutsch Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 17 4. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 83 ▶ Schieben Sie den kleinen Schieber auf der Rückseite von Akkufach weg. ▶ Schieben Sie den großen Schieber in Richtung des kleinen Schiebers. ◁ Der Akku wird angehoben. ▶...
- Seite 18 5.3 Akku laden 1. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 80 ▶ Sorgen Sie für einen sicheren Stand des zu ladenden Systems. ▶ Entfernen Sie den Akku. → Seite 12 ▶ Schließen Sie das Netzteil an die Ladestation an.
- Seite 19 2. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 81 ▶ Sorgen Sie für einen sicheren Stand des zu ladenden Systems. ▶ Entfernen Sie den Akku. → Seite 12 ▶ Schließen Sie das Netzteil PUA 81 an den Akku an. ◁...
- Seite 20 3. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 81 (05) ▶ Sorgen Sie für einen sicheren Stand des zu ladenden Systems. ▶ Entfernen Sie den Akku. → Seite 12 ▶ Schließen Sie das Netzteil PUA 85 19V an den Akku an. ◁...
- Seite 21 4. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 82 ▶ Sorgen Sie für einen sicheren Stand des zu ladenden Systems. ▶ Setzen Sie den Akku in das Gerät ein. → Seite 8 ▶ Öffnen Sie die Ladebuchse auf der Oberseite des Monitors. ▶...
- Seite 22 5. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 82 ▶ Sorgen Sie für einen sicheren Stand des zu ladenden Systems. ▶ Entfernen Sie den Akku. → Seite 12 ▶ Stecken Sie den Akku in das Ladegerät PSA 85. ◁...
- Seite 23 6. Wenn nachfolgende Ausstattung existiert, führen Sie diese Handlung zusätzlich aus: PSA 83 ▶ Sorgen Sie für einen sicheren Stand des zu ladenden Systems. ▶ Setzen Sie den Akku in das Gerät ein. → Seite 8 ▶ Schließen Sie das Netzteil PUA 85 19V an die Ladebuchse, seitlich am Tablet, an. ◁...
- Seite 24 7 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. ▶ Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! 8 Herstellergewährleistung...
- Seite 25 Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 26 Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 27 Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
- Seite 28 Hilti = registered trademark of Hilti Corp., Schaan 20170929 Printed: 29.09.2017 | Doc-Nr: PUB / 5070468 / 000 / 05...
