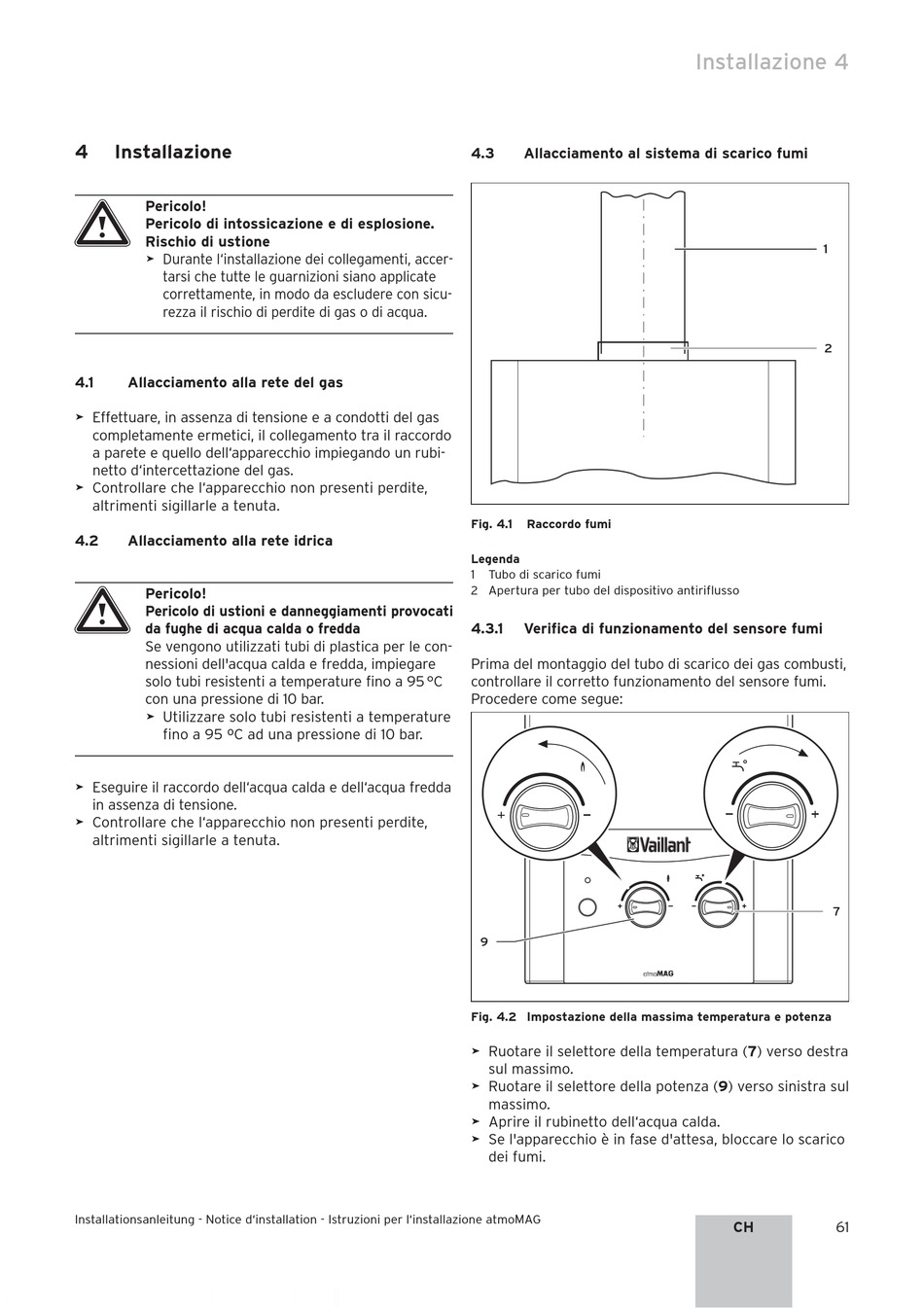

4

Installazione

a
Pericolo!
Pericolo di intossicazione e di esplosione.
Rischio di ustione
> Durante l'installazione dei collegamenti, accer-
tarsi che tutte le guarnizioni siano applicate
correttamente, in modo da escludere con sicu-
rezza il rischio di perdite di gas o di acqua.
4.1

Allacciamento alla rete del gas

> Effettuare, in assenza di tensione e a condotti del gas
completamente ermetici, il collegamento tra il raccordo
a parete e quello dell'apparecchio impiegando un rubi-
netto d'intercettazione del gas.
> Controllare che l'apparecchio non presenti perdite,
altrimenti sigillarle a tenuta.
4.2

Allacciamento alla rete idrica

a
Pericolo!
Pericolo di ustioni e danneggiamenti provocati
da fughe di acqua calda o fredda
Se vengono utilizzati tubi di plastica per le con-
nessioni dell'acqua calda e fredda, impiegare
solo tubi resistenti a temperature fino a 95 °C
con una pressione di 10 bar.
> Utilizzare solo tubi resistenti a temperature
fino a 95 ºC ad una pressione di 10 bar.
> Eseguire il raccordo dell'acqua calda e dell'acqua fredda
in assenza di tensione.
> Controllare che l'apparecchio non presenti perdite,
altrimenti sigillarle a tenuta.
Installationsanleitung - Notice d'installation - Istruzioni per l'installazione atmoMAG
4.3

Allacciamento al sistema di scarico fumi

Fig. 4.1 Raccordo fumi
Legenda
1 Tubo di scarico fumi
2 Apertura per tubo del dispositivo antiriflusso
4.3.1

Verifica di funzionamento del sensore fumi

Prima del montaggio del tubo di scarico dei gas combusti,
controllare il corretto funzionamento del sensore fumi.
Procedere come segue:
9
Fig. 4.2 Impostazione della massima temperatura e potenza
> Ruotare il selettore della temperatura (7) verso destra
sul massimo.
> Ruotare il selettore della potenza (9) verso sinistra sul
massimo.
> Aprire il rubinetto dell'acqua calda.
> Se l'apparecchio è in fase d'attesa, bloccare lo scarico
dei fumi.
Installazione 4
1
2
7
CH 61
