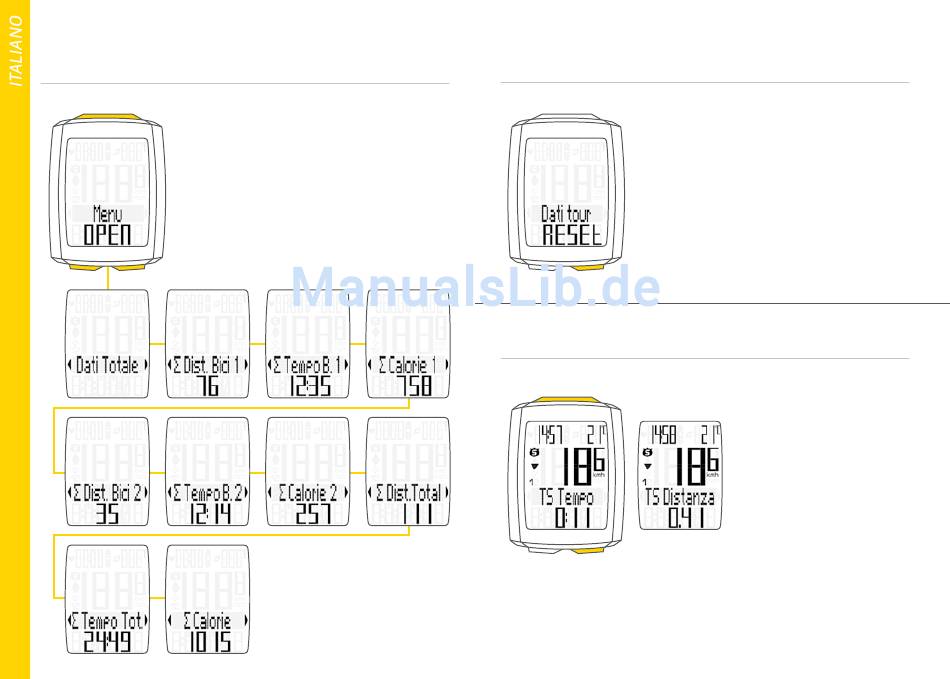

Richiamo dei valori complessivi in caso
di opzione polso/cadenza attivata
SET
– Aprire il menu di impostazione:
– Aprire i valori totali:
– Sfogliare i valori totali:
– Uscire dai valori totali e tornare al
TPC
BIKE
106
Tenere premuto il pulsante SET fino
a quando si apre il menu
usare il pulsante SET
usare il pulsante BIKE o TPC
menu di funzionamento:
tenere premuto il pulsante SET
Azzeramento dei dati del percorso
SET
– Tenere premuto il pulsante BIKE
– Sul display appare la nota:
– Tenere premuto il pulsante BIKE
Nota: distanza, tempo di corsa, calorie (in
caso di opzione polso attivata) rientrano nei
dati totali.
TPC
BIKE
Avvio/arresto TRIP SECTION
SET
TPC
BIKE
ATTENZIONE:
in caso di velocità pari a ZERO, il contatore Trip-Section si
arresta automaticamente. Quando si prosegue la corsa, il contatore
Trip-Section riparte automaticamente.
RESET dati percorso
– START: tenere premuti
brevemente il pulsante
BIKE + SET
– STOP: tenere premuti
brevemente il pulsante
BIKE + SET
– Re-START: tenere premuti
di nuovo brevemente il
pulsante BIKE + SET
– RESET: tenere premuto il
pulsante BIKE
107
