VDO Cyclecomputing M2WR Montageanleitung

Vorschau ausblenden Andere Handbücher für M2WR:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
M2 WR
Montage-Video
Bedien-Video
Einstell-Video
www.vdocyclecomputing.com/service
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VDO Cyclecomputing M2WR

Inhaltszusammenfassung für VDO Cyclecomputing M2WR

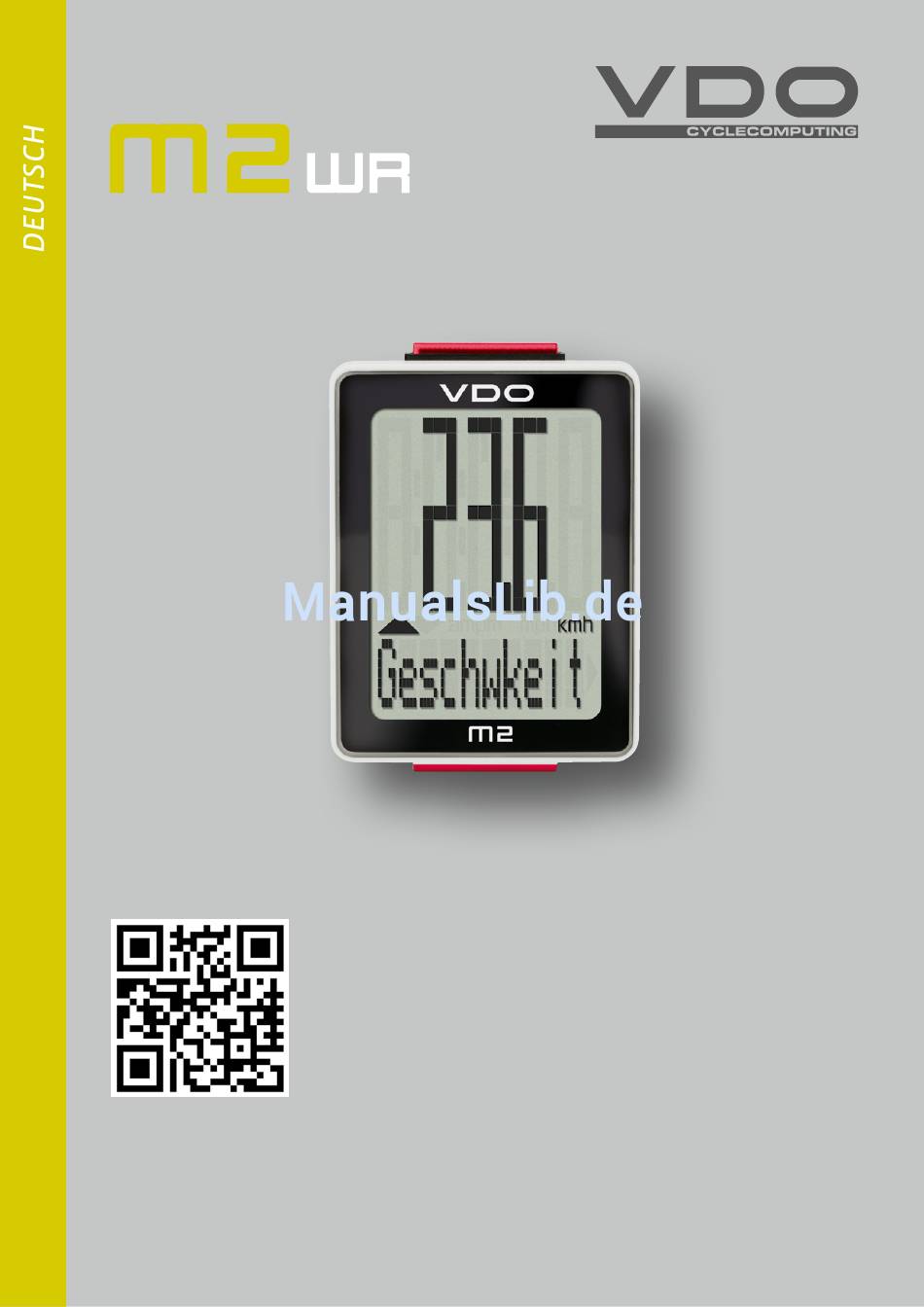

  • Seite 1 M2 WR Montage-Video Bedien-Video Einstell-Video www.vdocyclecomputing.com/service...

  • Seite 2: Inhaltsverzeichnis

    M2 WR Vorwort Herzlichen Glückwunsch. Mit Ihrer Wahl für einen VDO Computer haben Sie sich für ein technisch und qualitativ sehr hochwertiges Gerät entschieden. Um den Computer optimal nutzen zu können, empfehlen wir Ihnen, diese Anleitung sorgfältig zu lesen. Sie erhalten alle Hinweise zur Bedienung sowie viele weitere nützliche Tipps.

  • Seite 3: Das Display

    M2 WR Das Display Der VDO M2 WR hat ein großes, sehr gut ablesbares Display. Das Display kann in 3 Bereiche unterteilt werden. – Im oberen Bereich des Displays wird der Wert zu der ausgewählten Funktion angezeigt. OBEN – Im mittleren Bereich erscheint, die Anzeige für „am“ oder „pm“...

  • Seite 4: Die Funktionen

    M2 WR Die Funktionen Der VDO M2 WR hat folgende Funktionen Aktuelle Geschwindigkeit bei einem Radumfang von 2155 mm beträgt die maximal mögliche Geschwindigkeit 199 kmh oder 124 mph. Aktuelle Strecke Die aktuelle Strecke zählt bis 999,99 KM oder Meilen. Beim Überschreiten dieses Wertes beginnt die aktuelle Streckenzählung wieder bei Null.

  • Seite 5: Aktuelle Uhrzeit

    M2 WR Die Funktionen Aktuelle Uhrzeit (im 24-h oder 12-h-Format) 24-H-Format 12-H-Format Gesamt-Strecke (Summe aller Tagestouren) Die Gesamt-Strecke zählt bis 99.999 KM oder Meilen. Beim Überschreiten dieses Wertes beginnt die Gesamtstrecken-Zählung wieder bei Null. Wenn von Meilen auf KM umgestellt wird und das Umrechnungsergebnis über 100.000 KM ergibt, wird der Zähler auf Null zurückgesetzt.

  • Seite 6: Montage Der Halterung Und Des Sensors

    M2 WR Montage der Halterung und des Sensors Beginnen Sie mit der Montage von Sensor und Magnet. SENSOR STEP 1 Legen Sie das Unterleg-Gummi unter den Sensor. Montieren Sie den Sensor auf der Gabelseite, an der Sie später den Computer am Lenker montieren wollen (rechts oder links) mit beiliegendem Kabelbinder (zunächst lose, noch nicht festziehen).

  • Seite 7: Computer In Die Halterung Einsetzen

    M2 WR Einsetzen des Computers in die Halterung Das VDO Twist-Click-System verbindet den Computer sicher mit der Lenkerhalterung. LOck Und so geht es: STEP 1 UNLOck Computer in 10 Uhr-Position in die Halterung einsetzen. STEP 2 Computer nach rechts auf 12-Uhr-Position drehen, und in das Haltesystem einrasten.

  • Seite 8: Schlaf-Modus

    M2 WR Schlaf-Modus Wenn Sie eine Pause machen und der M2 WR noch in der Halterung ist, geht der Computer nach 5 Minuten in den Stand-By-Modus. Wenn Sie jetzt weiterfahren, haben Sie eine Auto-Start- Funktion. Der VDO M2 WR wechselt sofort wieder in den Funktions-Modus.

  • Seite 9: Die Einstellungen

    M2 WR Die Einstellungen – Sprache Beim VDO M2 WR können Sie folgende Sprachen für die Display-Anzeige einstellen – Deutsch – Englisch – Französisch – Italienisch – Spanisch – Niederländisch – Polnisch Und so geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet.

  • Seite 10: Radumfang In Mm/Inch

    M2 WR Die Einstellungen – Radumfang Sie können am VDO M2 WR den Abroll-Umfang ihres Rades einstellen. Radumfang Radumfang Je genauer Sie diese Einstellung vornehmen, umso genauer Reifengrösse ETRTO in mm in inch 16 x 1,75 47-305 1272 50,1 ist Ihre Geschwindigkeits-Anzeige und Ihre Messung der 20 x 1,75 47-406 1590...
  • Seite 11 M2 WR Die Einstellungen – Radumfang So stellen Sie den Radumfang ein: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für den Radumfang. Mit der SET-Taste öffnen Sie die Einstellung für den Radumfang.
  • Seite 12 M2 WR Die Einstellungen – Radumfang Mit der SET-Taste Bestätigen Sie die Einstellung. Danach blinkt die letzte Ziffer rechts. Mit der BIKE-Taste stellen Sie diese Ziffer ein. Mit der SET-Taste bestätigen Sie die Einstellung. Ihre Radumfang-Einstellung ist fertig. Im Display bekommen Sie die Rückmeldung „Set OK“. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen.

  • Seite 13: Einheit

    M2 WR Die Einstellungen – Einheit In der Einheit-Einstellung legen Sie fest, ob die Geschwindigkeit in kmh oder mph angezeigt werden soll. Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für die Einheit. Die Einstellung der Einheit öffnen Sie mit der SET-Taste.

  • Seite 14: Die Einstellungen - Uhrzeit

    M2 WR Die Einstellungen – Uhrzeit Sie können im VDO M2 WR die Uhrzeit im 12-Stunden AM/ PM-Format oder im 24-Stunden-Format einstellen. Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet. Im Display erscheint „Language“. Mit der BIKE-Taste blättern Sie zur Einstellung für die Uhrzeit.
  • Seite 15 M2 WR Die Einstellungen – Uhrzeit Einstellungen im 24-Stunden-Format Bestätigen Sie die Auswahl „24“ mit der SET-Taste. Danach blinken im Display die Stunden. Mit der BIKE-Taste stellen Sie die Stunden ein. Die Stunden-Einstellung bestätigen Sie mit der SET-Taste. Danach blinken die Minuten. Mit der BIKE-Taste stellen Sie die Minuten ein.
  • Seite 16 M2 WR Die Einstellungen – Uhrzeit Einstellung im 12-Stunden AM/PM-Format Bestätigen Sie die Auswahl „12“ mit der SET-Taste. Danach blinken im Display die Stunden und „am“ oder „pm“ sind im Display zu sehen. Mit der BIKE-Taste werden die Stunden eingestellt. Dabei wechselt die Anzeige bei von „pm“...

  • Seite 17: Auswahl Für Die Geschwindigkeits-Anzeige

    M2 WR Die Einstellungen – Auswahl für die Geschwindigkeits-Anzeige Hier stellen Sie ein, ob die Geschwindigkeits-Anzeige automatisch nach einigen Sekunden aus jeder anderen Anzeige-Funktion wieder ins Display zurückkommen soll. So geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü öffnet.

  • Seite 18: Die Einstellungen - Einstellen Der Gesamtstrecke

    M2 WR Die Einstellungen – Einstellen der Gesamtstrecke Sie können am VDO M2 WR die gefahrene Gesamtstrecke einstellen. Z. B. am Beginn der neuen Radsaison können Sie hier Ihre Daten eingeben. ACHTUNG: Der M2 WR hat eine Datenspeicherung. Beim Batteriewechsel gehen keine Daten verloren. So geht es: Die SET-Taste gedrückt halten, bis sich das Einstell-Menü...

  • Seite 19: Die Einstellungen - Einstellung Der Gesamt-Fahrzeit

    M2 WR Die Einstellungen – Einstellung der Gesamt-Fahrzeit Am VDO M2 WR können Sie die Gesamt-Fahrzeit einstellen. Z.B. zu Beginn der neuen Radsaison können Sie hier Ihre Gesamt-Fahrzeit (Summe der Fahrzeit aller Touren) einstellen. ACHTUNG: Der VDO M2 WR hat eine Datenspeicherung. Es gehen keine Daten verloren.
  • Seite 20 M2 WR Die Einstellungen – Einstellung der Gesamt-Fahrzeit Mit der BIKE-Taste stellen Sie die Minuten ein. Wenn die Minuten eingestellt sind, bestätigen Sie die Einstellung mit der SET-Taste. Im Display bekommen Sie die Rückmeldung „Set OK“. Wenn Sie weitere Einstellungen machen wollen, kommen Sie mit der BIKE-Taste auf die anderen Einstellungen.

  • Seite 21: Tourdaten Nach Der Fahrt Zurückstellen

    M2 WR Tourdaten nach der Fahrt zurückstellen Nach jeder Tagestour können Sie die Daten dieser Tagestour wieder auf Null zurückstellen. Der VDO M2 WR ist bereit für die nächste Tagestour. ACHTUNG: Ihre Gesamt-Strecke (insgesamt gefahrene Kilometer) und Ihre Gesamt-Fahrzeit werden nicht auf NULL zurückgestellt.

  • Seite 22: Batterie-Status-Anzeige

    M2 WR Batterie-Status Anzeige Der M2 WR hat eine Batterie-Warnung. Im Display erscheint die Anzeige: „Computer schwach“. Diese Batterie-Warnung bestätigen Sie mit der BIKE-Taste. Sie können noch ca. eine Woche weiterfahren. Wechseln Sie möglichst bald nach der Batterie-Warnung die Batterie. Batteriewechsel im Computer Um eine einwandfreie Funktion des Computers zu gewährleisten, empfehlen wir einen jährlichen...

  • Seite 23: Garantiebedingungen

    M2 WR Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Bei einer berechtigten Reklamation erhalten Sie von uns ein Garantie von 2 Jahren ab Kaufdatum. Die Garantie vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des erstreckt sich auf Material- und Verarbeitungsfehler am Com- identischen Modells besteht nicht, wenn durch Modellwechsel puter selbst, am Sensor/Sender und an der Lenkerhalterung.

  • Seite 24: Fehlerbehebung

    M2 WR Fehlerbehebung Fehler Mögliche Ursache Behebung Halbe Segmente in der Anzeige Computer-Software läuft nach Batterie herausnehmen und erneut (z.B. nach einem Batteriewechsel) Batteriewechsel nicht korrekt einsetzen Keine Geschwindigkeits-Anzeige Abstand von Sensor zu Magnet zu groß Position von Sensor und Magnet korrigieren Keine Geschwindigkeits-Anzeige Computerkopf nicht korrekt in der...

  • Seite 25: Korrekte Entsorgung Dieses Produkts (Elektromüll)

    M2 WR Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem sepa- raten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf.
  • Seite 26 Cycle Parts GmbH Le Quartier Hornbach 13 67433 Neustadt/Weinstrasse (Germany) +49 (0) 63 21- 95 82 7 - 0 www.vdocyclecomputing.com...
