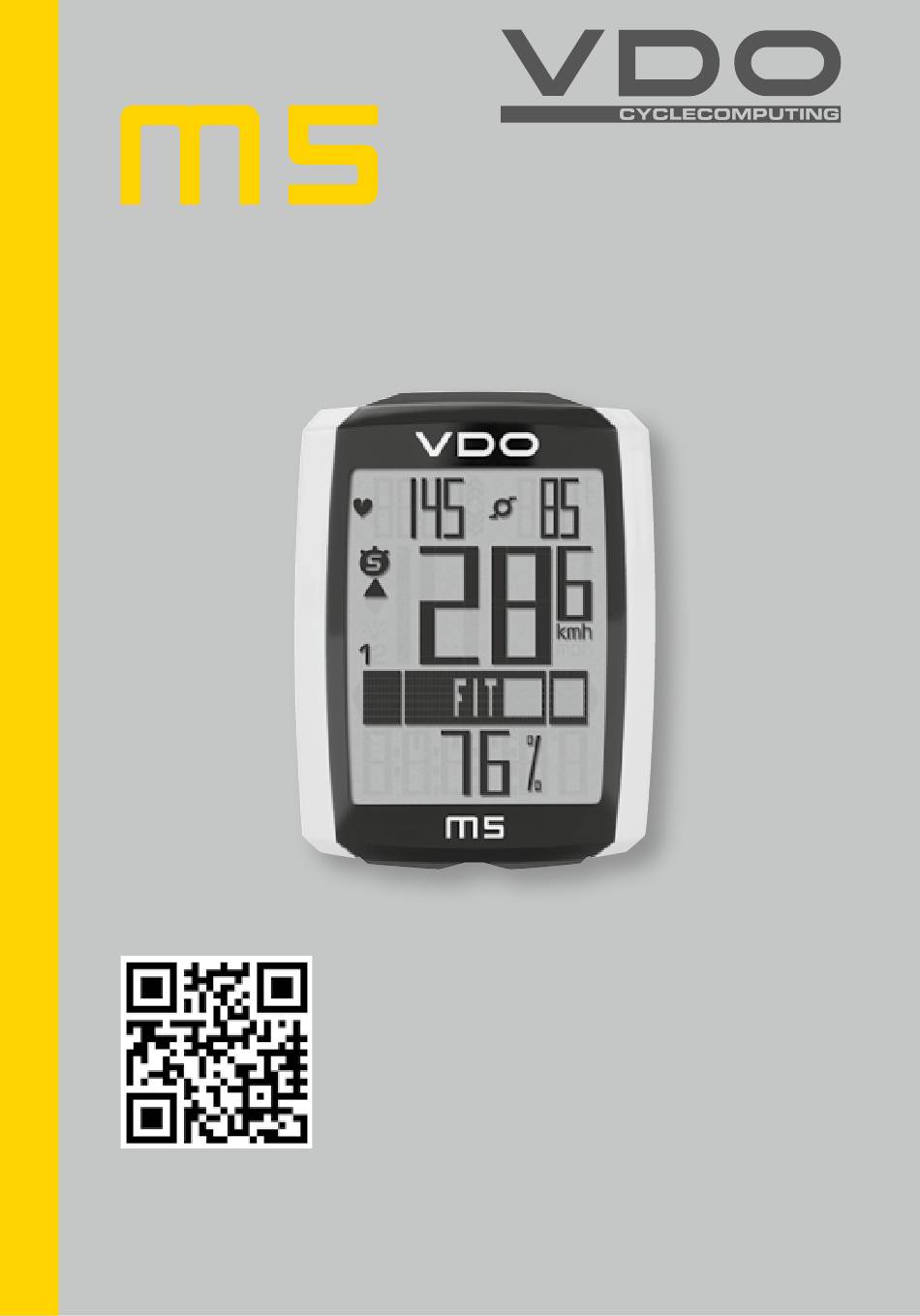

Seite 1 Kurz-Bedienungsanleitung Manual de instrucciones breve Short instruction manual Beknopte gebruiksaanwijzing Notice d‘utilisation abrégée Guida rapida Attachment video Operating video Settings video www.vdocyclecomputing.com/service...
Seite 3 Montage / Installation / Installation / Montaggio / Montaje / Installatie Reifengrößen-Tabelle / Wheelsize Chart / Tableau des pneus / Tabella dimensioni ruote / Tabla de tamaños de neumáticos / Tabel met wielmaten ................ 172 Montage der Halterung / Handlebar mount / Montage du support / Montaggio del supporto / Montaje del soporte / Montage van de houder ..............
Seite 4: Verpackungsinhalt
Verpackungsinhalt Batterie eingebaut Eine ausführliche Anleitung finden Sie auf: www.vdocyclecomputing.com...
Seite 5 Display Standard-Anzeige: Aktuelle Uhrzeit Aktuelle Temperatur Aktuelle Geschwindigkeit Anzeige mit aktivierter PULS + Trittfrequenz-Option: Bei aktivierter Bei aktivierter Trittfrequenz-Option: PULS-Option: „Aktuelle Trittfrequenz“ „Aktueller Puls“...
Seite 6 Icons – „KMH/MPH“: zeigt gewählte Geschwindigkeitseinheit – „ “ oder „ “: zeigt gewähltes Rad 1 oder Rad 2 – „ “: Vergleich der aktuellen Geschwindigkeit mit der Durchschnitts-Geschwindigkeit – „ “-Icon: Zeigt, dass der Trip-Section-Zähler aktiv ist – „ “-Icon: zeigt, dass der Lichtmodus aktiv ist –...
Seite 7: Funktionen Auf Der Bike-Taste
Funktionen auf der BIKE-Taste BIKE Bei aktivierter Bei aktivierter Puls + Puls-Option Trittfrequenz-Option...
Seite 8: Funktionen Auf Der Tpc-Taste
Funktionen auf der TPC-Taste Gesamtdaten ohne Puls/Trittfrequenz-Option BIKE HINWEIS: Wenn Sie auch mit Rad 2 gefahren sind, dann finden Sie hier auch die Gesamtdaten für Rad 2 und die Totaldaten als Summe der Daten von Rad 1 + Rad 2.
Seite 9 Funktionen auf der TPC-Taste (bei aktivierter Puls/Trittfrequenz-Option) BIKE Bei aktivierter Bei aktivierter Trittfrequenz-Option Trittfrequenz-Option...
Seite 10: Einstellungen Mit Der Set-Taste
Einstellungen mit der SET-Taste – Menü öffnen: SET-Taste gedrückt halten, bis sich das Menü öffnet – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: mit der SET-Taste – Blättern im Einstell-Menü: mit der BIKE-Taste oder der TPC-Taste –...
Seite 11 Einstell-Menüs BIKE...
Seite 12: Einstellen Der Sprache
Einstellen der Sprache – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü zu Language: Mit der BIKE-Taste oder der TPC-Taste – Einstellung starten: Mit der SET-Taste –...
Seite 13: Einstellen Der Maßeinheit
Einstellen der Maßeinheit – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü zu Masseinheit: Mit der BIKE-Taste oder der TPC-Taste – Einstellung starten: Mit der SET-Taste –...
Seite 14: Einstellen Der Radgröße
Einstellen der Radgröße – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü zu Radgröße: Mit der BIKE-Taste oder der TPC-Taste – Einstellung starten: Mit der SET-Taste –...
Seite 15: Einstellen Meine Daten
Einstellen Meine Daten – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü bis Meine Daten: Mit der BIKE-Taste oder der TPC-Taste –...
Seite 16: Auswahl Der Sensoren
Auswahl der Sensoren (Aktivieren Puls/Trittfrequenz-Option) – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü bis Sensor: Mit der BIKE-Taste oder der TPC-Taste –...
Seite 17: Einstellen Der Uhrzeit
Einstellen der Uhrzeit – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü bis Uhrzeit: Mit der BIKE-Taste oder der TPC-Taste – Einstellung starten: Mit der SET-Taste –...
Seite 18: Einstellen Beeper An/Aus
Einstellen Beeper AN/AUS – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü zu Beeper: Mit der BIKE-Taste oder der TPC-Taste – Einstellung starten: Mit der SET-Taste –...
Seite 19: Einstellen Der Gesamtstrecke
Einstellen der Gesamtstrecke – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü zu Gesamt Strecke: Mit der BIKE-Taste oder der TPC-Taste –...
Seite 20: Einstellen Der Gesamtfahrzeit
Einstellen der Gesamtfahrzeit – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü zu Gesamt Zeit: Mit der BIKE-Taste oder der TPC-Taste –...
Seite 21: Einstellen Des Gesamt-Kalorienverbrauch
Einstellen des Gesamt-Kalorienverbrauch – Menü öffnen: SET-Taste gedrückt halten – Blättern von Totalwerte zu Einstellung: Mit der BIKE-Taste oder der TPC-Taste – Einstell-Menü öffnen: Mit der SET-Taste – Blättern im Menü zu Gesamt Kcal: Mit der BIKE-Taste oder der TPC-Taste –...
Seite 22: Abruf Der Gesamtwerte Bei Aktivierter Puls/Trittfrequenz-Option
Abruf der Gesamtwerte bei aktivierter Puls/Trittfrequenz-Option – Einstell-Menü öffnen: SET-Taste gedrückt halten, bis sich das Menü öffnet – Totalwerte öffnen: mit der SET-Taste – Blättern in den Totalwerten: Mit der BIKE-Taste oder der TPC-Taste – Totalwerte verlassen zurück zum Funktionsmenü: SET-Taste gedrückt halten BIKE...
Seite 23: Tour Daten Auf Null Zurückstellen
Tour Daten auf NULL zurückstellen – BIKE-Taste gedrückt halten – Im Display erscheint der Hinweis: Tour Daten RESET – BIKE-Taste weiter gedrückt halten Hinweis: Strecke, Fahrzeit, Kalorien (bei aktivierter Puls-Option) werden zu den Gesamtdaten hinzu gerechnet. BIKE TRIP SECTION Starten/Stoppen –...
Seite 24 NAVIGATOR Einstellen – Mit der BIKE-Taste die Funktion NAVIGATOR in die Anzeige holen – SET-Taste gedrückt halten – Daten verändern: Mit der BIKE-Taste oder der TPC-Taste – Einstellung bestätigen: Mit der SET-Taste BIKE...
Seite 25: Navigator Auf Null Zurückstellen
NAVIGATOR auf NULL zurückstellen – Navigator-Funktion in die Anzeige bringen – RESET: BIKE-Taste gedrückt halten BIKE Licht-Modus EIN/AUS – EIN: TPC + SET-Taste gleichzeitig drücken – AUS: TPC + SET-Taste gleichzeitig drücken BIKE ACHTUNG: Licht-Modus wird automatisch nach einer Pause ausgeschaltet, um den Batterieverbrauch zu reduzieren.
Seite 26: Pairing Der Sender
Pairing der Sender – M5 Computer in die Lenkerhalterung setzen – Geschwindigkeits-Anzeige blinkt – Bei aktivierter Puls-Option: Puls-Anzeige blinkt – Bei aktivierter Trittfrequenz-Option: Trittfrequenz-Anzeige blinkt – Blinkende Anzeige: Die Sender werden gesucht – Vorderrad drehen: Geschwindigkeit wird gefunden und angezeigt –...
Seite 27 Pairing der Sender ACHTUNG: Im Sender muss bei der ersten Inbetriebnahme der Schalter für die Raderkennung entweder auf RAD 1 oder RAD 2 eingestellt werden. Nur dann funktioniert auch die automatische Raderkennung. Taste LANG gedrückt halten, bis LED Blinkt. 1 mal blinken grün = Rad 1 ist ausgewählt 2 mal blinken rot = Rad 2 ist ausgewählt...
Seite 28: Garantiebedingungen
Garantiebedingungen VDO Cycle Parts gewährt für Ihren VDO-Computer eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und Verarbeitungsfehler am Computer selbst, am Sensor/Sender und an der Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind von der Garantie ausgeschlossen. Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht geöffnet wurden (Ausnahme: Batteriefach des Computers), keine Gewalt angewendet wurde und keine mutwillige Beschädigung vorliegt.
Seite 29: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr. erklären, dass der VDO Fahrradcomputer mit Funkübertragung VDO M5 und alle Sender D3-SPD, D3-CAD, D3-HR bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen gemäß Artikel 3 der R&TTERichtlinie 1999/5/EG entsprechen. Die Konformitäts-Erklärung finden Sie unter: www.vdocyclecomputing.com.
Seite 30: Korrekte Entsorgung Dieses Produkts (Elektromüll)
Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusam- men mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw.
Seite 172 Wheelsize Chart Tire size ETRO WS in mm WS in inch 16 x 1,75 47-305 1272 50,1 20 x 1,75 47-406 1590 62,6 24 x 1,75 47-507 1907 75,1 26 x 1,5 40-559 2026 79,8 26 x 1,75 47-559 2070 81,5 26 x 1,9 2089...
Seite 173 Wheelsize Chart Tire size ETRO WS in mm WS in inch 28 x 1,75 47-622 2268 89,3 29 x 2,10 54-622 2295 90,4 29 x 2,25 57-622 2288 90,1 29 x 2,40 62-622 2300 90,6 650 B 2100 82,7 700 x 18C 18-622 2102 82,8...
Seite 176 Battery change bike computer Beim Batteriewechsel gehen KEINE Daten verloren. Sie benötigen eine Batterie 3 V-Type 2450. Achtung: Nach der Entnahme der leeren Batterie bitte 10 Sekunden warten vor dem Einlegen der neuen Batterie. When battery is replaced NO data is lost. You need battery 3 V type 2450.
Seite 177 Battery change speed transmitter Sie benötigen eine Batterie 3 V-Type 2032. Achtung: Nach der Entnahme der leeren Batterie bitte 10 Sekunden warten vor dem Einlegen der neuen Batterie. You need battery 3 V type 2032. Attention: After taking out of empty battery, please wait for 10 seconds before putting in new battery.
