Montieren Sie die Servos in
Neutralposition.
Verwenden Sie das mit dem
Servo gelieferte Installations-
material
einschl.
der
Gummidämpfer.
Achtung: Servos niemals
von Hand drehen! Das Ser-
vogetriebe ist für solche
1x
67526
Stange M2x160 mm
2x
67523
Gabelkopf
1x
67513
Bowdenzug
6 mm
67523
Wählen Sie Ihre R/C-Ausrüstung sorgfältig aus und beachten Sie speziell die Qualität und das Gewicht.
1 g weniger Gewicht ergibt 1 s mehr Flugzeit!
Unzuverlässige Komponenten können zum Totalverlust führen!
Wenn Sie die Wahl haben, wählen Sie stets das sichere Material.
Verbinden Sie die Komponenten wie vom Hersteller vorgeschrieben.
Verwenden Sie die Gummidämpfer der Servos zum Schutz vor Vibrationen.
Verwenden Sie das mit den Servos gelieferte Installationsmaterial.
Installieren Sie die Servos in Neutral Position.

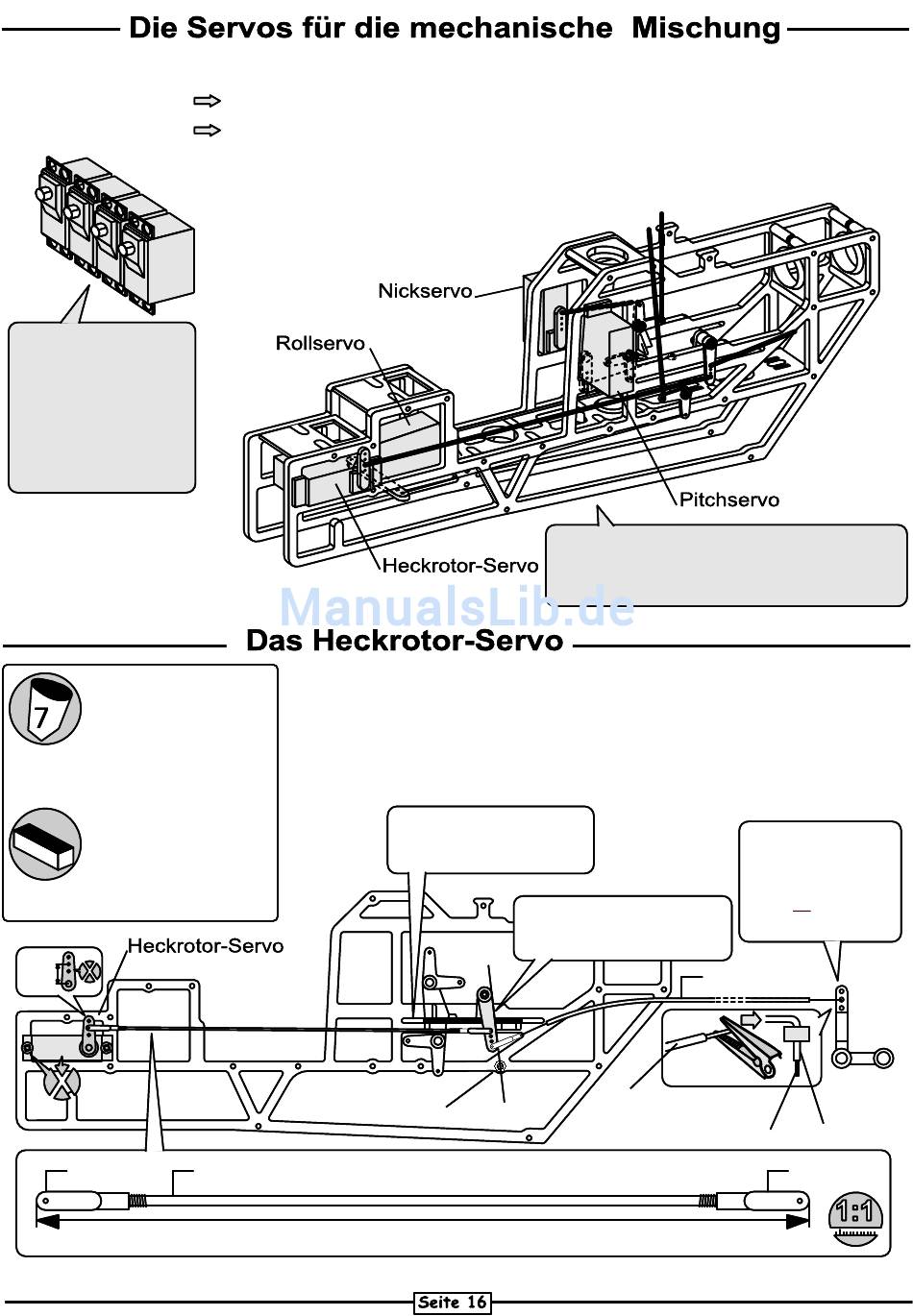

Um den Einbau deutlicher darzustellen wurde
die Zeichnung auf das Wesentliche reduziert.
67526
ca. 167 mm
Beachten Sie sorgfältig die hier beschriebenen Ab-
messungen, Längen und Winkel. Sie sind das Ergebnis
vieler Testflüge erfolgreicher Piloten. Selbst der bereits
fortgeschrittene Pilot sollte die hier beschriebene Ein-
stellung als Grundlage verwenden.
Fixieren Sie den Mischer für die
Einstellarbeiten genau in der Mitte
des Rahmens mit etwas
Klebeband.
Die äußere Kante des Heckrotor-
hebels muß durch die Schraube
weisen. Justieren Sie die Gestänge
entsprechend.
Schrauben
Heckrotorhebel,
unten gesehen.
Ggf. aufbohren, da Sta-
hldraht mit Umhüllung in
diese Bohrung gesteckt
67513
Bowdenzughülle
Stahldraht
67523
von
Hülle
