iKarus 67100 Bauanleitung
Verwandte Anleitungen für iKarus 67100
Inhaltszusammenfassung für iKarus 67100

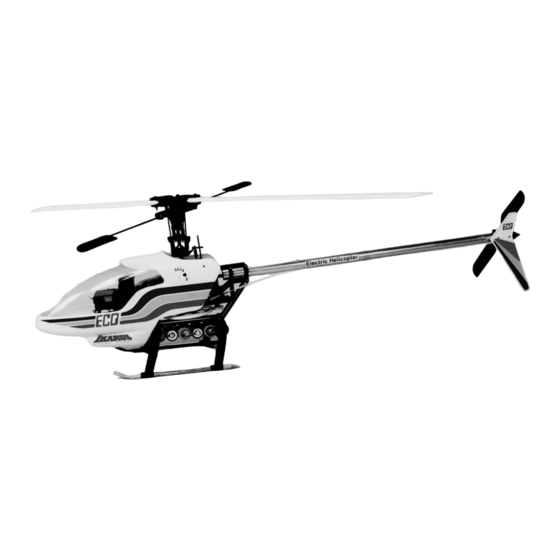

- Seite 2 Im Webertal 22 · 78713 Schramberg-Waldmössingen Tel.: 0(049)7402-929190 · Fax.: 0(049)7402-929150 Email: info@ikarus-modellbau.de Internet: www.ikarus-germany.com REV01-171001 IB ECO8-das Weltrekord modell aus dem Hause Ikarus. Unsere umfangreiche Erfahrung im Helikopterbau und sorgfältig ausgewählte Materialien machen diesen leicht aufzubauenden Elektrohelikopter zu einem echten Flugvergnügen.
- Seite 3 ECO - dieser Elektrohelicopter wurde in Deutschland entwickelt. Unsere umfangreiche Erfahrung dieses Konzept eingeflossen und findet seine Realisierung in diesem Modell. ultraleichte Konstruktion zusammen sorgfältig ausgewählten Materialien ermöglichen geringstes Abfluggewicht. So ist der Rahmen auf das Notwendigste reduziert und natürlich extrem leicht, dabei aber immer noch sehr stabil. Dünnwandiges Aluminium stützt den Heckrotor nach hinten ab.
-
Seite 4: Sie Benötigen
1. Vielen Dank für Ihre Kaufentscheidung. Wir haben dieses Produkt sorgfältig zusammengestellt und es verschiedenen Kontrollen unterworfen. Prüfen Sie den Bausatz nach dem Erhalt dennoch unverzüglich auf Vollständigkeit und einwandfreien Zustand der Komponenten. Bitte haben Sie Verständnis dafür, daß wir Reklamationen zu einem späteren Zeitpunktnicht annehmen können. - Seite 5 6. Hilfsmittel: Zum Bau dieses Modells zu empfehlen: Bastelmesser zum Entfernen von Spritzgraten Feile Schraubendreher (Schlitz, Kreuzschlitz - klein und mittel) Innensechskantschlüssel, 1x1,5 mm - 2x2 mm - 1x2,5 mm Spitzzange Rotorblatt Einstellehre, Best. Nr. 67680 Sechskantschlüssel 4 mm - 4,5 mm - 5 mm - 5,5 mm Schalen für Kleinteile Sekundenkleber Schraubensicherungslack, Best.
- Seite 6 Im Webertal 22 · 78713 Schramberg-Waldmössingen Tel.: 0(049)7402-929190 · Fax.: 0(049)7402-929150 Email: info@ikarus-modellbau.de Internet: www.ikarus-germany.com REV01-171001 IB ECO8-das Weltrekord modell aus dem Hause Ikarus. Unsere umfangreiche Erfahrung im Helikopterbau und sorgfältig ausgewählte Materialien machen diesen leicht aufzubauenden Elektrohelikopter zu einem echten Flugvergnügen.
- Seite 7 ECO - dieser Elektrohelicopter wurde in Deutschland entwickelt. Unsere umfangreiche Erfahrung dieses Konzept eingeflossen und findet seine Realisierung in diesem Modell. ultraleichte Konstruktion zusammen sorgfältig ausgewählten Materialien ermöglichen geringstes Abfluggewicht. So ist der Rahmen auf das Notwendigste reduziert und natürlich extrem leicht, dabei aber immer noch sehr stabil. Dünnwandiges Aluminium stützt den Heckrotor nach hinten ab.
- Seite 8 1. Vielen Dank für Ihre Kaufentscheidung. Wir haben dieses Produkt sorgfältig zusammengestellt und es verschiedenen Kontrollen unterworfen. Prüfen Sie den Bausatz nach dem Erhalt dennoch unverzüglich auf Vollständigkeit und einwandfreien Zustand der Komponenten. Bitte haben Sie Verständnis dafür, daß wir Reklamationen zu einem späteren Zeitpunktnicht annehmen können.
- Seite 9 6. Hilfsmittel: Zum Bau dieses Modells zu empfehlen: Bastelmesser zum Entfernen von Spritzgraten Feile Schraubendreher (Schlitz, Kreuzschlitz - klein und mittel) Innensechskantschlüssel, 1x1,5 mm - 2x2 mm - 1x2,5 mm Spitzzange Rotorblatt Einstellehre, Best. Nr. 67680 Sechskantschlüssel 4 mm - 4,5 mm - 5 mm - 5,5 mm Schalen für Kleinteile Sekundenkleber Schraubensicherungslack, Best.
- Seite 10 Abhängig von der gewünschten Bauversion sind einige Darstellungen lediglich für die Version mit mechanischem Mischer vorgesehen, andere wieder nur für die Verwendung einer 5-Kanal MC-Anlage. Wir haben folgende Kennzeich- nung vorgenommen: Nur für die Ausführung mit einer 5- Nur für die Version mit Kanal-MC-Anlag mit Microcom-puter- mechanischem Mischer Mischprogramm!
- Seite 11 Auf der flachen Für die grau unterlegten Teilenum- Seite fest- mern sind Tuningteile verfügbar. schrauben! Ritzel 40 Zähne 67594 Vermeiden Sie Riemenrad 67702 hier Reibung. Kugellager 3x7 mm 67567 Nur vorläufig festziehen. M3x4 mm IB Schraube 67574 Nach unten. M3x10 mm IB Schraube 67604 M3 mm Stoppmutter 67581...
- Seite 12 67517 Rahmen M2x8 mm LK Schraube 67603 67602 M2x30 mm LK Schraube 67582 M2 mm Mutter 67629 Taumelscheibenführung 67592 R/C Platte - Drücken Sie das Hauptzahnrad in der Mitte nach oben gegen das Kugellager! - Lassen Sie den Stellring 67624 auf das obere Kugellager fallen.
- Seite 13 Für die Version, die mit einer 5-Kanal MC-Anlage ausgerüstet wird, lassen Sie den Mischer einfach weg. Rahmen 67517 M2x8 mm LK Schraube 67603 M2x30 mm LK Schraube 67602 M2 mm Mutter 67582 Taumelscheibenführung 67629 67562 Kufenbügel 67563 Kufenrohre 67597 Rutschsicherung 67587 O-Ring 67603...
- Seite 14 Die Kugelclips 67635 sollen sich spielfrei, aber leichtgängig bewegen lassen. Sind diese zu schwergängig, drücken Sie mit einer Flachzange den Clip vorsichtig auf der Kugel zusammen. Pitch-Kompensator Fangen Sie bitte mit wenig Druck an, prüfen dann 67590 Nabe wieder die Beweglichkeit, drücken nochmal und so fort, bis sich der Clip leichtgängig schwenken 67591 Scherarm...
- Seite 15 10 mm 67610 Stabiwippe 67608 Stabianlenkhebel 20 mm 67609 Stabistange 67589 Paddel 67561 M2x6 mm LK Schraube 67582 M2 mm Mutter Noch nicht festziehen! 123 mm 123 mm 123 mm Markieren Sie 123 mm wie gezeigt. Die Stange und die Wippe müssen sich frei und ohne Reibung bewegen lassen.
- Seite 16 67599 M2x16 mm IB Schraube 67582 M2 mm Mutter 67564 Kugelpfanne, kurz 67534 M2x8 mm Stange 67565 Kugelpfanne, lang 67532 M2x33 mm Stange Die Abmessungen der Stangen in dieser Baustufe sind das Resultat sorgfältiger umfangreicher Testflüge. Folgen exakt Anleitung! Ihre Sicherheit und die Ihres Modells hängen davon ab.
- Seite 17 67565 Kugelpfanne, lang 67533 M2x72 mm Gewindestange 93 mm Machen Sie hier eine Pause. Die Gestänge müssen sich leicht und ohne Spiel bewegen. Prüfen Sie noch einmal die angege- benen Längen! Achten Sie auf möglichst geringe Reibung in Pitchkompensator, Stabi und Wippen. Bedenken Sie: Unnötige Reibung erhöht den Energieverbrauch und reduziert Ihre Flugzeit.
- Seite 18 Achten Sie beim Zusammenbau unbedingt auf die Einbaulage der Anlenkarme! 67542 Blatthalter Lassen Sie einen 67549 Nabe kleinen Spalt zwischen Hülse 67576 Kugel und Steuer- 67566 Kugellager 2x6x3 mm buchse. 67603 M2x8 mm LK Schraube 67550 Heckrotorwelle 67574 M3x4 mm IB Schraube 67564 Kugelpfanne, kurz 67561...
- Seite 19 67579 Sportmotor (Nicht im Bau- satz Nr.: 67100 enthalten) oder 70501 Brushlessmotor H 8 (Nicht im Bausatz enthalten) 67605 M3x8 mm IB Schraube 67631 Scheibe 3 mm 67108 Ritzel 10 Z 67574 M3x4 mm IB Schraube Bitte beachten Sie, daß Sie je nach...
- Seite 20 Der Riemen muß gerade ohne Verdrehung im Rohr verlaufen. Führen Sie das Heckrohr in den Rahmen. Drehen Sie den Riemen um 90° nach links! 1x 67539 Heckrohr Ziehen Sie den Riemen über das Riemenrad. Ziehen Sie das Heckrohr nach hinten, Stellen Sie die Riemenspannung ein und ziehen Sie die M2x30 mm Schrauben fest.
- Seite 21 Wählen Sie Ihre R/C-Ausrüstung sorgfältig aus und beachten Sie speziell die Qualität und das Gewicht. 1 g weniger Gewicht ergibt 1 s mehr Flugzeit! Unzuverlässige Komponenten können zum Totalverlust führen! Wenn Sie die Wahl haben, wählen Sie stets das sichere Material. Verbinden Sie die Komponenten wie vom Hersteller vorgeschrieben.
- Seite 22 67530 Stange M2x99 mm 67523 Gabelkopf 67565 67533 Stange M2x72 mm 67565 Kugelpfanne, lang 67533 96 mm 25 mm 67565 67523 67530 67523 ca. 124 mm Je nach Aufbau/verwendeten Servos sollten die Stangen mittig etwas gebogen werden, um ein Schleifen am Hauptzahnrad zu vermeiden.
- Seite 23 67527 Stange M2x12 mm Die genaue Länge variiert entsprechend der endgültigen 67523 Gabelkopf Servo-Position. Beachten Sie, daß der Mischer genau in der 67520 Distanzstück 3 & 5 mm Mitte des Rahmens ist und die Umlenkhebel genau 67564 Kugelpfanne, kurz senkrecht stehen! 67582 67564 67527...
- Seite 24 67527 Stange M2x12 mm Die genaue Länge variiert entsprechend der 67523 Gabelkopf endgültigen Servo-Position. Beachten Sie, daß der 67520 Distanzstück 3 & 5 mm Mischer genau in der Mitte des Rahmens ist und die 67564 Kugelpfanne, kurz Umlenkhebel genau senkrecht stehen! 67582 67565 67527...
- Seite 25 Wählen Sie Ihre R/C-Ausrüstung sorgfältig aus und beachten Sie speziell die Qualität und das Gewicht. 1 g weniger Gewicht ergibt 1 s mehr Flugzeit! Unzuverlässige Komponenten können zum Totalverlust führen! Wenn Sie die Wahl haben, wählen Sie stets das sichere Material. Verbinden Sie die Komponenten wie vom Hersteller vorgeschrieben.
- Seite 26 Kürzen Sie die 72 mm Stangen auf 52 mm. 67582 67576 12 mm 67533 Stange M2x72 mm 67603 67565 Kugelpfanne, lang 67565 Von vorne gesehen. 67603 M2x8 mm LK Schraube 67533 67576 Kugel 17 mm 17 mm 77 mm 67582 M2 mm Mutter Die Länge kann je nach verwendetem...
- Seite 27 Entfernen Sie ggf. das Gehäuse zur weiteren Gewichtseinsparung. Beachten Sie die Garantie! Zur Verwendung als Kreisel empfehlen wir Ikarus Master Gyro (Best.-Nr. 720610), Tele Gyro (Nr. 720611), Profi Gyro (Nr. 720613), Micro Gyro (Nr. 720615) und Mini-Gyro (Nr. 720654). Dies sind leichte, kompakte Kreisel, welche speziell für den Einsatz in unseren Helikoptern entwickelt wurden.
- Seite 28 Wählen 4x90° Taumelscheibenprogramm. Bezeichnung und Festlegung variiert von Anlage zu Anlage, üblicherweise wird aber wie folgt vorgegangen: Das 0° /360° Servo ist nicht belegt Roll-Servo, rechts ist die 90° Position Nick-Servo, hinten, ist die 180° Position Roll-Servo, links ist die 270° Position Einbaubedingt muß...
- Seite 29 67557 67558 Verstärken Sie die Bohrung mit Resten von innen. Verwenden Dekorbogen nach eigenen Wünschen. Drücken Sie die Plastikteile gemäß der folgenden Zeichnung in die dafür vorgesehenen Aussparungen der Blätter. Beachten Sie bitte, daß die Teile unterschiedlich sind; die Plastikteile mit der Senkung werden von oben auf die Blätter gesetzt.
- Seite 30 Das Gleiche gilt für jeden Steuerbefehl mit Ausnahme bewährte Hilfen zurückzugreifen. Heckrotor links. Ein Helikopter mit einem rechtsdrehenden Hauptrotor hat naturbedingt die Neigung, sich nach links zu Die IKARUS Modell-Helikopter und -Flugzeug Schule besteht seit über 20 drehen. Diese Neigung wird durch die Heckrotorbeimischung Jahren bietet...
- Seite 31 sollten Sie sich dem Helikopter mit drehendem Rotor nähern. Halten NIEMALS Sie ausreichenden Sicherheitsabstand und fordern Sie Zuschauer auf, mindestens 15 m Distanz zu halten. sollten Sie die örtlichen Vorschriften zum Betrieb mit Flugmodellen NIEMALS ignorieren. Sie entspringen langfristiger Erfahrung und gesundem Menschenverstand.
- Seite 32 Das Geheimnis des Helikopter Piloten ist nicht die natürliche Begabung, sondern Übung und Praxis. Normalerweise wird ein Absturz durch den falschen Steuerbefehl zur falschen Zeit verursacht. Deshalb: Üben Sie sooft es geht. Sammeln Sie Flugpraxis. Beginnen Sie mit einfachen Manövern, bis Sie mit den Steuerbefehlen und den daraus resultierenden Reaktionen des Helikopters vertraut sind. Lassen Sie sich Zeit.
- Seite 33 ... Motor und Akku nach dem Versuchen Sie ein Ritzel mit 1 Gebrauch mäßig warm sind. Zahn mehr. Ihr Ikarus Fachhändler hält eine Reihe von Ritzeln für Sie bereit. Die Rechnung lautet: 17.500 ------------ = 13,46 Zuviel Hitze am Motor und am Akku ist ein Zeichen schlechter 1.300...
- Seite 34 Motortyp Performance Sport Power Bestell Nummer 620151 67579 620152 Wellendurchmesser in Millimeter Optimiert für Zellenzahl 8 bis 10 7 bis 8 6 bis 8 Ritzel im Hubschrauber ECO 8 Motorentyp Zellen Ritzel Flugzeit Verhalten Performance gutmütig Performance gutmütig Performance Kunstflug Performance Kunstflug Performance...
