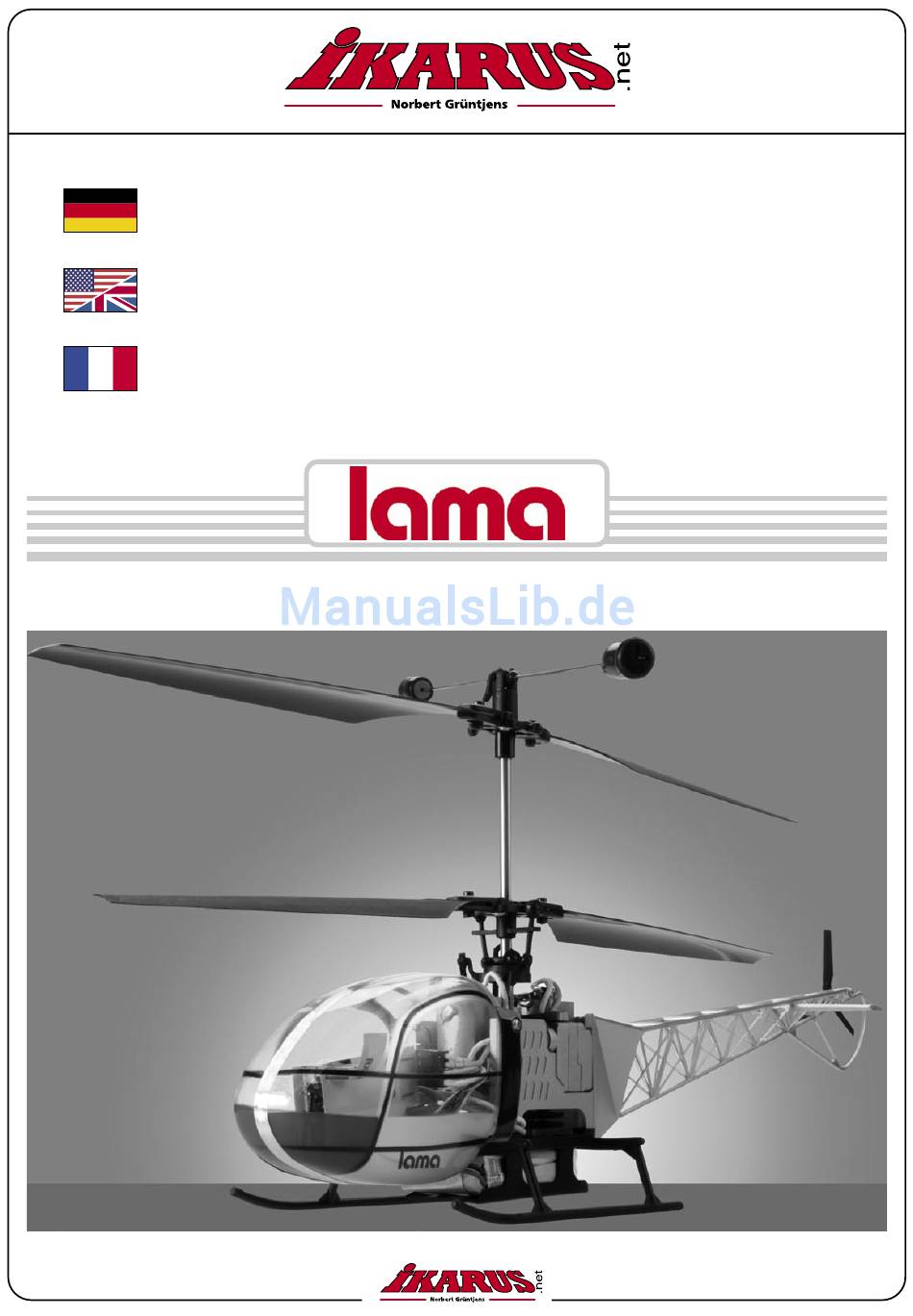

- Seite 1 Lama www.ikarus.net # 6991001 Deutsch: Bedienungsanleitung English: User Manual Français: Manuel d’utilisation 6991001-0907...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung............... 3 Technische Daten..........3 Die Paddelstange..........4 Das Höhenleitwerk..........5 Die Empfängerantenne.......... 5 Vor dem Flug............6 Ladegerät und Akku..........7 Die Fernsteuerung..........9 Senderumbau............10 Die verschiedenen Modi........12 Einstellmöglichkeiten am Heli........ 13 Die Motore............. 14 Flugsteuerung............15 Flugpraxis.............. -
Seite 3: Einleitung

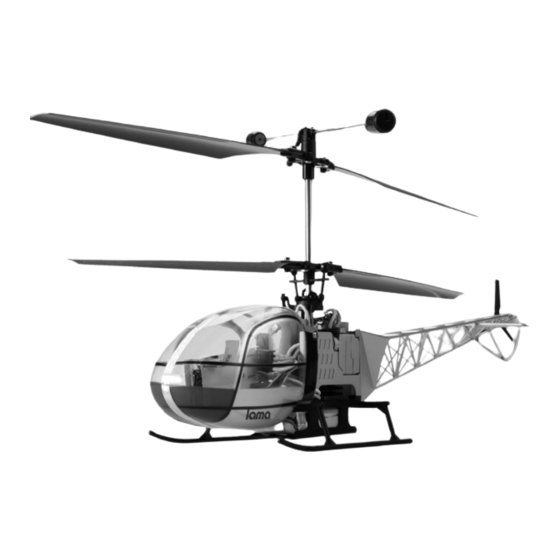

Einleitung Der Lama besteht aus mehreren Hauptkomponenten (Hubschrauberchassis, Antriebsmotore, Gestänge und Rotorblätter) und der elektronischen Ausrüstung (Empfangsteil, Servos, elektronische Mischer, Gyro und Fernsteuerung). Wie manntragende Hubschrauber kann er alle Freiheitsgrade nutzen und in jede beliebige Richtung fliegen. Durch die einfache Handhabung kommen Sie sehr schnell Ihrem Traum vom Fliegen nahe. -
Seite 4: Die Paddelstange
Die Paddelstange Montieren zuerst die Pad- delstange clipsen Sie das Gestänge an ei- ner der Kugeln am Rotorkopf ein. Kontrollieren Sie vor jedem Flug den korrekten Sitz der Paddelgewichte! Loch Ø 1,2 mm Montage der Paddelgewichte: Schieben Sie die schwarze Kunststoffhülle über die Paddelstange. Drehen Sie die Hülle um 90°. -
Seite 5: Das Höhenleitwerk
Das Höhenleitwerk Montieren Sie das beiligende Höhenleitwerk wie in den Abbildungen dargestellt. Die Empfängerantenne Wickeln Sie die Antenne des Emp- fängers ab und führen Sie sie an einer geeigneten Stelle aus der Ka- binenhaube heraus. Lassen Sie die Antenne frei hängen, achten Sie allerdings darauf, dass sie nicht in bewegliche Teile wie Zahnräder, Klebestreifen... -
Seite 6: Vor Dem Start
Vor dem Start Der Lama ist ein betriebsbereiter Hubschrauber. Das Modell wurde genauen Kontrollen unterworfen, bevor es die Fabrik verließ. Aber Kontrollen und Justa- gen sind vor jedem Start notwendig, um einen unbeschwerten Flug genießen zu können. Achten Sie darauf, dass die Rotorblattbefestigungsschrauben an den Hauptro- torblättern nicht zu fest angezogen sind. -
Seite 7: Ladegerät Und Akku
Ladegerät und Akku Technische Merkmale des Ladegerätes: - Micro Processor gesteuert und daher sehr genau, sicher und zuverlässig. - Für 7,4V/ 11,1 V (2 und 3-zellige) Li-Ionen oder Li-Polymer Akkus geeignet - Automatische Ladezustandsanzeige mittels LED - Automatischer Spannungsabgleich zur maximalen Nutzung des Akkus - Eingangsspannung 15V -18 V, 1000 mA Gleichstrom Anschließen und Laden des Akkus: Achten Sie unbedingt auf die folgende Reihenfolge beim Einstecken:... -
Seite 8: Anschlussschema
Akku sich kurzschliessen kann, Feuer fangen, oder explodieren kann. - Laden Sie niemals den Akku in der Nähe einer Hitzequelle oder unter direkter Sonneneinstrahlung. - Um einen Kurzschluss oder andere unvorhersehbare Unfälle zu vermeiden, benützen Sie den Lader niemals in feuchtem Zustand. - Vermeiden Sie, dass Flüssigkeiten oder Fremdkörper in den Lader geraten. -
Seite 9: Die Fernsteuerung
Die Fernsteuerung Technische Daten: System: 4-Kanal-Sender Modulation: FM (PPM) Sendefrequenz: 35 / 40 Mhz Funktionen: 4 (entspr. 4 Servos) Betriebsspannung: 9,6-12 Volt Übersicht Antenne Gurtbefestigung Akkuspannung Simulatorbuchse Schalter (nicht belegt) Schalter (nicht belegt) Knüppel für Gas Knüppel für Heck und Heck und Roll Trimmung Trimmung... -
Seite 10: Senderumbau
auf glattem Boden. Sobald der Akkustecker am Empfangsteil eingesteckt wird, beginnt die LED schnell zu blinken und zeigt Betriebsbereitschaft an. Der Gyro wird sich jetzt abgleichen und der Hubschrauber ist betriebsbereit. Wichtig: Schalten Sie immer zuerst den Sender ein und dann erst den Hub- schrauber. - Seite 11 sowie die beiden äußeren Stecker werden miteinander vertauscht (siehe Skiz- zen im Kapitel „Die verschiedenen Modi“). Vorsicht beim Abziehen der Stecker, es darf sich kein Kabel lösen. - Sender wieder zusammenschrauben. Abb. 1 Abb. 2: Federwippe Raste an- Feder ein- schrauben hängen Federwippe...
-
Seite 12: Die Verschiedenen Modi
Die verschiedenen Modi Außer der Gasfunktion können auch die anderen Steuerfunktionen anders zu- geordnet werden. Die verschiedenen Kombinationen werden als Mode 1, Mode 2, Mode 3 und Mode 4 bezeichnet. Die nachfolgenden Abbildungen zeigen die vier verschiedenen Modi mit der entsprechenden Steckung der Potis, sowie die Position der DIP-Schalter. -
Seite 13: Einstellmöglichkeiten Am Heli
Mode 3 Roll/ Querruder Heck/ Seitenruder 1 2 3 4 5 6 7 8 Mode 4 Roll/ Querruder Heck/ Seitenruder 1 2 3 4 5 6 7 8 Einstellmöglichkeiten am Heli Wenn Sie von Links auf den Heli schauen, sehen Sie an der Elektronik in der Kabine zwei Potis. -
Seite 14: Die Motore
gersinn gedreht wird, desto mehr greift der Kreisel ein. In der Regel muss hier nichts geändert werden. Mit dem unteren Poti (EXTEND) können Sie die Bewegungen der Servos ver- größern (Drehung im Uhrzeigersinn) oder verkleinern (Drehung gegen den Uhr- zeigersinn). Vergrößern Sie die Ausschläge, reagiert der Heli heftiger auf Ihre Steuerimpulse, werden die Ausschläge verkleinert, reagiert der Heli zahmer. -
Seite 15: Flugsteuerung
Flugsteuerung Linken Steigen Knüppel Linken Fallen Knüppel zurück Linken Drehung Knüppel links links Linken Drehung Knüppel rechts rechts Rechten Vorwärts- Knüppel flug Rechten Rückwärts Knüppel abbremsen zurück Rechten Links Knüppel links Rechten Rechts Knüppel rechts... -
Seite 16: Flugpraxis
Flugpraxis Ein optimales Fluggelände ist ein windgeschützter Platz, ohne Hindernisse. Ein größerer leerer Raum ist ebenfalls sehr gut für die ersten Versuche geeignet. Schalten Sie zunächst den Sender ein. Verbinden Sie den Stecker des Akkus mit der Buchse am Hubschrauber. Der Gasknüppel des Senders solte sich in der minimal Position befinden. -
Seite 17: Problembehandlung
Wenn diese Übungen sicher durchgeführt werden, können Sie die ersten Rund- flüge durchführen. Gelingen alle Übungen sicher, können Sie sich als Hubschrauberpilot bezeich- nen. Wir wünschen Ihnen viel Spaß mit dem Lama Ihr Team von IKARUS - Norbert Grüntjens Problembehandlung Der Heli läuft nicht an: - Aus Sicherheitsgründen muss am Sender vor dem Einschalten des Helis... -
Seite 18: Ersatzteile
Ersatzteile... -
Seite 19: Sicherheitshinweise
Sicherheitshinweise 1. Dieser Hubschrauber ist kein Spielzeug. Für den Bau und insbesondere den anschließenden Betrieb sind Sachkenntnis- seerforderlich. Fehler und Unachtsamkeiten beim Zusammenbau, Wartung und dem anschließenden Betrieb können schwerwiegende Personen- und Sachschä- den zur Folge haben. Da Hersteller und Verkäufer keinen Einfluss auf den ordnungsgemäßen Zusammen- bau, Wartung und Betrieb des Modells haben, wird auf diese Gefahren ausdrücklich hingewiesen. -
Seite 56: Gewährleistung
Conditions de garantie Nous offrons une garantie de 24 mois pour le produit IKARUS. La date du ticket de caisse est la date du début de la garantie. D’éventuelles réparations ne prolongent pas cette durée. Si pendant cette période, des défauts matériels ou de fabrication ainsi que des ratés au niveau fonctionnel surviennent, nous les réparerons.
