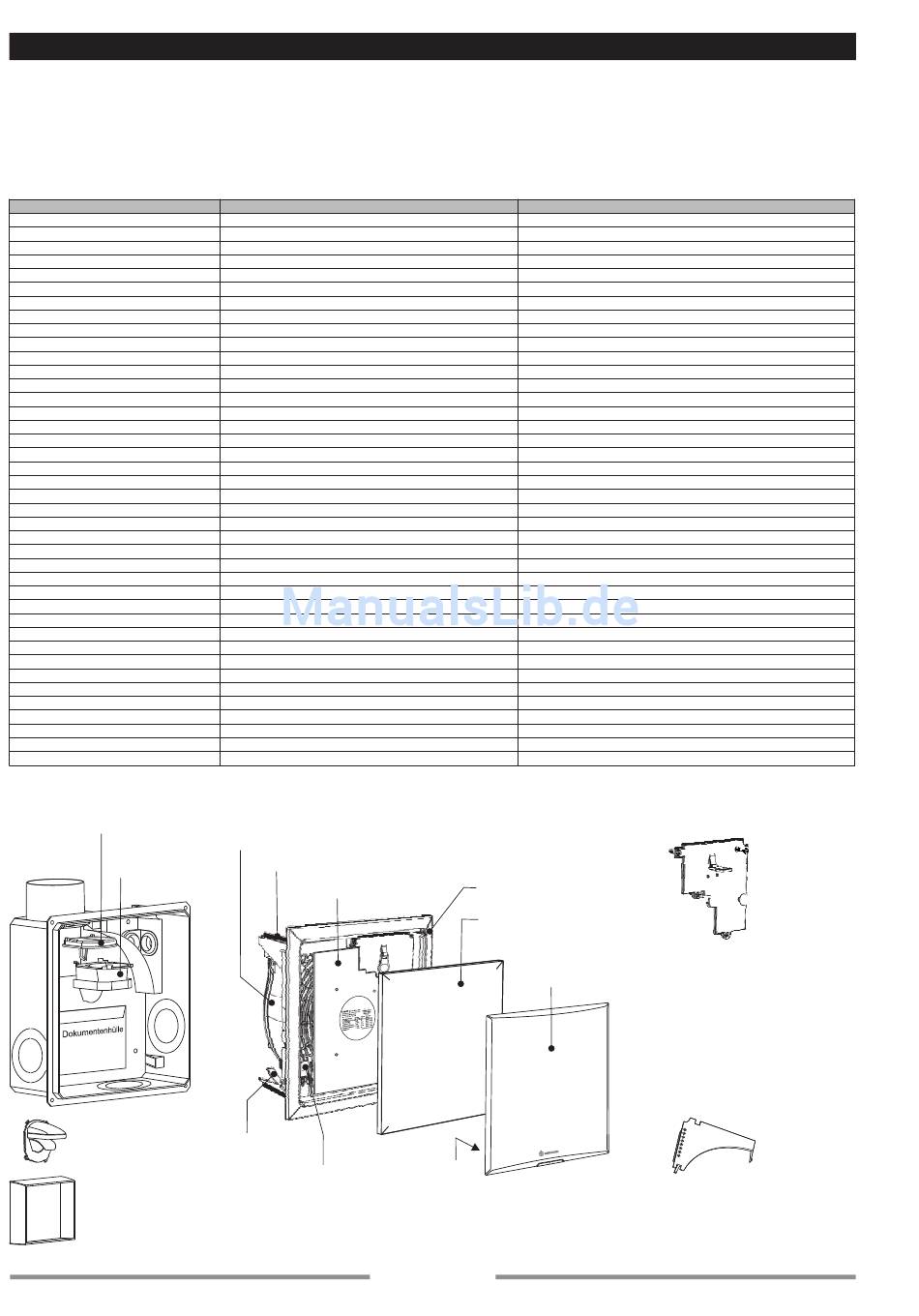

Montageanleitung Lüfterserie compact (Teil 2) -Gebläseeinheit Serie compact-
10. Störungsursache zum Lüftungsgerät Serie compact
10.1 Allgemeine Hinweise
Störungen können vermieden werden, wenn die Lüftungsanlage sorgfältig geplant und die Hinweise in den Montageanleitungen be-
achtet werden. Die nachfolgende Tabelle gibt eine Hilfestellung zu möglichen Ursachen und zeigt Lösungen auf.
10.2 Tabelle Störungsursache
Störungsart
Lüftungsgerät läuft nicht an
Lüftungsgerät schaltet nicht ein
Lüftungsgerät "taktet" (an/aus)
Lüftungsgerät schaltet nicht mehr ab
Lüftungsgerät läuft nur im Nachlauf an
Lüftungsgerät läuft von "alleine" an
Lüftungsgerät zu laut
Lüftungsgerät gibt Geräusche ("klappert")
Drehzahl des Lüftungsgerätes schwankt
Gerüche im/am Installationsort des Lüfters
11. Ersatzteilbeschreibung Lüfterserie compact
Rückschlagklappe RK-compact
(#79009)
Zwischenstück
compact
(#79047)
für Einbaukasten
compact/H:
Ausblaskrümmer
compact (#79046)
für Aufputzausführung:
Aufputzrahmen
compact (#72079)
(Berücksichtigt werden in den Beschreibungen auch ggf. Gebläseeinheiten inkl. Steuermodule)
Störungsursache
Netzspannung liegt nicht an
Lüftungsgerät verfügt über ein Grund-/Zusatzmodul
Gebläseeinheit nicht vollständig im Einbaukasten eingerastet
Leistungsteil der Gebläseeinheit nicht festgeschraubt
Elektrische Verdrahtung an der Netzklemme falsch
Stahlstifte des Leistungsteils verbogen/fehlen
Sensor an der Abdeckplatte nicht/falsch mit Steuermodul verbunden
Einschaltverzögerungszeit noch nicht abgelaufen
Steuerung (z.B. Nachlaufmodul Serie C-NR) defekt
Steuermodule (Nachlaufmodul Serie C-NR) defekt
Nachlaufzeit noch nicht abgelaufen (Standardeinstellung: 16 Min)
Elektrische Verdrahtung an der Netzklemme falsch
Lüfter verfügt über eine Grundlüftungsstufe
Lüftersensor ist aktiv (z.B. Feuchteregler)
Steuerung (z.B. loses Nachlaufrelais) defekt
DIP-Schalter 1 "Inversbetrieb" bei 1-stufiger Gebläseeinheit = "ON"
Lüftersensor ist aktiv (z.B. bei Feuchteregler)
Intervallfunktion ist aktiv (z.B. bei Nachlaufmodul C-NR/IV)
Lichtsensor registriert Lichteinfall (z.B. durch offene Tür zum Flur)
Wärmepumpenbetrieb fordert Luftvolumenstrom an
Falsche Auswahl des Lüftungsgerätes z.B. 100 m³/h anstatt 60 m³/h
Zu hoher Gegendruck in der Abluftleitung
Rückschlagklappe im Einbaukasten blockiert/festgelegt
Rückschlagklappe falsch eingebaut
Regulierplatte bei Lüfterserie /H bzw. -AP montiert
Schmutzablagerungen in der Anschlussleitung/Abluftleitung
Anschlussleitung deformiert bzw. verformt
Filter verschmutzt
Falscher Anschluss der Voll-/Teillaststufe
Resonanzschwingungen an der Einbauwand
Zu hoher Gegendruck in der Abluftleitung
Abluftöffnung verschlossen bzw. zugestellt
Starke Windeinflüssen wirken im Luftkanalnetz
Feder der Rückschlagklappe falsch eingestellt
Windeinflüsse an der Dachhaube/in der Abluftleitung
Höhe des (Gesamt)Volumenstrom in der Abluftleitung ändert sich
Dichtfläche der Rückschlagklappe nicht sauber
Undichtigkeiten in den Schachtwänden
Undichte Öffnungen/Fugen zwischen Einbaukasten/Wand/Decke
Gebläsemotor compact (#90075)
Haltefeder (#71069)
Regulierplatte (#72078)
Rastfeder mit
Sockel
(#72159) Rastfedergriff
(#72158)
Seite 4 von 4
Abhilfe/Hinweis
Netzspannung freischalten
Elektrischer Anschluss gemäß Anleitung ausführen (Dauerphase fehlt!)
Gebläseeinheit in Kasten eindrücken (siehe Pkt. 4.1 und 5.1) bzw.
Schmutzablagerungen/Fremdkörper im Einbaukasten entfernen
Leistungsteil mit 4 Schrauben befestigen; Sitz Kabeltülle/Stecker prüfen!
Elektrischer Anschluss gemäß Anleitung ausführen
Leistungsteil austauschen
Montageschritte nach Montage-/Bedienungsanleitung ausführen
Codierung am Nachlaufmodul C-NR ggf. anpassen
Nachlaufmodul Serie C-NR austauschen
Nachlaufmodul Serie C-NR austauschen
Codierung am Nachlaufmodul C-NR ggf. anpassen
Elektrischer Anschluss prüfen (z.B. geschaltete Phase = Dauerphase)
Lüftungsgerät wurde für eine ständige Wohnungslüftung ausgelegt
Sensorgesteuerte Zeit ablaufen lassen (siehe Bedienungsanleitung)
Steuerung austauschen
DIP-Schalter-Codierung anhand Montage-/Bedienungsanleitung ändern
Sensorgesteuerte Zeit ablaufen lassen (siehe Bedienungsanleitung)
Intervallzeit ablaufen lassen (siehe Bedienungsanleitung)
Lichtquelle abschalten (Türe schließen)
Lüfter nicht abschalten! (Vereisungsgefahr der Wärmepumpe)
Austausch Leistungsteil mit niedriger Volumenstromstufe
Nennweite Abluftleitung/Dachhaube erweitern
Funktion Rückschlagklappe prüfen (ca. 90°-Öffnungswinkel)
Einbau nach Montageanleitung korrigieren
Regulierplatte entfernen
Reinigung der Rohrleitungen, Entfernen von Schmutzablagerungen
Freier Rohrquerschnitt herstellen
Filterreinigung/-austausch vornehmen
Elektrischer Anschluss der Schaltphasen prüfen
Schallentkopplung zwischen Einbaukasten und Wand/Decke vornehmen
Nennweite Abluftleitung/Dachhaube erweitern
Fehlfunktion beseitigen bzw. für freie Abluftöffnung sorgen
Austausch Dachhaube; Lage der Dachhaube verändern
Einstellung gemäß Montageanleitung vornehmen
Austausch Dachhaube; Lage der Dachhaube verändern
nicht beeinflussbar
Rückschlagklappe reinigen
Risse und Undichtigkeiten an der Schachtwand dauerhaft abdichten
Öffnungen/Fugen dauerhaft abdichten
Abdeckrahmen compact
(#79088)
Filter compact (#00070)
Abdeckplatte
compact
(#90080)
Abdeckplatten-
halter compact mit Drücker
(#79087)
1) Ausführung Abdeckplatte compact mit Abdeckrahmen, verchromt (#90082)
Leistungsteil
Leistungsteil L60
1)
Leistungsteil L100
Leistungsteil L45-25
Leistungsteil L60-30
Leistungsteil L60-40
Leistungsteil L100-30
Leistungsteil L60-30-E
Leistungsteil L100-30-E
Leistungsteil L60-30-VK
Leistungsteil L60-40-VK
Leistungsteil L100-60-30
Netzklemme 6-polig (#78045)
Netzklemme 8-polig (#78046)
(#99000)
(#99001)
(#99015)
(#99002)
(#99004)
(#99003)
(#99008)
(#99009)
(#99012)
(#99014)
(#99016)
