Limodor AriaVent ALD-F Montage- & Bedienungsanleitung

AriaVent ALD-F / ALD-FS
Montage- / Bedienungsanleitung
AriaVent ALD-F / ALD-FS
Montagehinweis: Anleitung gilt für die Aussenluftdurchlässe in
Fensterrahmenverbreiterungen mind. 65 mm, mit F7-Filter mind. 75 mm.
Für dickere Rahmen müssen Gewindebolzen zusätzlich bestellt wer-
den. Spezialanfertigungen auf Anfrage möglich.

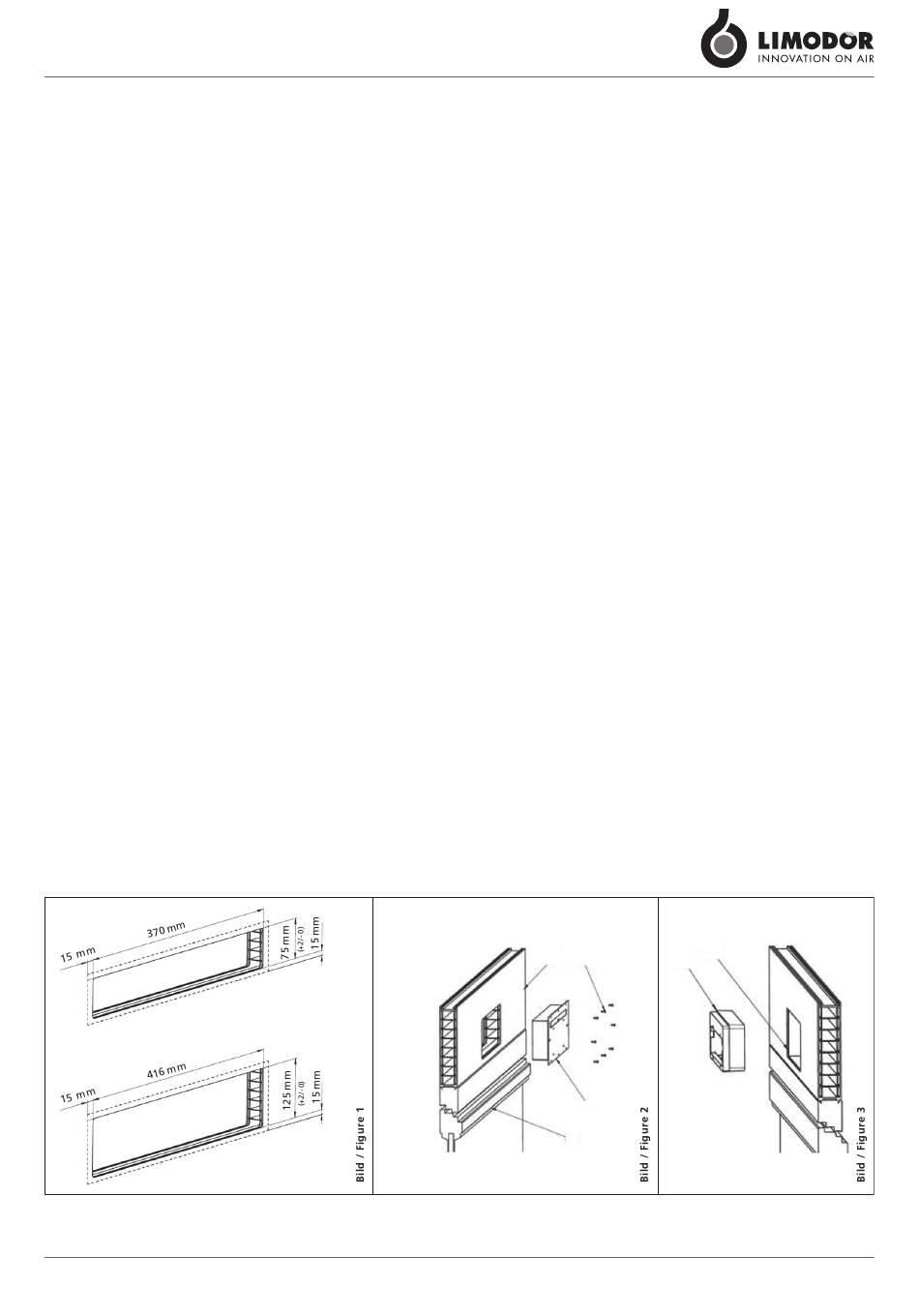

1. Aussparung für Einbaukasten (Bild 1)
Aussparung gemäss Einbaukastentyp auf Fensterrahmenverbreite-
rung aufzeichnen und Aussparung mit geeignetem Werkzeug
aussägen/herstellen. Beim nachträglichen Einbau, nach Möglich-
keit Aussparung von innen ausführen (Verlauf des Schnittes). Ein-
baukasten ohne Rand als Option erhältlich.
2. Einsetzen Einbaukasten (Bild 2)
Schutzfolie von Klebedichtband abziehen und Kasten von aussen
aufkleben. Wir empfehlen den Einbaukasten zusätzlich mit
Schrauben zu fixieren.
Achtung: Luftschlitz oben
A Rahmenverbreiterung
B Fenster
C Einbaukasten
D Schrauben (nicht im Lieferumfang enthalten)
3. Einsetzen Einbausatz breit / schmal (Bild 3)
Breit / schmal: Schalldämpfer mit Fliegengitter von innen einset-
zen (Luftschlitzöffnungen beachten).
A Rahmenverbreiterung
B Schalldämmung mit Fliegengitter
Ausschnitt für ALD-FS
Ausschnitt für ALD-F
ACHTUNG: 15 mm Umrandung für Blendenrahmen freihalten / ATTENTION: Réserver 15 mm pour couvercle d'intérieur
LIMODOR Lüftungstechnik AG
Instructions de montage / de service
AriaVent ALD-F / ALD-FS
Consigne de montage: les instructions s'appliquent aux passages d'air
frais dans les élargissements de cadres de fenêtres du moins 65 mm
avec filtre F7 min. 75 mm. Pour les cadres plus épais, des goujons fi-
letés doivent être commandés à titre supplémentaire. Fabrications
spéciales possibles sur demande.
1. Evidement pour caisson de montage (figure 1)
2. Insertion caisson de montage (figure 2)
3. Insertion kit de montage large / étroit (figure 3)
Zielstrasse 13 9050 Appenzell
T 0800 65 42 42 F 0800 65 42 52
Tracer l'évidement, selon le type de caisson de montage, sur l'élar-
gissement du cadre de fenêtre et le scier/fabriquer avec des outils
appropriés. En cas d'installation ultérieure, exécuter autant que
possible l'évidement de l'extérieur (tracé de la coupe). Caisson de
montage disponible sans bordure en option.
Ôter le film de protection du ruban d'étanchéité adhésif et coller
le caisson de l'extérieur. Nous recommandons, en plus, de fixer le
caisson de montage avec des vis.
Attention: fente d'air en haut
A Elargissement du cadre
B Fenêtre
C Caisson de montage
D Vis (non comprises dans la livraison)
Large/étroit: insérer le silencieux avec moustiquaire de l'intérieur
(tenir compte des ouvertures des fentes d'air).
A Elargissement du cadre
B Silencieux avec moustiquaire
A D
C
B
