Limodor EC400 Montageanleitung

Montageanleitung
1.0 Hinweise zum Produkt
Diese Anleitung beschreibt die Montage der Ventilatorbox als
Wand-/oder Deckenmontage. Die Montage ist durch fachkun-
dige Personen vorzunehmen.
• Die Montage des Lüftungsgerätes kann nur durchgeführt wer-
den, wenn entsprechende Erfahrung im Umgang mit den be-
nötigten Werkzeugen vorliegen.
• Lesen Sie die Anleitung vor der Montage sorgfältig durch.
• Bewahren Sie diese Anleitung sorgfältig auf.
Bestellhinweis
Artikelbezeichnung
Ventilatorbox EC400 (komplett)
Ventilatorbox AC450 (komplett)
1.1 Bestimmungsgemäßer Gebrauch
Die Ventilatorbox ist für den Einsatz in Be- und Entlüftungslei-
tungen für Industrie-/Gewerbe- oder Wohnbereiche vorgesehen.
Die Box wird als Rohreinbauteil in handelsübliche Rohrquer-
schnitte (max. NW160) verwendet. Die Innenseiten sind mit
einer abriebfesten und schallabsorbierenden Schalldämmung
verkleidet. Die Ventilatorbox ist
mit/in:
- feuchtehaltiger Luft mit Kondensatbildung im Kasten *)
- Luftansaugstellen ohne Filter (Filterklasse min. G2)
- explosionsgefährdeten Räumen
- fett-, salz-, öl- oder chlorhaltig (od. ähnlich) belasteter Abluft
*) Ausnahmen in Verbindung mit thermischer Außenisolierung am Kasten
möglich.
Die Temperatureinsatzgrenzen der Ventilatorbox betragen -20
bis +50°C. Der Aufstellungsraum muss frostsicher und trocken
sein.
Montieren Sie die Ventilatorbox nur mit geeigneten Befesti-
gungselementen und entsprechend dieser Montageanleitung.
Durch Eingriffe in das Produkt erlöschen jegliche Haftungsan-
sprüche.

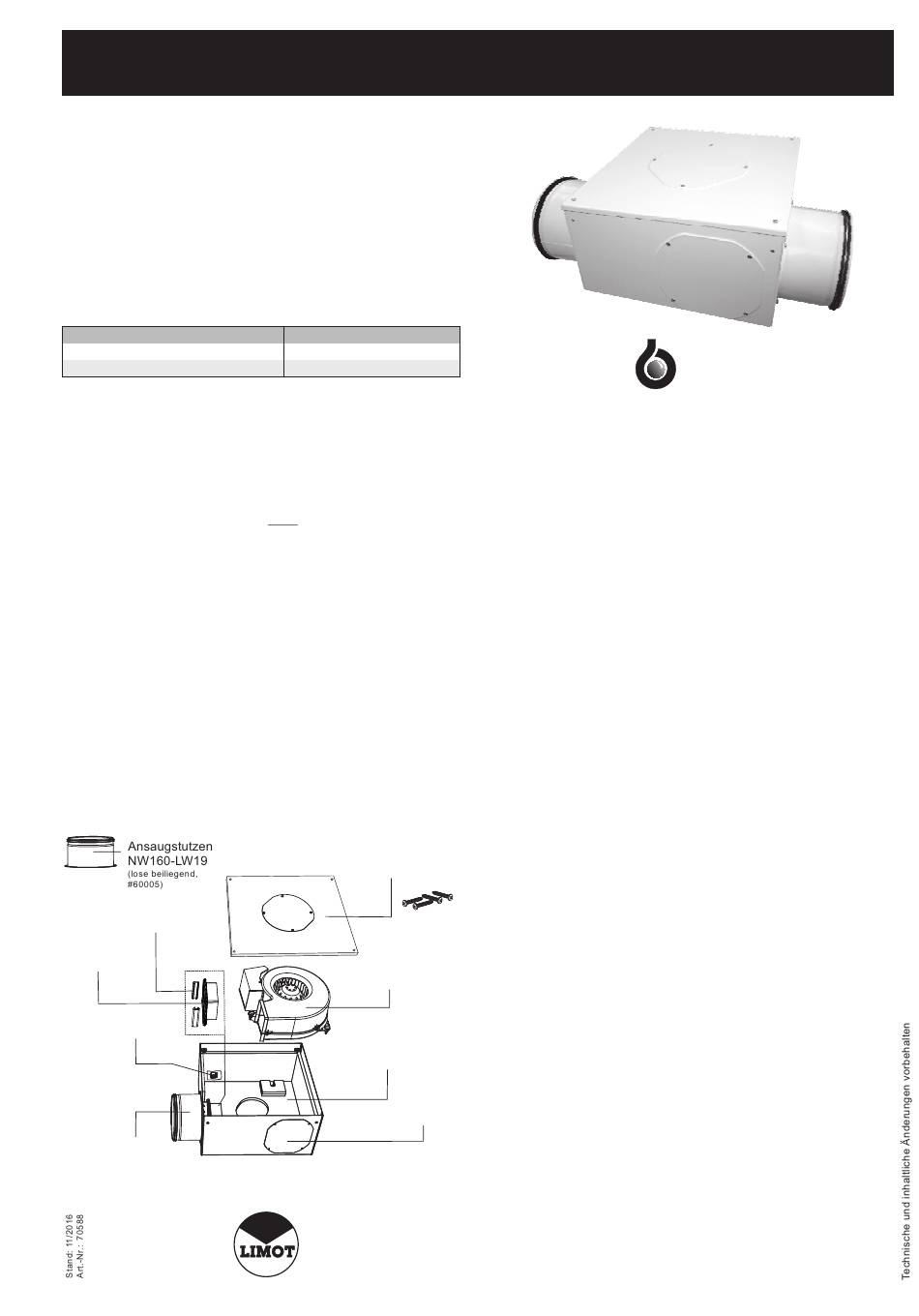

1.2 Aufbauübersicht
Ventilbefestigungsschiene
(#72012)
Ventilrahmen
Stecker -grau-
(Federleiste,
4-polig;
#78091)
Ausblasstutzen
NW160
Art.-Nr.:
62004
62008
nicht geeignet für den Einsatz
Gebläsedeckel LW/G
mit Schrauben
(#60003)
Gebläseeinsatz
(# siehe unter 4.1)
Einbaukasten LW19
(#60002)
Blinddeckel
(Abb. 1)
LIMOT GmbH & Co. KG Lüftungstechnik
Untere Wart 13 - 15
Tel.: (0 79 31) 94 49-0
e-mail: info@limot.de
Ventilatorbox EC400/AC450
1.3 Allgemeine Sicherheitshinweise
Entfernen Sie die Transportverpackung des Gerätes vollständig.
Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Sicherheitsvorschriften für die Arbeit mit
elektrischen Werkzeugen oder anderen Hilfsmitteln (z.B. für
Leitern, Tritte, usw.).
Die gültigen Arbeits- und Unfallvorschriften sind zu beachten.
Der Kontakt mit rotierenden Teilen (Motor/Laufrad) muss ver-
hindert werden.
Die Spannungsversorgung der Ventilatorbox ist für die übliche
230VAC/50Hz Stromversorgung ausgelegt. Die Steuerspan-
nung für die Drehzahlregelbarkeit der Gebläseeinsätze Serie
EC beträgt 0-10VDC.
Die Motoren besitzen einen integrierten Überlastungsschutz als
Sicherheitseinrichtung. Führt diese Einrichtung zum Abschal-
ten des Motors, muss die Ventilatorbox durch eine Fachkraft
überprüft werden.
Die Ventilatorbox erfüllt die Schutzklasse IP X4 (spritzwasser-
geschützt) und darf im Bereich 2 von Nassräumen gemäß
VDE 0100 Teil 701 installiert werden.
Die elektrische Sicherheit ist nur dann gewährleistet, wenn die
Ventilatorbox in der Installationsumgebung installiert wird.
Elektronische Bauteile im Produkt erfüllen die erforderlichen
Schutzanforderungen gemäß DIN EN 55014-2 bezüglich auf-
tretender Netzstörungen. Werden die Vorgabewerte überschrit-
ten, z.B. durch parallel betriebene Vorschaltgeräte für z.B.
Leuchtkörper, sind bei Bedarf Entstörmaßnahmen zu treffen.
Montagehinweise von parallel betriebenen elektrischen Bau-
teilen sind zu beachten.
An den Luftansaug-/ausblasöffnungen der Ventilatorbox dürfen
sich keine Personen oder lose (ansaugbare) Teile befinden.
1.4 Hinweise zur Entsorgung
Das Produkt enthält elektronische Bauteile, die als Elektronik-
schrott entsorgt werden müssen. Das Gehäuse bzw. Motor-
teile bestehen aus wiederverwendbarem Kunststoffen bzw.
Metallteilen.
Hinweis nach DIN EN 60335: Die Ventilatorbox ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen, sensorischen od. geistigen Fähig-
keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine zuständige Person beaufsichtigt oder erhielten eine Einweisung,
wie die Ventilatorbox zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu-
stellen, dass sie nicht mit der Ventilatorbox selber bzw. mit den Einzelteilen spielen.
