Limodor compact Serie Montageanleitung Seite 3

Montageanleitung Lüfterserie compact (Teil 2) -Gebläseeinheit Serie compact-

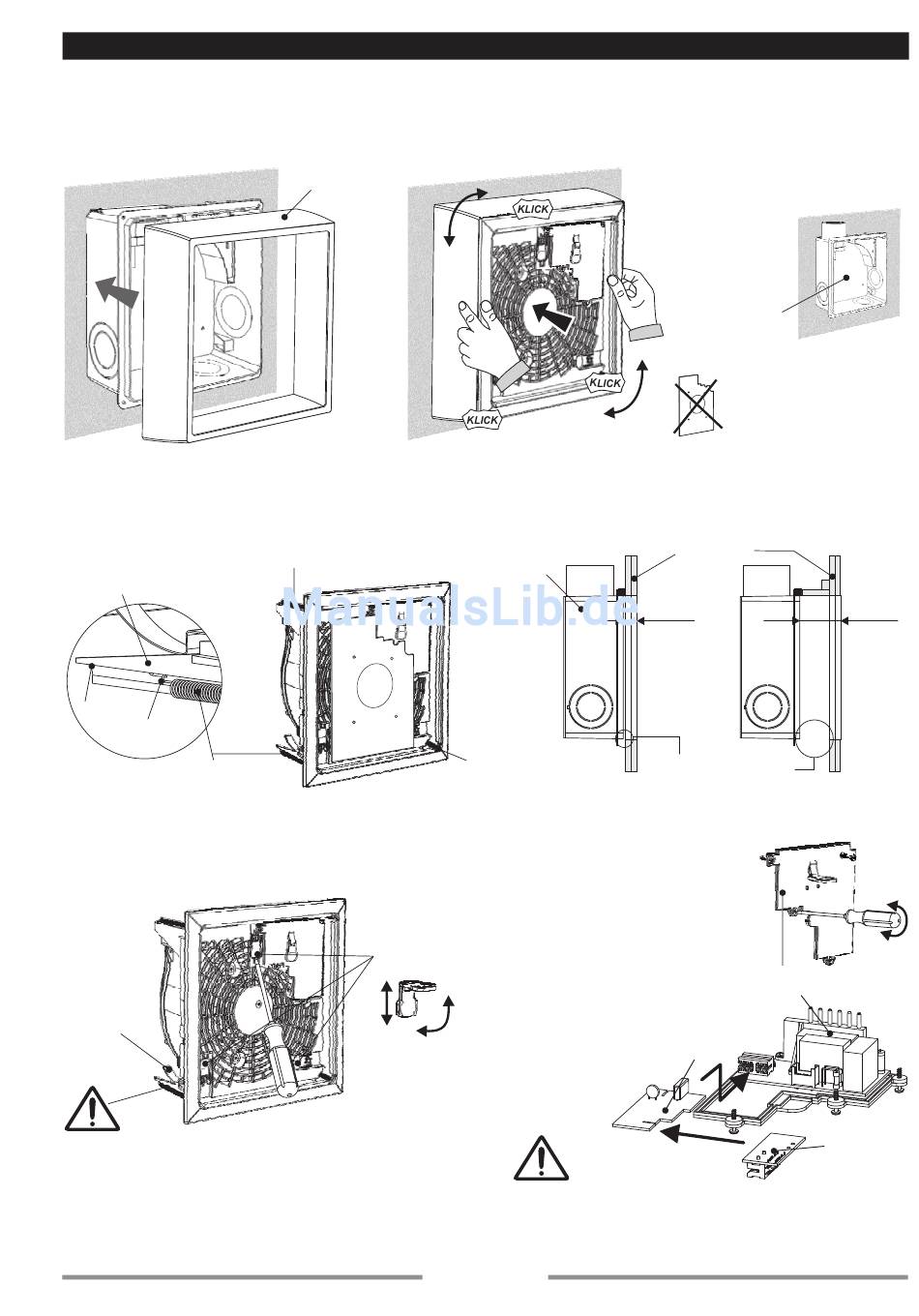

5. Fertigmontage Gebläseeinheit bei Lüfterserie compact-AP (Aufputz)
5.1 Aufputzrahmen über Einbaukasten schieben und mit der Gebläseeinheit fixieren
bis Rasthacken einrasten. Aufputzrahmen ausrichten.
6. Ausgleich Kastentiefe
Das patentierte Federsystem der Gebläseeinheit (Haltefeder am Abdeckrahmen) gleicht bis zu 80 mm zwischen zu tief eingesetztem
Kasten und Wand/Decke aus. Bei einer Einbautiefe von 41 bis 80 mm sind die 4 Haltefedern am Gebläse von Öse A in B umzuhängen.
Schachtöffnungen zwischen Kasten und Wand/Decke sind bauseitig abzudichten (Gefahr von Fremdluftansaugung und Geruchsüber-
tragungen).
Gebläseeinheit
Serie compact
Öse A
Öse B
Haltefeder
(Art.-Nr.: 71069)
7. Demontage Gebläseeinheit
Zur Demontage des Gebläseeinsatzes werden die 3 Rastfeder-
griffe mit einem Werkzeug (z.B. Schraubendreher) angehoben
und mit dem Griff ca. 1,5 cm zur Gebläsemitte verschoben.
Rastfeder
mit Sockel
(Art.-Nr.: 72159)
Gebläseeinheit festhalten! Haltefedern des Abdeck-
rahmens entspannen sich. Zur Montage des Gebläseeinsatzes
die Rastfedergriffe wieder nach außen schieben und fixieren.
9. Hinweis zur Pflege und Filterwechsel
Die Förderleistung des Lüftungsgerätes ist wesentlich vom Verschmutzungsgrad des Filters abhängig. Aus diesem Grund empfehlen
wir eine regelmäßige Filterpflege und -wartung. Weitere Hinweise sind der Pflege und Wartungsanleitung zu entnehmen.
Aufputzrahmen
compact
Haltefeder (4x)
Rastfedergriff
(Art.-Nr.: 72158)
2.
ca. 90°
1.
1. Anheben
2. Schieben
Seite 3 von 4
Einbaukasten
compact
Federbolzen
-für Haltefeder-
(Art.-Nr.: 71070)
8. Hinweise zum Leistungsteil/Steuermodule
Das Leistungsteil ist an der Gebläse-
einheit mit 4 Kreuzschlitzschrauben
befestigt und in unterschiedlichen
Volumenstromausführungen (siehe
Pkt. 10) erhältlich. Bei Austausch sind
ggf. nachfolgende Punkte zu berück-
sichtigen:
- Hinweise unter Pkt.1.1 und 1.2
- Druckverlustberechnung des Lüfters
Hinweise, Einstellmöglichkeiten und
Montage zu den Steuermodulen siehe
separater Mon-
tageanleitung
des Produktes.
Hinweise
bei Montage-
arbeiten siehe
Pkt. 1.1 und 1.2!
5.2 Montage Filter und Abdeck-
platte siehe unter 4.2 und 4.3.
Hinweis bei Montage Einbaukasten
compact (Ausblasstutzen: seitlich)
Aufputzrahmen
compact -Ausblas
seitlich- (Art.-Nr.:
95043) verwen-
den.
Einbaukasten
Serie compact
Bei Lüfterserie compact/H
(Stutzenlage: HINTEN)
Regulierplatte entfernen!
Montagewand
10 - 40 mm
= Öse A
(Standard)
Gefahr von Fremdluftansaugung und/oder
Geruchsübertragungen. Schachtöffnung
dauerhaft dicht verschließen!
Leistungsteil der
Gebläseeinheit
Nachlaufmodul Serie
C-NR (Grund-
modul)
41 - 80 mm
= Öse B
(4x)
Zusatzmodul
