- Seite 1 BETRIEBSANLEITUNG...
-
Seite 3: Konformitätserklärung
Konformitätserklärung Der Unterzeichnete Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkt: ISM 3.75.3 400V 70184613985 Streintrennmaschine: Art. Nummer: den Bestimmungen entsprechen: • Europäischen richtlinie maschinen 2006/42/CE • "NIEDESPANNUNGSRICHTLINIE" 2006/95/CE •... -
Seite 5: Inhaltsverzeichnis
BETRIEBSANLEITUNG UND ERSATZTEILLISTE INHALTSVERZEICHNIS SEITE Grundlegende Sicherheitshinweise..................6 Symbole ..........................6 Typenschild ..........................7 Sicherheitshinweise.......................7 Maschinenbeschreibung ......................9 Kurzbeschreibung........................9 Verwendungszweck .......................9 Baugruppen..........................9 Technische Daten ........................ 11 Montage und erstmalige Inbetriebnahme................12 Montage des Schneidkopfes ....................12 Werkzeugmontage ....................... 13 Maschine mit elektrischem Motor ..................13 Wasserkühlung und Rolltisch ..................... -
Seite 6: Grundlegende Sicherheitshinweise
Beachten der Betriebsanleitung und die Einhaltung der Inspektions- und Wartungsvorschriften. 1.1 Symbole Wichtige Anweisungen und Warnhinweise sind durch Symbole auf der Maschine dargestellt. Die folgenden Symbole sind auf NORTON-Maschinen vorhanden. Die Bedeutung von jedem Symbol ist im Folgenden erklärt: Die Bedienungsanleitung lesen, bevor Sie die Gehörschutz tragen... -
Seite 7: Typenschild
• Betreiben Sie die Maschine nur mit vorschriftsmäßig geschlossenem Blattschutz. • Benutzen Sie nur NORTON-Diamantsägeblätter, da der Einsatz anderer Werkzeuge, die Beschädigung der Maschine zufolge haben kann. • Halten Sie sich an die Dokumentationen der Sägeblätter um das richtige Blatt für ihre... - Seite 8 Elektrischer Antrieb • Stellen Sie die Maschine ab und trennen Sie diese vor jedem Eingriff vom Netz. • Den ON-OFF Schalter können Sie mit einem Vorhängeschloss sichern wie es auf dem Bild gezeigt ist. • Halten Sie elektrische Verbindungen frei von Wasser und Wassernebel. •...
-
Seite 9: Maschinenbeschreibung

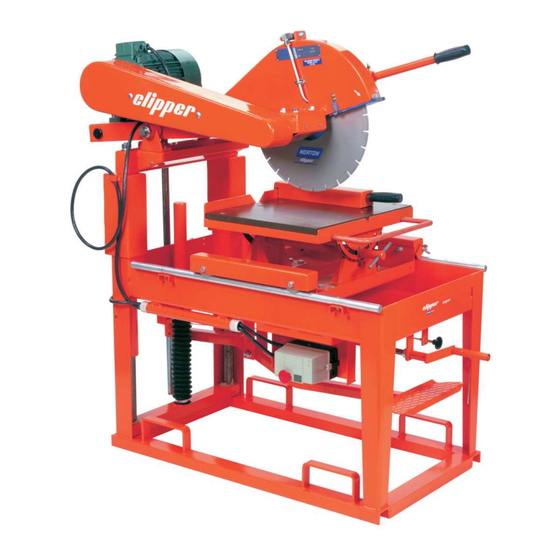

2.1 Kurzbeschreibung Die ISM ist eine leistungsstarke, robuste Trennmaschine für den Dauereinsatz auf der Baustelle oder im Betrieb. In Verbindung mit NORTON Diamantsägeblättern stellt die ISM ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Blockstein- und feuerfesten Materialensägen dar. - Seite 10 Grundgestell (1) Verwindungssteife Profilrahmen-Schweißkonstruktion. Angeschraubte präzise Laufrohre zur Führung des Rolltisches. Eine Wasserwanne (3) mit Ablaßstopfen ist im Grundgestell enthalten. Auf dem unteren Rahmen gibt es 4 Ösen (2) zum Transport mittels Gabeln. Diese können auch als Kranösen benutzt werden. Schneidkopf (2) Geschweißte Stahlkonstruktion, welche auch den Blattschutz einschließt.
-
Seite 11: Technische Daten
2.4 Technische Daten Antriebsmotor 5,5 kW (7,4 PS) 400V, Dreiphasenstrom NVR 50Hz 1490 min Motorschutzart IP54 Stern-Dreieck-Wendeschalter mit thermischem Überstromrelais, Schalter Unterspannungsauslöser (NVR) und Not-Aus Max. Blattdurchmesser 500 mm Blattaufnahmen 25,4 mm Schnittlänge max. 500 mm Schnittiefe max. 190 mm (ohne Umdrehen des Materials) Mitnehmerflansch 115 mm... -
Seite 12: Montage Und Erstmalige Inbetriebnahme
3 Montage und erstmalige Inbetriebnahme Damit den Kopf nicht während des Transportes beschädigt wird, ist diese in der Wasserwanne gelegt und muß aufgebaut werden. Bevor Sie die Maschine zum ersten Mal benutzen, sind folgende Schritte zu unternehmen. 3.1 Montage des Schneidkopfes Kopf Maschine Befestigen Sie den Kopf am Hebebrücke. -
Seite 13: Werkzeugmontage
3.2 Werkzeugmontage Benutzen sie ausschließlich NORTON-Diamantsägeblätter. Blattdurchmesser bis 500 mm können verwendet werden. Alle eingesetzten Werkzeuge müssen hinsichtlich ihrer zulässigen maximalen Schnittgeschwindigkeit auf die maximale Antriebsdrehzahl der Maschine ausgelegt sein. Schalten Sie die Maschine aus und trennen Sie diese vom Stromnetz, bevor Sie ein neues Sägeblatt aufspannen. -
Seite 14: Wasserkühlung Und Rolltisch
3.4 Wasserkühlung und Rolltisch Ihre Maschine ist ohne Rolltisch und Wasserpumpe geliefert. Es gibt zwei mögliche Tische, die Sie bei uns bestellen können: einen flachen (Art.Nummer 00310004704) und einen schwenkbaren Tisch (Art.Nummer 00310004702). Diese sind großdimensionierte, äußerst stabile Auflagetische, mit Anschlagschiene und Parallelanschlag. Das Führungssystem des Rolltisches erlaubt präzisen Schnitt im Werkstoff. -
Seite 15: Transport Und Lagern
4 Transport und Lagern Einige Maßnahmen müssen Sie nehmen, damit die Maschine sicher transportiert wird. 4.1 Transportsicherung Demontieren Sie das Diamantblatt und leeren Sie die Wasserwanne vor dem Transport, Verfahren oder Versetzen der Maschine. Nehmen Sie auch den Rolltisch ab. 4.2 Transportvorgang Wenn die Maschine mittels einem Gabelstapler oder ein Krangeschirr transportiert sein soll, benutzen Sie ausschließlich die Transportösen an den Eckholmen, da andere Teile der Maschine... -
Seite 16: Aufstellen Und Betrieb Der Maschine
5 Aufstellen und Betrieb der Maschine In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellen Um die Maschine sicher zu betreiben, sollen Sie folgendes beachten. 5.1.1 Angaben zum Einsatzort • Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern könnte. •... -
Seite 17: Wichtige Hinweise Zum Schneiden
HINWEIS : Alternativ können Sie den Schneidkopf von Hand oder mit dem Fußpedal in der gewünschten Position halten. Sie können auch die Handkurbel benutzen, um die Tiefe zu erreichen. Wenn z.B. bei sehr dichten und festen Materialien der Schneiddruck sehr groß wird, sollten Sie in zwei oder drei Stufen auf volle Tiefe durchschneiden. - Seite 18 Verwenden Sie beim Keilriemenwechsel einen passende, gleichlänge Satz. Wechseln Sie keinen Einzelkeilriemen! Fetten und Ölen Die NORTON-Maschine ist mit wartungsfreien Lagern ausgerüstet. Die Maschine brauchen Sie deshalb weder ölen noch fetten. Reinigen der Maschine Die Lebensdauer Ihrer Maschine ist von ihrem Pflege abhängig. Säubern Sie die Maschine am Ende eines jeden Arbeitstages und hierbei besonders die Wasserpumpe, den Motor, die Flansche und die Wasserwanne, damit Sie diese Maschine so lang wie möglich benutzen können.
-
Seite 19: Störung - Ursachen Und Beseitigung
7 Störung - Ursachen und Beseitigung 7.1 Verhalten bei Störungen Bei Betriebsstörungen, schalten Sie die Maschine aus, trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache Abhilfe Falsche... -
Seite 20: Schaltplan
7.3 Schaltplan... -
Seite 21: Ersatzteilbestellung
Ersatzteile für den Motor müssen direkt beim Hersteller oder bei nächstem Vertragshändler bestellt werden: So können Sie Zeit und Geld sparen! Diese Maschine wurde hergestellt von Saint-Gobain Abrasives S.A.: 190, Bd. J.F. Kennedy L-4930 BASCHARAGE Grand-Duché de Luxembourg Tel. : 00352-50401-1 Fax : 00352-501633 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com... - Seite 22 Fax: 0034 935 68 6714 Fax : 0043 662 43 01 75 e-mail:Comercial.sga-apa@saint-gobain.com e-mail : office@sga.net Tschechische Republik Ungarn Norton Diamantove Nastroje Sro Saint-Gobain Abrasives KFT. Vinohrdadska 184 Budafoki u. 111 CS-13000 PRAHA 3 H-1117 BUDAPEST Tel: 0042 0267 13 20 21...
- Seite 24 SAINT-GOBAIN ABRASIVES 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel.: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com www.construction.norton.eu 10.11.08...
