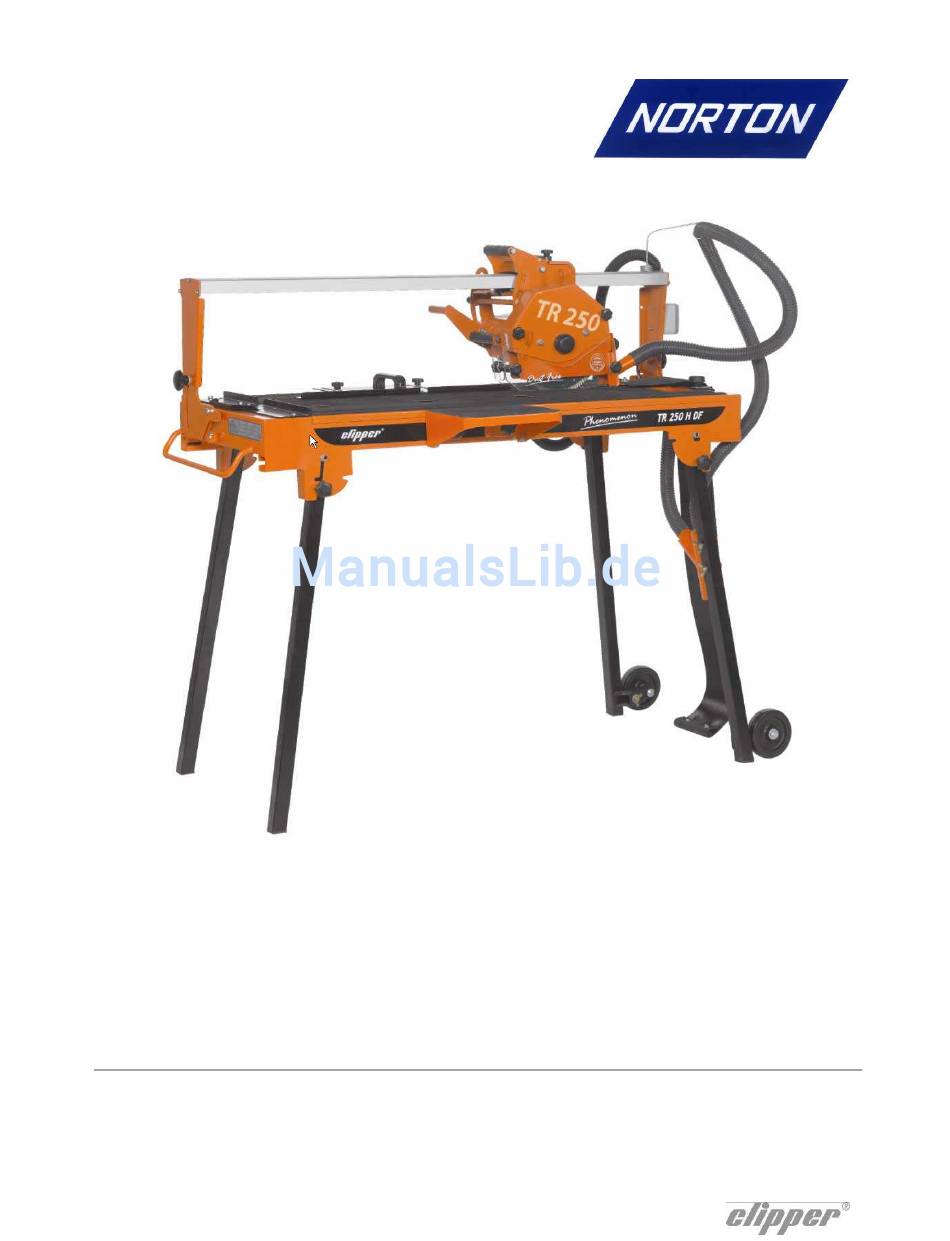

- Seite 1 TR 250 H DF BETRIEBSANLEITUNG...
-
Seite 3: Konformitätserklärung
190, BD J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkte: TR 250 H DF 70184640816 Fliesenschneidmaschinen: Art. Nummer: · TR 250 H DF UK 70184640817 Art. Nummer: den Europäischen Bestimmungen : • Maschinenrichtlinie 2006/42/CE • Niederspannungsrichtlinie 2006/95/CE • Elektromagnetische Kompatibilität 2004/108/CE Und der Europäischen Norm:... -
Seite 5: Inhaltsverzeichnis
TR 250 H DF BETRIEBSANLEITUNG SEITE Grundlegende Sicherheitshinweise ..................6 Symbole..........................6 Typenschild ..........................7 Sicherheitshinweise....................... 7 Maschinenbeschreibung ......................8 Kurzbeschreibung........................8 Verwendungszweck ....................... 8 Baugruppen..........................8 Technische Daten ........................9 Technische Daten des empfohlenen Staubsaugers ............9 Montage und erstmalige Inbetriebnahme ................10 Ausklappen der Füße...................... -
Seite 6: Grundlegende Sicherheitshinweise
1 Grundlegende Sicherheitshinweise Die TR250 H DF ist ausschließlich zum Trocken-Sägen mit angeschlossenem Staubsauger von abrasiven Baumaterialien mit NORTON-Diamantsägeblättern hauptsächlich vor Ort, auf der Baustelle, bestimmt. Eine andere oder darüber hinausgehende Benutzung entgegen den Hinweisen des Herstellers gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender. -
Seite 7: Typenschild
• Halten Sie elektrische Verbindungen frei von Wasser und Wassernebel. • Erden Sie die TR 250 H DF richtig. Lassen Sie im Zweifelsfall Ihr Stromnetz von einem zugelassenen Elektrofachmann untersuchen. • Drücken Sie im Notfall auf den roten Knopf des Schalters. Dies wird die Maschine sofort abschalten. -
Seite 8: Maschinenbeschreibung
Die TR250 H DF ist eine leistungsstarke, robuste Trennmaschine für den Einsatz auf der Baustelle oder im Betrieb. Die Maschine ist nur für den Trockenschnitt, mit angeschlossenem Staubsauger ausgelegt. In Verbindung mit NORTON Diamantsägeblättern stellt die TR250 ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Stein- und Keramiktrennmaschinen dar. -
Seite 9: Technische Daten
< 2,5 m/s 2.5 Technische Daten des empfohlenen Staubsaugers Der Staubsauger gehört nicht zum Lieferumfang der Maschine. Um absolut staubfrei und ohne gesundheitliches Risiko arbeiten zu können, empfehlen wir den Norton Clipper Staubsauger CV 401, mit folgenden Daten: Leistung 2 x 1200 W... -
Seite 10: Montage Und Erstmalige Inbetriebnahme
Schläuche von der Absaugung am Verteiler anschließen. Den korrekten Sitz der Schläuche an den Ansaugtrichtern überprüfen. 3.3 Werkzeugmontage Benutzen sie ausschließlich NORTON-Diamantsägeblätter. Blattdurchmesser von 250 mm müssen verwendet werden. Alle eingesetzten Werkzeuge müssen hinsichtlich ihrer zulässigen maximalen Schnittgeschwindigkeit auf die maximale Antriebsdrehzahl der Maschine ausgelegt sein. Schalten Sie die Maschine aus und trennen Sie diese vom Stromnetz, bevor Sie ein neues Sägeblatt... -
Seite 11: Elektrischer Anschluss
• ACHTUNG: Das Blatt muss nach rechts drehen! Der auf dem Blatt befindliche Drehrichtungspfeil muss mit dieser Drehrichtung übereinstimmen! Bei falscher Drehrichtung wird das Blatt sehr schnell stumpf! • Setzen Sie den äußeren Flansch und die Sechskantmutter (Linksgewinde) wieder auf und ziehen Sie diese mit dem 30mm-Schlüssel fest. -
Seite 12: Transport Und Lagern
4 Transport und Lagern Gehen Sie wie folgt vor, wenn Sie die Maschine sicher transportieren wollen. 4.1 Transportsicherung Demontieren Sie das Diamantblatt und leeren Sie die Wanne vor dem Transport oder Versetzen der Maschine. Sichern Sie den Schneidkopf auf der Schiene mit der Rändelschraube auf dem Schneidkopf. -
Seite 13: Aufstellen Und Betrieb Der Maschine
5 Aufstellen und Betrieb der Maschine In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellen Um die Maschine sicher zu betreiben, sollen Sie folgendes beachten. 5.1.1 Angaben zum Einsatzort • Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern könnte. •... -
Seite 14: Schneiden Mit Festgestelltem Schneidkopf
Legen Sie das zu schneidende Material auf den Tisch und gegen den Anschlag. • Schalten Sie den Staubsauger und den Antriebsmotor ein. • Führen Sie das Blatt mit mäßigem Druck gegen das Material, wie auf der Skizze angedeutet. 5.3 Gehrungsschnitt 45° Gehrungsschnitte sind mit der TR 250 H DF mögli ch... -
Seite 15: Wichtige Hinweise Zum Schneiden
• Die beiden Plexiglas Flansche abbauen (1) • Die linke Tischauflage aufklappen und mit der Stütze (2) sichern. Die 45° Stellung ist ab Werk eingestellt. • Den 45° Anschlag (liegt in der Wanne) (3) mit den beiden Rändelschrauben befestigen. Sicherstellen, dass das Werkzeug nicht in die Führung schneidet. •... -
Seite 16: Wartung, Pflege, Inspektionen
6 Wartung, Pflege, Inspektionen Sorgen Sie für eine regelmäßige Wartung um die Lebensdauer und Verfügbarkeit der Maschine zu erhöhen. Folgen Sie dafür diesem Wartungsplan: Optische Kontrolle (Zustand, dicht) Gesamte Maschine Säubern Flansche und Blattaufnahme Säubern Wwanne Säubern Motorgehäuse und Kühlrippen säubern Erreichbare Muttern und Schrauben Nachziehen... -
Seite 17: Störung - Ursachen Und Beseitigung
7 Störung - Ursachen und Beseitigung 7.1 Verhalten bei Störungen Schalten Sie die Maschine bei Betriebsstörungen aus und trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache Abhilfe... -
Seite 18: Ersatzteilbestellung
So können Sie Zeit und Geld sparen! Diese Maschine wurde hergestellt von: Saint-Gobain Abrasives S.A. 190, Bd. J. F. Kennedy L-4930 BASCHARAGE Grand-duché de Luxembourg Tel. : 00352-50 401-1 Fax : 00352-50 16 33 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com... - Seite 19 Norton.edilizia@saint-gobain.com Fax : 0800 622 385 e-mail : nortondiamonduk@saint-gobain.com Tschechische Republik Ungarn Saint-Gobain Abrasives KFT. Norton Diamantove Nastroje Sro Banyaleg Utca 60B Vinohrdadska 184 CS-13000 PRAHA 3 H-1225 BUDAPEST Tel: ++36 1 371 2250 Tel: 0042 0267 13 20 21...
