JUMBO 651 230/400V
BETRIEBSANLEITUNG
Übersetzung der Originalbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Norton JUMBO 651

Inhaltszusammenfassung für Norton JUMBO 651

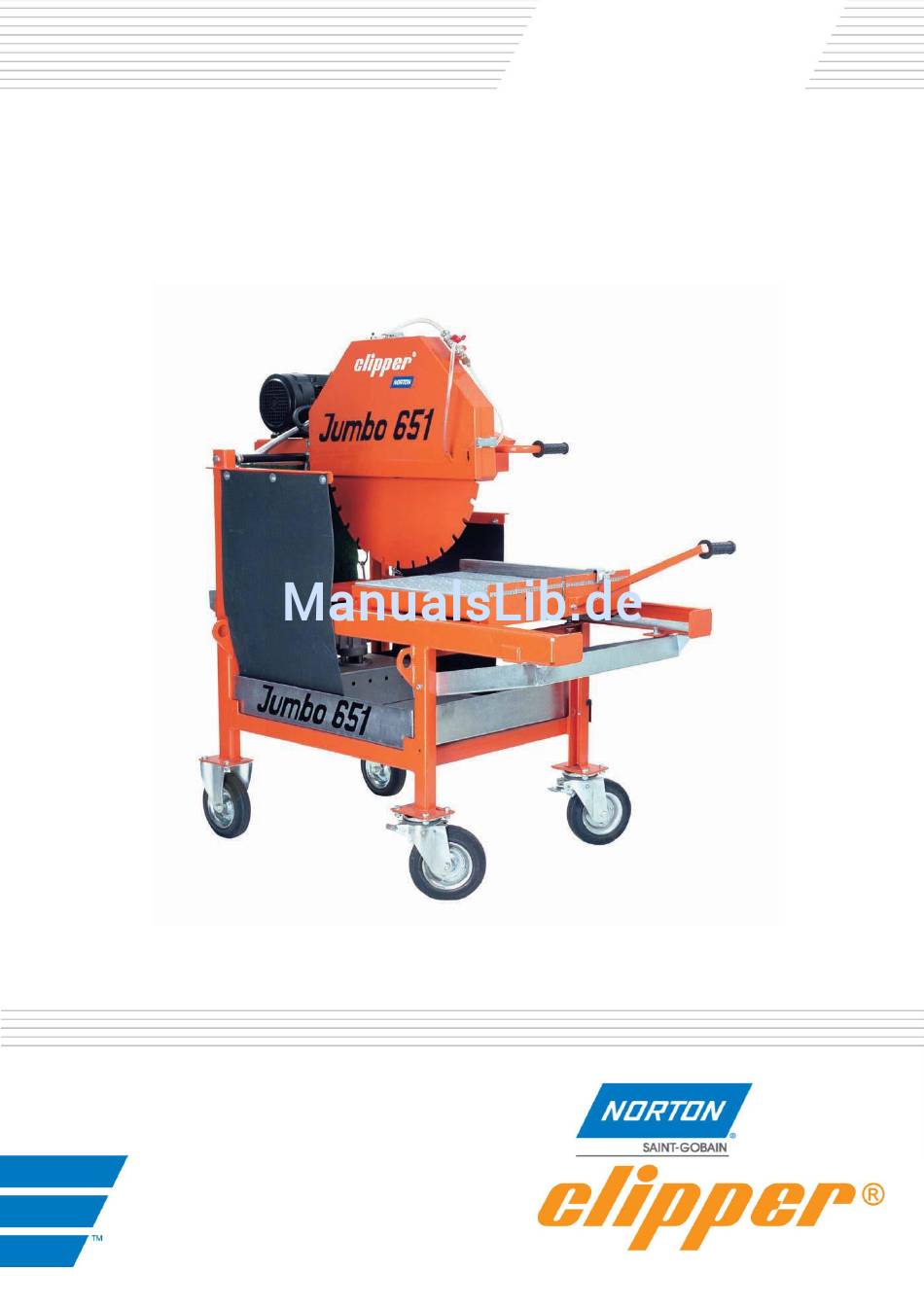

  • Seite 1 JUMBO 651 230/400V BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung...
  • Seite 2 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE...

  • Seite 3: Konformitätserklärung

    JUMBO 651 230/400V_MAN_DE Konformitätserklärung Der Unterzeichnete Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD J. F. KENNEDY L- 4930 BASCHARAGE Erklärt hiermit, dass folgende Produkt: Jumbo 651 400V EWP 70184614005 Betonglättmaschine: Code : Jumbo 651 230V MONO 70184694636 Den Bestimmungen entsprechen: ...
  • Seite 4 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE...

  • Seite 5: Inhaltsverzeichnis

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE JUMBO 651 230/400V : BETRIEBSANLEITUNG INHALTSVERZEICHNIS SEITE 1 Grundlegende Sicherheitshinweise ..................6 1.1 Symbole ..........................6 1.2 Typenschild ..........................7 1.3 Sicherheitshinweise ........................ 7 2 Maschinenbeschreibung......................8 2.1 Kurzbeschreibung ........................8 2.2 Verwendungszweck ....................... 8 2.3 Baugruppen ..........................8 2.4 Technische Daten .........................

  • Seite 6: Grundlegende Sicherheitshinweise

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 1 Grundlegende Sicherheitshinweise Die Jumbo 651 ist ausschließlich zum Sägen von abrasiven Baumaterialien mit NORTON- Diamantsägeblättern hauptsächlich vor Ort, auf der Baustelle, bestimmt. Eine andere oder darüber hinausgehende Benutzung entgegen den Hinweisen des Herstellers gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender.

  • Seite 7: Typenschild

    Bild gezeigt ist.  Halten Sie elektrische Verbindungen frei von Wasser und Wassernebel.  Erden Sie die Jumbo 651 richtig. Lassen Sie im Zweifelsfall Ihr Stromnetz von einem zugelassenen Elektrofachmann untersuchen.  Schalten Sie die Maschine im Notfall sofort ab.

  • Seite 8: Maschinenbeschreibung

    2.1 Kurzbeschreibung Die Jumbo 651 ist eine leistungsstarke, robuste Trennmaschine für den Dauereinsatz auf der Baustelle oder im Betrieb. In Verbindung mit NORTON Diamantsägeblättern stellt die Jumbo 651 ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Blocksteinsägen dar.
  • Seite 9 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE Grundgestell (1) Verwindungssteife Rohrrahmen-Schweißkonstruktion. Angeschraubte präzise Laufrohre zur Führung des Rolltisches. Der Rahmen steht auf 4 Transporträdern (zwei davon mit Feststellbremse). Kranösen befinden sich an den vier Eckholmen der Maschine. Schneidkopf (2) Geschweißte Stahlkonstruktion. Auf der Konsole sind Antriebsmotor, Keilriemenschutz sowie Blattschutz befestigt.

  • Seite 10: Technische Daten

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE Elektrischer Motor Motor mit 5,5kW: Der eingebaute Unterspannungsauslöser (NVR) verhindert, z.B. bei Spannungsausfall, das unbeabsichtigte Wiederanlaufen des Motors, wenn wieder Spannung anliegt. Eine thermische Überlastsicherung schützt den Motor und verhindert das Wiederanlaufen des Motors außerhalb des zulässigen Betriebstemperaturbereiches. Der Thermoschutzschalter kann aus zwei Gründen ansprechen:...

  • Seite 11: Erklärung Über Die Vibrationsemissionen

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 2.5 Erklärung über die Vibrationsemissionen Der Vibrationsemission erklärter Wert folgend EN 12096. Maschine Gemessener Emissionswert K-Unsicherheit Benutztes Werkzeug Modell/Code von Vibrationen m/s2 m/s2 Modell/Code JUMBO 651 400V EWP <2.5 Norton Pro BS -12 70184614005 JUMBO 651 230V <2.5...

  • Seite 12: Erklärung Über Die Emissionen Von Laerm

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 2.6 Erklärung über die Emissionen von Laerm Erklärter Wert der Emission folgenden Lärms EN ISO 11201 und NF EN ISO 3744. Maschine Schalldruckpegel K-Unsicherheit Schalleistungspegel K-Unsicherheit Modell/Code (Schalldruckpegel (Schalleistungspegel EN ISO 11201 NF EN ISO 3744...

  • Seite 13: Montage Und Erstmalige Inbetriebnahme

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 3 Montage und erstmalige Inbetriebnahme Die Maschine wird einsatzbereit ausgeliefert. Bevor Sie die Maschine zum ersten Mal benutzen, sind folgende Schritte zu unternehmen. 3.1 Werkzeugmontage Benutzen sie ausschließlich NORTON-Diamantsägeblätter. Blattdurchmesser bis 650 mm können verwendet werden.

  • Seite 14: Wasserkühlung

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 400V Motor Schalten Sie den Stern-Dreieck-Schalter erst auf Y. Die Wasserpumpe schaltet sich ein. Nachdem der Motor seine Nenndrehzahl erreicht hat, schalten Sie auf . Drehrichtung Prüfen Sie, ob die Drehrichtung des Blattes mit der Drehrichtung der Welle übereinstimmt. (siehe Hinweis auf Blattschutz).

  • Seite 15: Transport Und Lagern

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 4 Transport und Lagern Einige Maßnahmen müssen Sie treffen, damit die Maschine sicher transportiert wird. 4.1 Transportsicherung Demontieren Sie das Diamantblatt und leeren Sie die Wasserwanne vor dem Transport, Verfahren oder Versetzen der Maschine. Sichern Sie den Rolltisch, damit er sich nicht während des Transportes bewegt: ...

  • Seite 16: Aufstellen Und Betrieb Der Maschine

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 5 Aufstellen und Betrieb der Maschine In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellen Um die Maschine sicher zu betreiben, sollen Sie folgendes beachten. 5.1.1 Angaben zum Einsatzort ...

  • Seite 17: Wichtige Hinweise Zum Schneiden

    Rückbewegung, sollen Sie nicht schneiden. 5.2.3 Wichtige Hinweise zum Schneiden  Sie können mit der Jumbo 651 Maschine Materialteile, die bis 50 kg wiegen und die max. 600x500x265mm groß sind, sägen.  Prüfen Sie vor Arbeitsbeginn die Werkzeuge auf festen Sitz und einwandfreien Zustand.

  • Seite 18: Wartung, Pflege, Inspektionen

    Verwenden Sie beim Keilriemenwechsel einen passenden, gleichlängen Satz. Wechseln Sie keinen Einzelkeilriemen! Fetten und Ölen Die NORTON-Maschine ist mit wartungsfreien Lagern ausgerüstet. Die Maschine brauchen Sie deshalb weder ölen noch fetten. Reinigen der Maschine Die Lebensdauer Ihrer Maschine ist von ihrer Pflege abhängig. Säubern Sie die Maschine am Ende eines jeden Arbeitstages und hierbei besonders die Wasserpumpe, den Motor, die Flansche und die Wasserwanne, damit Sie diese Maschine so lang wie möglich benutzen können.

  • Seite 19: Störung - Ursachen Und Beseitigung

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 7 Störung - Ursachen und Beseitigung 7.1 Verhalten bei Störungen Bei Betriebsstörungen, schalten Sie die Maschine aus, trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden. 7.2 Anleitung zur Fehlersuche Störung...

  • Seite 20: Schaltplan

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 7.3 Schaltplan 400V Motor mit dreiphasiger Wasserpumpe...
  • Seite 21 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 400V Motor mit einphasiger Wasserpumpe...
  • Seite 22 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 230V Motor...

  • Seite 23: Ersatzteilbestellung

    VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE 7.4 Ersatzteilbestellung Bei der Bestellung von Ersatzteilen sind immer die folgenden Informationen anzugeben:  Seriennummer (bestehend aus sieben Ziffern)  Ersatzteil Nr.  Genaue Bezeichnung  Stückzahl  Genaue postalische Anschrift  Bitte gewünschte Versandart genau angeben.
  • Seite 24 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE Ersatzteile, Sägeblätter und technische Beratung können Sie auch bei lokalen Vertragshändlern erhalten.
  • Seite 25 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE...
  • Seite 26 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE...
  • Seite 27 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE...
  • Seite 28 VERS.2015.05.11 JUMBO 651 230/400V_MAN_DE www.construction.norton.eu Saint-Gobain Abrasives 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com...
