Inhaltszusammenfassung für Norton CM 501
- Seite 1 CM 501 BETRIEBSANLEITUNG...
-
Seite 3: Konformitätserklärung
70184627018 CM 501 3.55.3 400V Art. Nr / Modell: 70184628230 CM 501 1.40.3 400V 70184628232 CM 501 5.55.3 400V 70184628233 CM 501 3.55.3 230/400V BI 70184628234 CM 501 1.40.3 230/400V BI 70184628235 CM 501 3.20.1 115V 70184628236 CM 501 3.30.1 230V 70184628235 CM 501 3.55.3 525V... -
Seite 5: Inhaltsverzeichnis
CM501 BETRIEBSANLEITUNG UND ERSATZTEILLISTE INHALTSVERZEICHNIS SEITE Grundlegende Sicherheitshinweise ..................6 Symbole..........................6 Typenschild ..........................7 Sicherheitshinweise....................... 7 Maschinenbeschreibung ......................9 Kurzbeschreibung........................9 Verwendungszweck ....................... 9 Baugruppen..........................9 Technische Daten ........................ 11 Montage und erstmalige Inbetriebnahme ................13 Werkzeugmontage ....................... 13 Elektrischer Anschluß... -
Seite 6: Grundlegende Sicherheitshinweise
Beachten der Betriebsanleitung und die Einhaltung der Inspektions- und Wartungsvorschriften. 1.1 Symbole Wichtige Anweisungen und Warnhinweise sind durch Symbole auf der Maschine dargestellt. Die folgenden Symbole sind auf NORTON-Maschinen vorhanden. Die Bedeutung der Symbole ist im Folgenden erklärt: Die Bedienungsanleitung lesen, bevor Sie die Gehörschutz tragen... -
Seite 7: Typenschild
Demontieren Sie sofort beschädigte oder verschlissene Sägeblätter, da sie bei der Rotation eine Unfallgefahr darstellen. Benutzen Sie nur NORTON-Diamantsägeblätter da der Einsatz anderer Werkzeuge die Beschädigung der Maschine zufolge haben kann. Tragen Sie eine Sicherheitsbrille während des Schnittes und eine Atemschutzmaske während des Trockenschnittes. - Seite 8 • Den ON-OFF Schalter für 400V-Motoren oder den 0/1 Schalter für 230V/400V Motoren können Sie mit einem Vorhängeschloss sichern wie es auf dem Bild gezeigt ist.
-
Seite 9: Maschinenbeschreibung

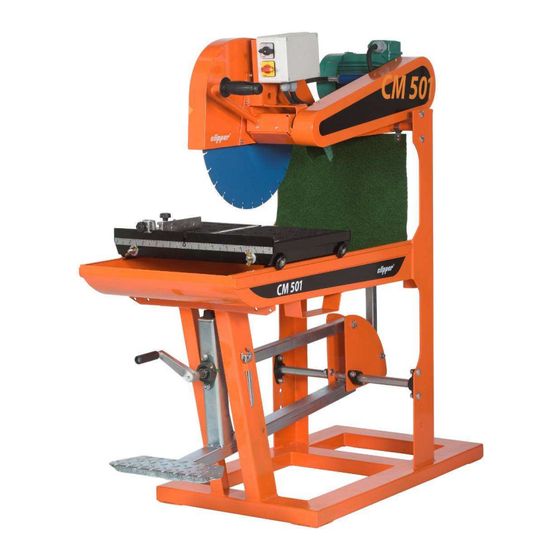

2.1 Kurzbeschreibung Die CM501 ist eine leistungsstarke, robuste Trennmaschine für den Dauereinsatz auf der Baustelle oder im Betrieb. In Verbindung mit NORTON Diamantsägeblättern stellt die CM501 ein Höchstmaß an Qualität und Leistung auf dem Gebiet der Steintrennmaschinen dar. 2.2 Verwendungszweck Sie ist wahlweise für Naß- oder Trockenschnitt zum Trennen von Materialien wie Keramik,... - Seite 10 Schneidkopf (2) Geschweißte Stahlkonstruktion. Auf der Konsole sind Antriebsmotor (10), Blattschutz (3), sowie Keilriemenschutz (4) angeordnet. Der Gewichtsausgleich für den Schneidkopf erfolgt durch eine Zugfeder. Blattschutz (3) Geschweißte Stahlkonstruktion. Der Blattschutz mit Ø 500 mm gibt dem Benutzer und der Umwelt während des Schneidens Sicherheit und freie Sicht auf seine Arbeit.
-
Seite 11: Technische Daten
2.4 Technische Daten Ausführung Art.Nr. 2,2kW 115V 1 Phase NVR 50Hz 70184628235 3000min 2,2kW 230V 1 Phase NVR 50Hz 70184628236 3000min 3kW 400V 3 Phasen NVR 50Hz 70184628230 3000min Motor 3kW Zwei-Spannung 230V/400V 3 70184628234 Phasen NVR 50Hz 3000min 4kW Zwei-Spannung 230V/400V 3 70184628233 Phasen NVR 50Hz 3000min 4kW 400V 3 Phasen NVR 50Hz... - Seite 12 70184628234 90mm 70184628230 70184627018 70184628233 Mitnehmerflansch 70184628235 108mm 70184628236 70184628238 70184628232 Dauerschalldruckpegel 81 dB (A) Schalleistungspegel 97 dB (A) Schnittlänge 500mm Rolltisch Abmessungen (Lxl) 580x420mm Maße (LxlxH) 1480x610x1550mm Gewicht Maschine 168 kg Max.
-
Seite 13: Montage Und Erstmalige Inbetriebnahme
3 Montage und erstmalige Inbetriebnahme Die Maschine wird einsatzbereit ausgeliefert. Bevor Sie die Maschine zum ersten Mal benutzen, sind folgende Schritte zu unternehmen. 3.1 Werkzeugmontage Benutzen sie ausschließlich NORTON-Diamantsägeblätter. Alle eingesetzten Werkzeuge müssen hinsichtlich ihrer zulässigen maximalen Schnittgeschwindigkeit auf die maximale Antriebsdrehzahl der Maschine ausgelegt sein. -
Seite 14: Wasserkühlung
Maschine mit 400V-Motoren Schalten Sie den Stern-Dreieck-Schalter erst auf 0. Schalten Sie dann den ON-OFF Schalter auf ON. Drehen Sie den Stern-Dreieck-Schalter dann auf Y. Der Motor schaltet sich ein. Nachdem er seine Nenndrehzahl erreicht hat, schalten Sie auf ∆. Prüfen Sie, ob die Drehrichtung des Blattes mit der Drehrichtung der Welle übereinstimmt (siehe Hinweis auf dem Blattschutz). -
Seite 15: Transport Und Lagern
4 Transport und Lagern 4.1 Transportsicherung Demontieren Sie das Diamantblatt und den Rolltisch und leeren Sie die Wasserwanne vor dem Transport, Verfahren oder Versetzen der Maschine. 4.2 Transportvorgang Wenn die Maschine mittels einem Gabelstapler transportiert sein soll, benutzen Sie ausschließlich die Transportösen unter die Wasserwanne, da andere Teile der Maschine hierfür nicht geeignet sind. -
Seite 16: Aufstellen Und Betrieb Der Maschine
5 Aufstellen und Betrieb der Maschine In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellen Um die Maschine sicher zu betreiben, sollen Sie folgendes beachten. 5.1.1 Angaben zum Einsatzort • Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern könnte. •... -
Seite 17: Wichtige Hinweise Zum Schneiden
HINWEIS : Alternativ können Sie den Schneidkopf von Hand oder mit dem Fußpedal in der gewünschten Position halten. Wenn z.B. bei sehr dichten und festen Materialien der Schneiddruck sehr groß wird, sollten Sie in zwei oder drei Stufen auf volle Tiefe durchschneiden. 5.2.2 Stufenschnitt Gemäß... -
Seite 18: Wartung, Pflege, Inspektionen
Pumpenwanne zu reinigen, können sie die Trennwand hochklappen öffnen wie auf dem Bild 4 gezeigt: Fetten und Ölen Die NORTON-Maschine ist mit wartungsfreien Lagern ausgerüstet. Die Maschine brauchen Sie deshalb weder zu ölen noch zu fetten. Kontrolle und Wechseln der Keilriemen Zur Kontrolle der Keilriemenspannung: •... - Seite 19 Um die Keilriemen zu wechseln: • schieben Sie den Motor nach vorne, • nehmen Sie die alten Riemen ab, • legen Sie die Neuen wieder auf, • Spannen Sie diese mittels den beiden Spannschrauben. Verwenden Sie beim Keilriemenwechsel einen passenden, gleichlangen Satz. Wechseln Sie keine Einzelkeilriemen!
-
Seite 20: Störung - Ursachen Und Beseitigung
7 Störung - Ursachen und Beseitigung 7.1 Verhalten bei Störungen Schalten Sie die Maschine bei Betriebsstörungen aus und trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden. 7.2 Anleitung zur Fehlersuche Störung Mögliche Ursache Abhilfe... -
Seite 21: Schaltplan
7.3 Schaltplan 230V-Motor... - Seite 22 400V-Motor CM 501 4kW : 5.3 A CM 501 3 kW : 4.1 A...
- Seite 23 115V Motor...
- Seite 24 230V/400V-Motor CM 501 4kW : 5.3 A CM 501 3 kW : 4.1 A...
-
Seite 25: Ersatzteilbestellung
Ersatzteile für den Motor sollten direkt beim Hersteller oder bei einem Motorvertragshändler bestellt werden: So können Sie Zeit und Geld sparen! Diese Maschine wurde hergestellt von Saint-Gobain Abrasives S.A.: 190, Bd. J.F. Kennedy L-4930 BASCHARAGE Grand-Duché de Luxembourg Tel. : 00352-50401-1 Fax : 00352-501633 http://www.construction.norton.eu e-mail : sales.nlx@saint-gobain.com... - Seite 26 Norton.edilizia@saint-gobain.com e-mail: Comercial.sga-apa@saint-gobain.com Ungarn Saint-Gobain Abrasives KFT. Tschechische Republik Banyaleg Utca 60B Norton Diamantove Nastroje Sro H-1225 BUDAPEST Vinohrdadska 184 Tel: ++36 1 371 2250 CS-13000 PRAHA 3 Fax: ++36 1 371 2255 Tel: 0042 0267 13 20 21 e-mail: nortonbp@axelero.hu...
- Seite 28 SAINT-GOBAIN ABRASIVES 190, Bd. J. F. Kennedy L-4930 BASCHARAGE LUXEMBOURG Tel.: ++352 50401-1 Fax: ++352 501633 e-mail: sales.nlx@saint-gobain.com www.construction.norton.eu 06.11.2008...
