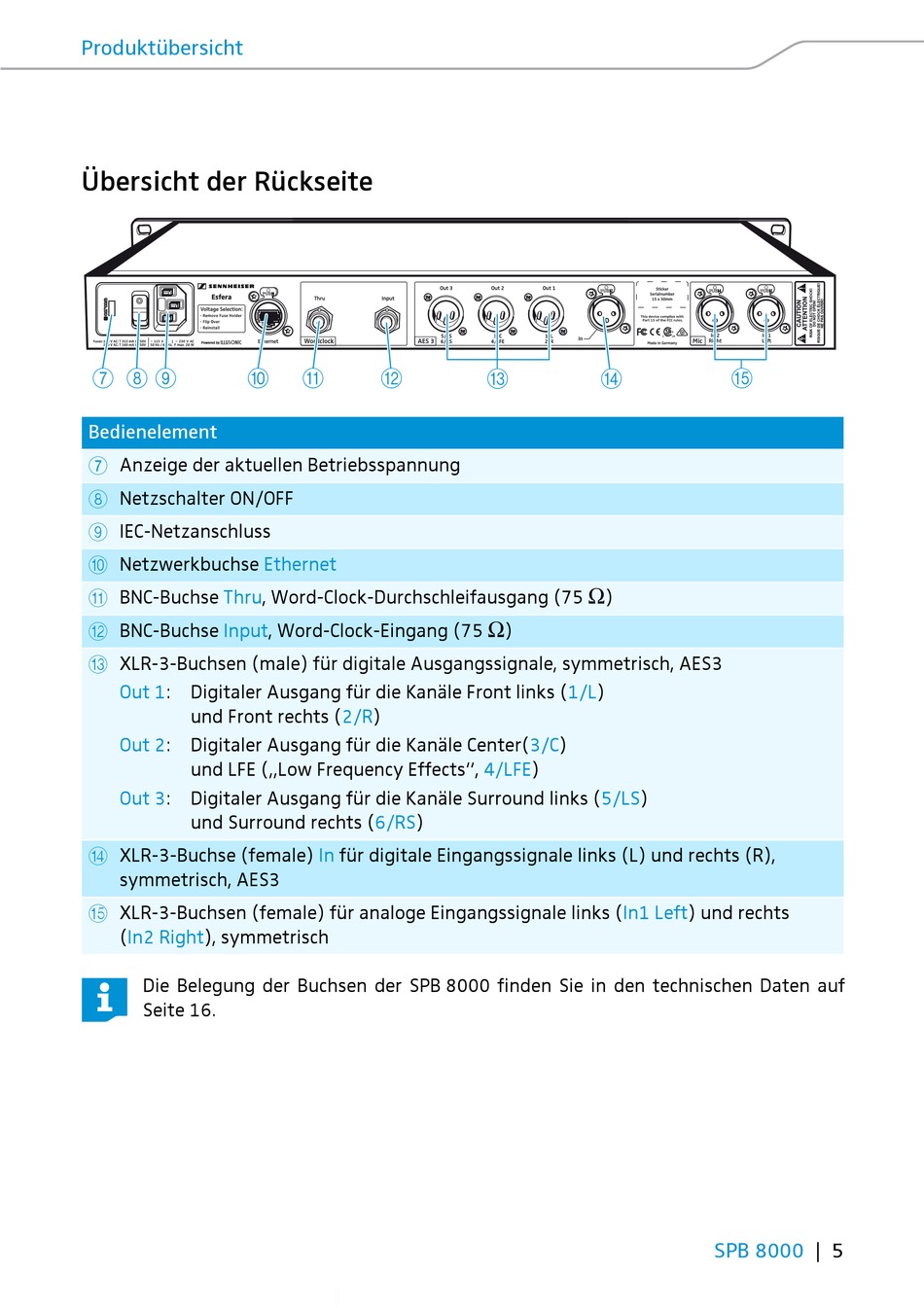

Produktübersicht
Übersicht der Rückseite
Powered by
7 8 9
0
Bedienelement
7
Anzeige der aktuellen Betriebsspannung
8
Netzschalter ON/OFF
9
IEC-Netzanschluss
0
Netzwerkbuchse
A
BNC-Buchse Thru, Word-Clock-Durchschleifausgang (75
B
BNC-Buchse Input, Word-Clock-Eingang (75
C
XLR-3-Buchsen (male) für digitale Ausgangssignale, symmetrisch, AES3
Out
1: Digitaler Ausgang für die Kanäle Front links (1/L)
und Front rechts (2/R)
Out
2: Digitaler Ausgang für die Kanäle Center(3/C)
und LFE („Low Frequency Effects", 4/LFE)
Out
3: Digitaler Ausgang für die Kanäle Surround links (5/LS)
und Surround rechts (6/RS)
D
XLR-3-Buchse (female)
symmetrisch, AES3
E
XLR-3-Buchsen (female) für analoge Eingangssignale links
(In2
Right), symmetrisch
Die Belegung der Buchsen der SPB 8000 finden Sie in den technischen Daten auf
Seite 16.
