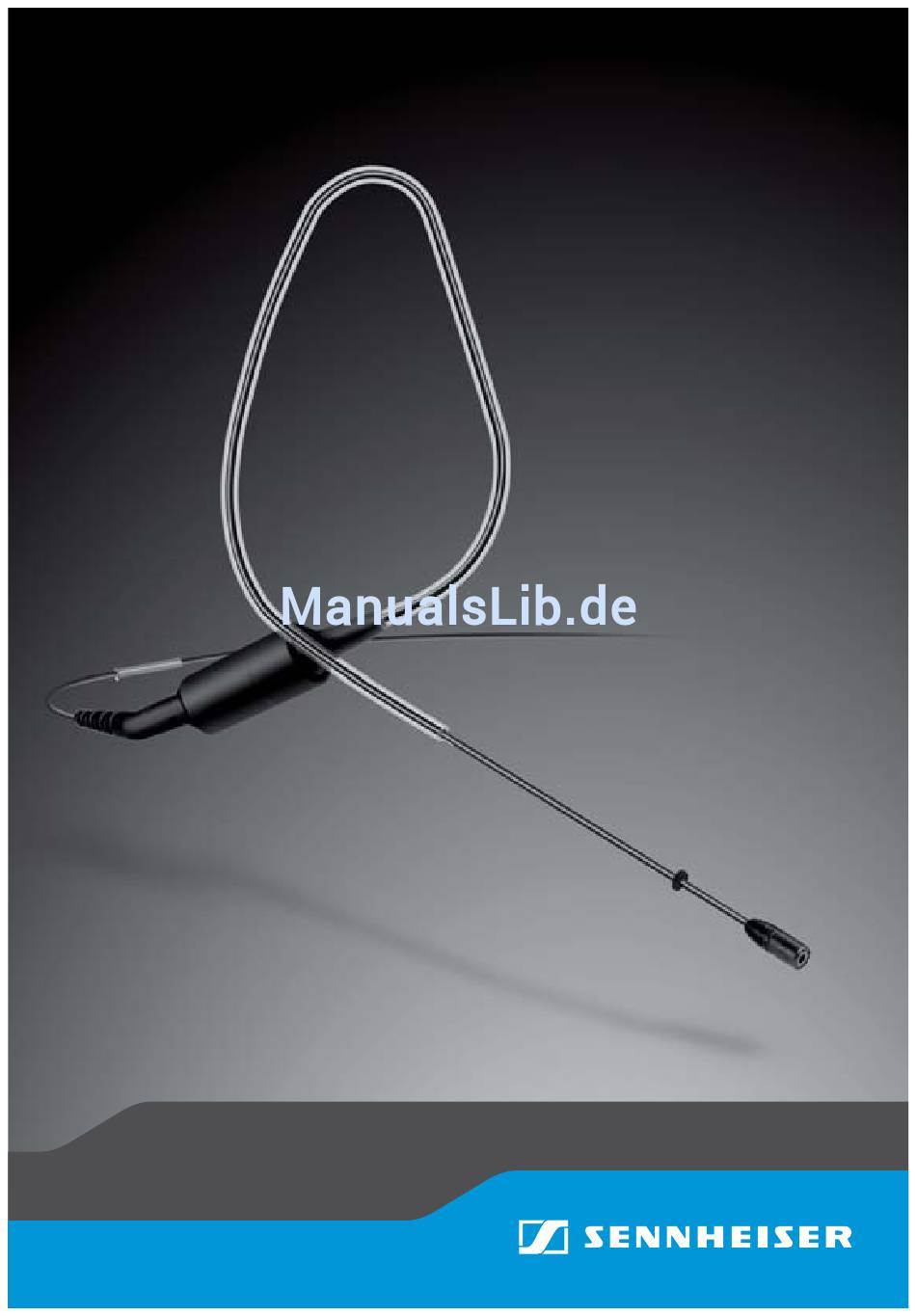

- Seite 1 EAR SET 1 EAR SET 4 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise................2 Lieferumfang..................3 Ear Set 1 ....................3 Ear Set 4 ....................3 Ear Set 1 / Ear Set 4 ................4 Merkmale Ear Set 1 / Ear Set 4............4 Inbetriebnahme..................5 Trageweise.................... 5 Ohrbügel an die Ohrform anpassen..........6 Mikrofonarm zum Mundwinkel hin ausrichten ...... -
Seite 3: Sicherheitshinweise
• Öffnen Sie das Gerät nicht eigenmächtig. Für Geräte, die eigen- mächtig vom Kunden geöffnet wurden, erlischt die Gewähr- leistung. • Verwenden Sie nur die von Sennheiser empfohlenen Zusatz- produkte/Zubehörteile. Bestimmungsgemäßer Gebrauch des Geräts Der bestimmungsgemäße Gebrauch schließt ein, •... -
Seite 4: Lieferumfang
Lieferumfang Ear Set 1 1 Ohrbügelmikrofon Ear Set 1 1 Kabelklemme MZQ 02 1 Anschlusskabel mit aufgestecktem Silikonschlauch 1 Kleine Frequenzgangkappe MZC 1-1 1 Große Frequenzgangkappe MZC 1-2 1 Fixierklebeband 1 Kunststoffkoffer 1 Bedienungsanleitung Ear Set 4 1 Ohrbügelmikrofon Ear Set 4... -
Seite 5: Ear Set 1 / Ear Set 4
Ear Set 1 / Ear Set 4 Die Ohrbügelmikrofone Ear Set 1 und Ear Set 4 sind hochwertige dauerpolarisierte Kondensatormikrofone für den professionellen Einsatz. Sie unterscheiden sich durch ihre Richtcharakteristik (siehe Polardiagramm in den technischen Daten). • Ear Set 1: Kugel •... -
Seite 6: Inbetriebnahme
Trageweise Ihr Ohrbügelmikrofon wird betriebs- bereit mit montiertem Anschluss- kabel ausgeliefert. Ear Set 1 Das Ear Set 1 können Sie aufgrund der Kugel-Richtcharakteristik links oder rechts tragen. Ear Set 4 Das Ear Set 4 können Sie aufgrund der Ausrichtung der Nieren-Richt-... -
Seite 7: Ohrbügel An Die Ohrform Anpassen
Ohrbügel an die Ohrform anpassen VORSICHT! Schäden am Ohrbügel Der Ohrbügel kann brechen oder in seiner Funktion beeinträchtigt werden, wenn Sie ihn mit zu geringem Durchmesser (< 2 cm) oder direkt am Stecker biegen. Vermeiden Sie ausserdem häufige Wechselbiegungen. Sie können sich beim Brechen des Mikrofonarm verletzen. -
Seite 8: Mikrofonarm Zum Mundwinkel Hin Ausrichten
Biegen Sie ggf. erneut den Ohrbügel, um die Neigung des Mikro- fonarms einzustellen. Passen Sie den Mikrofonarm an: Durch Biegen verändern Sie die Länge des Mikrofonarms. Beim Ear Set 1 ist aufgrund der Richtcharakteristik kein definierter Abstand Mundwinkel erforderlich. Beim... -
Seite 9: Einsprachekorb Ausrichten (Nur Ear Set 4)
Mit dem beiligenden Fixierklebe- band können Sie den Mikrofonarm zusätzlich auf der Wange befes- tigen. Entfernen Sie die weiße Schutz- folie (A). Kleben Sie das Fixierklebeband (B) über den Mikrofonarm. 2 cm Entfernen Sie von der Oberseite Fixierklebebandes dünne Schutzfolie (C). Schminken Sie ggf. -
Seite 10: Höhenanhebung Durch Frequenzgangkappe Mzc
Höhenanhebung durch Frequenzgangkappe MZC 1-1 und MZC 1-2 (nur Ear Set 1) Im Lieferumfang des Ear Set 1 MZC 1-1 finden Sie zwei unterschiedliche Frequenzgangkappen. Mit diesen Kappen lässt sich die Höhen- MZC 1-2 anhebung beeinflussen (siehe Frequenzgang in den technischen Daten). - Seite 11 Mit dem beiligenden Fixierklebeband können Sie das Anschluss- kabel zusätzlich am Hals befestigen. Entfernen Sie die weiße Schutzfolie (A). Kleben Sie das Fixierklebeband (B) über das Anschlusskabel. Entfernen Sie von der Oberseite des Fixierklebebandes die dünne Schutzfolie (C).
-
Seite 12: Varianten
Varianten Ear Set 1 Variante Kabel- und Steckertyp Artikel-Nr. Ear Set 1-4 Schwarzes Kabel mit Spezial- 504230 Stecker Ear Set 1-4-3 Beiges Kabel mit Spezialstecker 504231 Ear Set 1-ew Schwarzes Kabel mit Klinken- 504232 stecker 3,5 mm, verschraubbar Ear Set 1-ew-3... -
Seite 13: Pflege Und Wartung
Pflege und Wartung Einsprachekorb reinigen Ziehen Sie den Einsprachekorb vorsichtig von der Kapsel ab, um ihn zu reinigen oder auszutauschen. Benetzen Sie eine kleine Bürste (Borstenpinsel oder Zahn- bürste) mit Isopropanol. Bürsten Sie den Einsprachekorb vorsichtig ab. Lassen Sie den Einsprachekorb etwa 1 Stunde offen trocknen, damit sich noch vorhandenes Isopropanol verflüchtigt. -
Seite 14: Kontakte Am Anschlusskabel Reinigen
Kontakte am Anschlusskabel reinigen Beim täglichen Gebrauch können sich durch Schweiß Salzablage- rungen auf dem Stecker und an der Buchse bilden. Reinigen Sie den Stecker und die Buchse mit handelsüblichem Isopropanol. Um diese Verbindung zu lösen: Schieben Silikon- schlauch zur Seite. Schieben Sie einen Fingernagel in den Spalt der Verbindung. - Seite 15 Spülen Sie den Stecker und die Buchse mit Isopropanol aus, um die restlichen Salzablagerungen zu entfernen. Trocknen Sie den Stecker und die Buchse mit einem weichen Tuch oder einem kleinen Stück Watte und klopfen Sie sie vorsichtig ab. Lassen Sie Stecker und Buchse etwa 1 Stunde offen trocknen, damit sich noch vorhandenes Isopropanol verflüchtigt.
-
Seite 16: Zubehör
Zubehör Ear Set 1 Artikel Art.-Nr. Frequenzgangkappe MZC 1-1, klein, schwarz 513179 Frequenzgangkappe MZC 1-2, groß, schwarz 521701 Frequenzgangkappe MZC 1-1, klein, beige 513198 Frequenzgangkappe MZC 1-2, groß, beige 513197 Windschutz MZW 01, schwarz 521724 Windschutz MZW 01, beige 521726... -
Seite 17: Ear Set 4
Ear Set 4 Artikel Art.-Nr. Windschutz-Schaum MZW 4, schwarz 510862 Windschutz-Schaum MZW 4, beige 510863 Kabel mit Spezialstecker, schwarz 530990 Kabel mit Spezialstecker, beige 530992 Kabel mit 3,5-mm Stecker, schwarz 530994 Kabel mit 3,5-mm Stecker, beige 530996 Kunststoffkoffer 535377 Mikrofonspeiseadapter MZA 900 P, 3,5-mm Buchse 500226 Mikrofonspeiseadapter MZA 900 P-4, Spezialbuchse 500872... -
Seite 18: Technische Daten
Technische Daten Technische Daten Ear Set 1 Übertragungsbereich 20 bis 20.000 Hz ± 3 dB Richtcharakteristik Kugel Nennimpedanz (bei 1 kHz) 1 kΩ Min. Abschlussimpedanz 4,7 kΩ Empfindlichkeit (bei 1 kHz) 5 mV/Pa ± 2,5 dB Kapseldurchmesser 3,3 mm Grenzschalldruckpegel 143 dB Ersatzgeräuschpegel... - Seite 19 Polardiagramm Ear Set 1 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 125 Hz 2000 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang Ear Set 1 - 35 - 40...
-
Seite 20: Technische Daten Ear Set 4
Technische Daten Ear Set 4 Übertragungsbereich 40 bis 20.000 Hz ± 3 dB Richtcharakteristik Niere Nennimpedanz (bei 1 kHz) 1 kΩ Min. Abschlussimpedanz 4,7 kΩ Empfindlichkeit (bei 1 kHz) 4 mV/Pa ± 2,5 dB Durchmesser Kapselgehäuse 8,4 mm Grenzschalldruckpegel 150 dB Ersatzgeräuschpegel 37 dB (A) Stromaufnahme... - Seite 21 Polardiagramm Ear Set 4 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 180° 2000 Hz 125 Hz 250 Hz 4000 Hz 500 Hz 8000 Hz 16000 Hz 1000 Hz Frequenzgang Ear Set 4 - 35 - 40 - 45 - 50 - 55...
-
Seite 22: Herstellererklärungen
Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebestimmungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. Konformitätserklärung Diese Geräte ensprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinie 2004/108/EU. Die Erklärung steht im Internet unter www.sennheiser.com zur Verfügung. - Seite 23 EAR SET 1 EAR SET 4 Publ. 12/09 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Instrucciones de uso...
