4. Konstruktion des Twin-Bio-Kessel
12
4.G Montage der Kesselsensoren
Der Kessel ist mit einem werkseitig auf 90°C eingestellten
Sicherheitstemperaturbegrenzer STB ausgerüstet. Sollte
der eingestellte Temperaturwert überschritten werden, unterbricht
der STB den Betrieb des Brenners und des Brennstoff zubringers.
Auf dem Display wird eine Alarmmeldung ausgegeben. Man sollte
die Ursache der Kesselüberhitzung feststellen und diese
beseitigen. Nach der Abkühlung des Kessels sollte man die Mutter
des Sicherheitstemperaturbegrenzers lösen und die Taste drücken.
Der Kesseltemperatursensor [3] und der Sensor
des Sicherheitstemperaturbegrenzers [4] sollten auf dem Gehäuse
der Kesseltemperatursensoren [7] angebracht werden. Die Sensoren
sind vor Herausfallen abzusichern.
Fühlern
4.H Elektrische Anlage
Allgemeine Angaben zur elektrischen Installation des Reglers,
Kessels und der Kesselausrüstung:
1.
Der Kesselraum sollte mit einer elektrischen Anlage 230/50Hz,
die gemäß den in diesem Bereich geltenden Normen und
Vorschriften ausgeführt worden ist, ausgestattet sein.
2.
Die elektrische Anlage sollte mit einer Steckdose, die mit einem
Schutzkontakt ausgerüstet ist, ausgestattet werden.
Spezialisten für Heizung
!
!
Achtung!
Unordnungsgemäße Montage der Kesselsensoren führt
zur Überhitzung des Kessels und einem mangelhaften
Betrieb der Anlage.

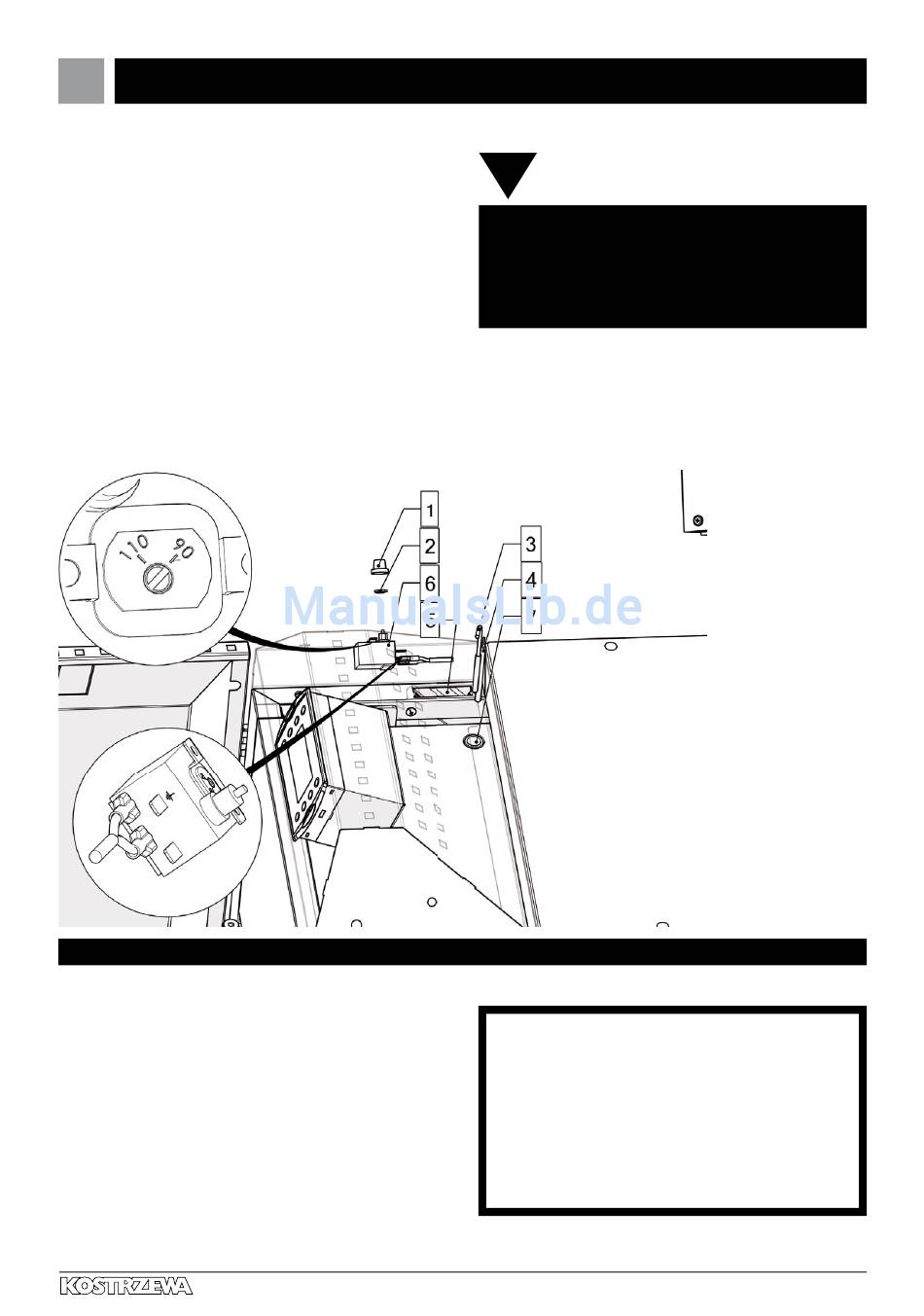

1.
Abdeckhaube des STB-Schalters
2.
Spannmutter des STBs
3.
Kesseltemperatursensor
4.
STB-Temperatursensor
5.
Rinne für elektrische Leitungen
6.
Sicherheitstemperaturbegrenzer
STB
7.
Gehäuse der Kesseltemperatur-
sensoren
DIE ANWENDUNG EINER
STECKDOSE OHNE
SCHUTZKLEMME KANN EINEN
ELEKTRISCHEN SCHLAG
VERURSACHEN!
