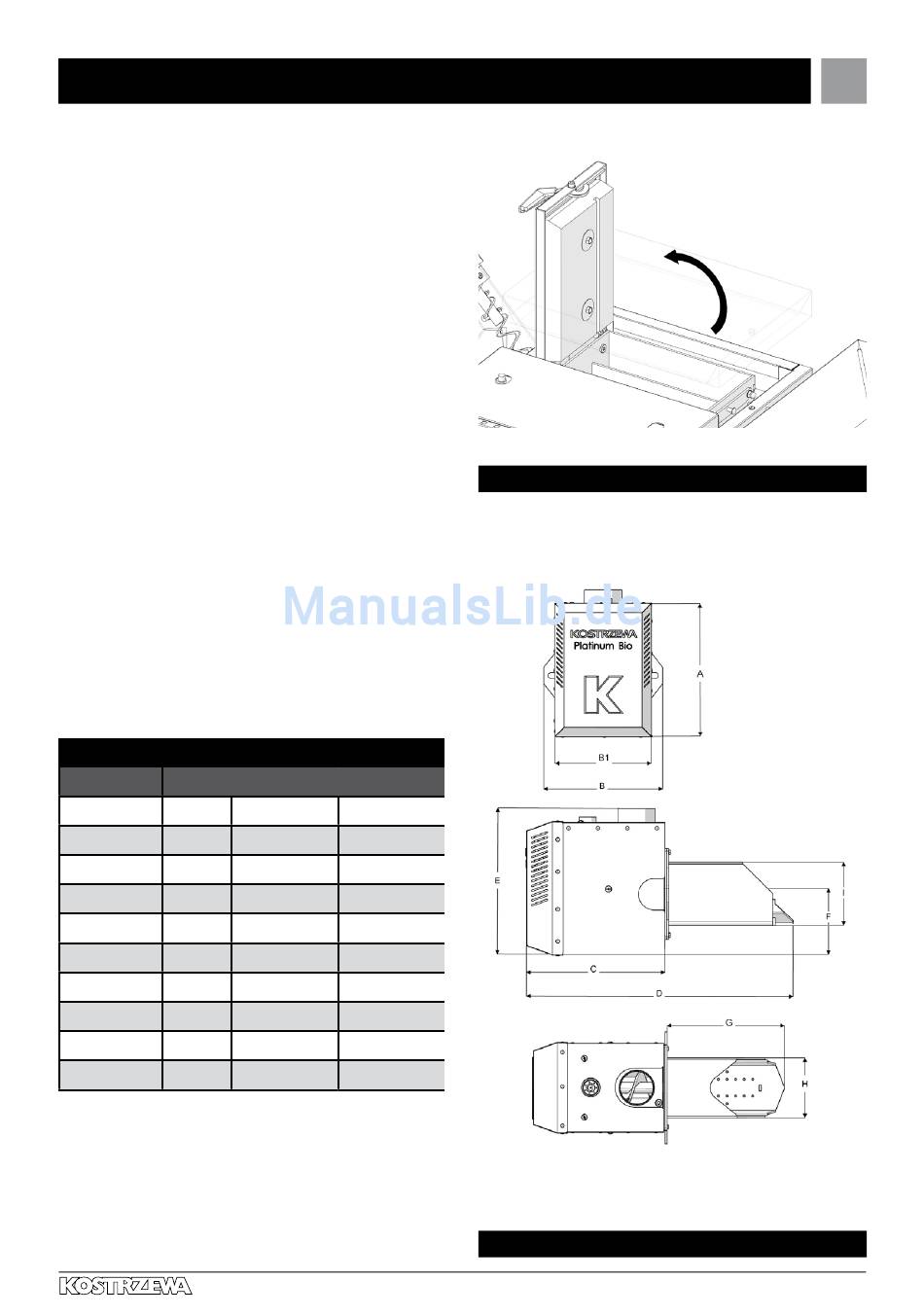

4. Konstruktion des Twin-Bio-Kessel
4.C Tür, oben
Im oberen Teil des Kessels, unterhalb der Abdeckhaube (Demontage
siehe Punkt 7.C) befindet sich eine Tür. Sie ermöglicht eine einfache
Reinigung der Wände und Trennwände des Austauschers.
Die Tür ist mit einer zweifachen Wärmedämmung ausgerüstet.
Die Trennwand des Austauschers wird in einem speziellen Einschnitt
in der Dämmplatte angebracht. Auf diese Weise schließt sie den
Durchfluss der Abgase.
4.D Brenner Platinum Bio
Der in Polen hergestellte Gebläsebrenner Platinum Bio ist eine für
die Verbrennung von festen Brennstoffen in Form von Pellets
bestimmte Vorrichtung. Die der Flammenwirkung ausgesetzten
Brennerteile werden aus hitzebeständigem Stahl angefertigt.
Die Wahl der Brennerleistung hängt von den einzelnen
Twin-Bio-Kesseleinheiten ab. Die Grundabmessungen der Brenner
der Produktfamilie Platinum Bio v02 stellt die Zeichnung
„Abmessungsschema Brenner Platinum Bio v02" und die Tabelle
„Abmessungsangaben Brenner Platinum Bio v02" dar.
Die technischen Grundinformationen zu den Brennern Platinum Bio
v02 werden in der Tabelle „Datenblatt Brenner Platinum Bio v02"
angeführt. Wahlweise ist der Twin-Bio-Kessel mit einem zusätzlichen
Haferrost ausgerüstet (Austausch siehe Punkt 7.J).
Tabelle: Abmessungsangaben Brenner Platinum Bio v02
Bezeichnung
Einheit
A
mm
B
mm
B1
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
Spezialisten für Heizung
PB-16-v02
PB-24-v02
245
245
222
222
180
180
258
258
497
537
247,5
247,5
123,5
123,5
232
272
119
119
119
119
Dane wymiarowe palnika
Platinum Bio v02
4.C Tür, oben
Brenner Platinum Bio
Der Twin-Bio- Manuelle Kessel - DEV 12.13
