Teil III: WINNETOO PRO Zubehör
Kunststoffrutschen
Art. 3013
Kunststoffrutsche, rot
Set
bestehend aus:
1 x Art. 3101 Kunststoffr., rot + Zubehör (unten)
Art. 3015
Kunststoffrutsche, blau
Set
bestehend aus:
1 x Art. 3103 Kunststoffr., blau + Zubehör (unten)
Art. 3016
Kunststoffrutsche, grün
Set
bestehend aus:
1 x Art. 3104 Kunststoffr., grün + Zubehör (unten)
Set-Zubehör der Kunststoffrutschen
1 x Art. 3211 Schraubenset für Kunststoffrutsche
A
Gewindebolzen
B
8 x 70 mm
Unterlegscheibe
B
D = ca. 25 mm für M8
Sicherungshutmutter
B
für M8
B
Schlossschraube
A
8 x 90 mm
Unterlegscheibe
A
D= ca. 25 mm für M8
Sicherungshutmutter
A
für M8
C
Sechskant Holzschraube
A
8 x 100 mm
C
D
Sechskant Maschinenschraube
B
10 x 30 mm
Federring
B
für M10
2 x Art. 3233 Bodenanker Kunststoffrutsche
600 x 50 x 40 x 6 mm
feuerverzinkt
A
Edelstahl
B
verzinkt
C
nur bei Montage an Pfosten
30
A
B
C
g s m a ß
Ö ff n u n
6 2 c m
B
je 3x
Abstand: je 52 mm
A
3 x
3
3
4 c m
3
Vorderkante Rutsche
bis Vorderkante Turm-
6
pfosten: ca. 233 cm
6
6
6
2
2

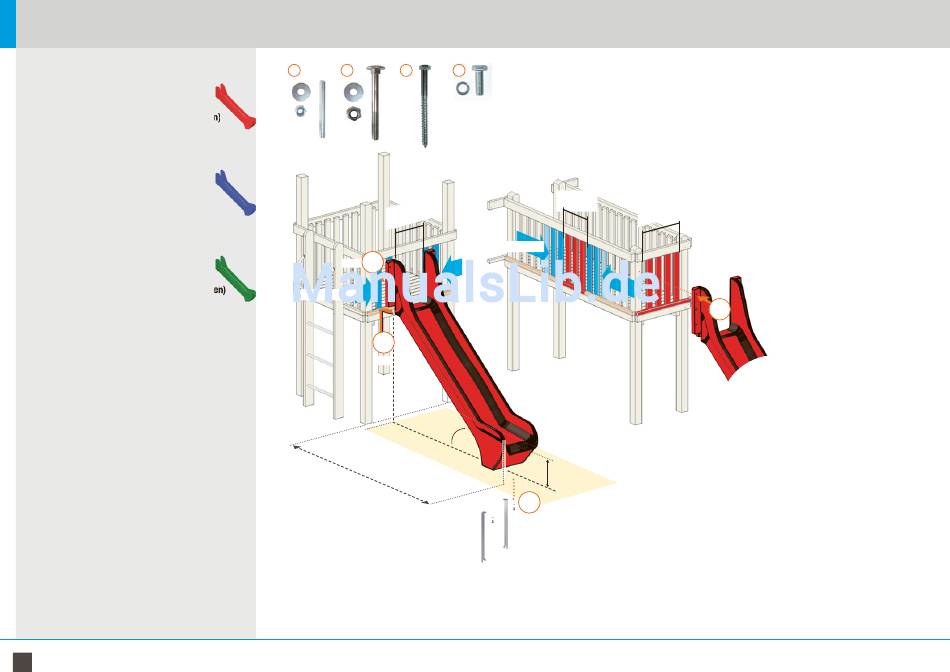

Zu A: Gewindebolzen ca. 13 mm von Hand
in die Muffen der Rutschen eindrehen und
dann circa zwei Umdrehungen wieder zurück-
drehen. Bohrabstände von der Rutsche
abgreifen und Blende mit 8,5 mm vorbohren.
Rutsche ansetzen und von innen nach außen ver-
schrauben – Anzugsdrehmoment maximal 6 N/m!
D
Öffnungsmaß
62 cm
Abstand: je 57 mm
38° im einge-
bauten Zustand!
38°
Oberkante Rutsche bis Boden 150 - 350 mm.
Achtung: Besonders beachten, wenn die Spiel-
ebene ein Gefälle / eine Steigung aufweist!
D
Zu B: Seitenwangen der Rutsche ausrichten, Brüstungsbretter
8,5 mm vorbohren und von innen nach außen mit den Schloss-
schrauben verschrauben – Anzugsdrehmoment maximal 6 N/m!
Tipp: Schraubzwinge zur Hilfe nehmen.
Zu D: Die Bodenanker Art. 3233 vor dem Aufrichten der
Rutsche von unten fest verschrauben – Anzugsdrehmoment
maximal 6 N/m!
Erstellen Sie das Öffnungsmaß
für die Kunststoffrutsche (62 cm)
durch Anpassen der Brüstungsbretter.
Der Abstand der Brüstungsbretter
g s m a ß
Ö ff n u n
zueinander beträgt:
6 2 c m
am Turm: ca. 52 mm
an der Brücke
(Längsseite): ca. 57 mm
Zur Montage der Rutsche die Montage-
leisten anpassen und Kanten abrunden.
C
(Kopfseite): Das Öffnungsmaß der
Brücke ist mit dem der Kunststoffrutsche
identisch. Die Brüstungsbretter und die
Montageleiste werden nicht benötigt.
Verschrauben Sie die Rutsche mit den
Schrauben C von außen in die zwei
Pfosten. Wichtig: Hier die U-Scheiben
und Kunststoffkappen von Schraube B
für Schrauben C verwenden .
Tipp: Vor dem Einbetonieren die
Rutsche entsprechend auf richtige
Höhe unterklotzen. Die Rutschen sind
spannungsfrei zu montieren!
