Teil II: WINNETOO PRO Holzbauteile

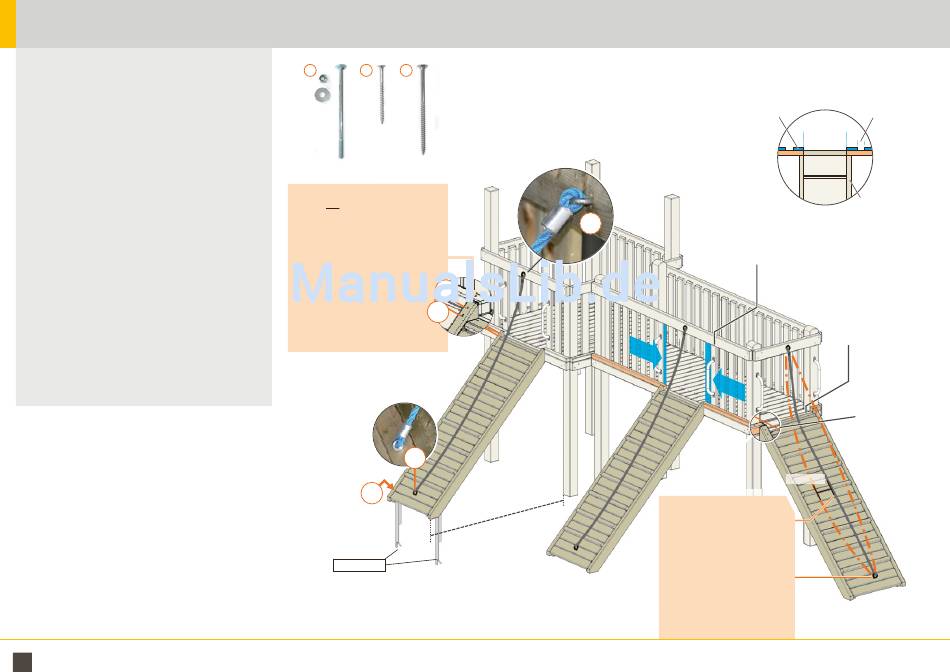

WINNETOO PRO Klettersteg Set
Art. 3005 Klettersteg Set
bestehend aus:
1 x Art. 3053 Klettersteg
vormontiert, Breite: 706 mm, Länge: 2088 mm
1 x Art. 3203 Schraubenset für Klettersteg
A
Schlossschraube, verzinkt
8 x 130 mm
Unterlegscheibe, verzinkt
D = ca. 17 mm für M8
Sicherungshutmutter, verzinkt
für M8
B
Senkkopfschraube, Edelstahl
6 x 80 mm
C
Senkkopfschraube, Edelstahl
6 x 120 mm
2 x Art. 3232 Bodenanker Klettersteg
feuerverzinkt
6 x 40 x 590 mm
1 x Art. 3112 Halteseil
16 mm Kunststoffseil für Zweipunkt-
Länge: 252 cm für
verbindung, mit Stahleinlage
M12
D
Augenschraube
12 x 70 mm
Sicherungshutmutter, verzinkt
D = ca. 37 mm für M12
Unterlegscheibe, verzinkt
E
Augenschraube
12 x 50 mm
Sicherungshutmutter, verzinkt
D = ca. 37 mm für M12
Unterlegscheibe, verzinkt
Zu A: Die Schlossschrauben für die Bodenanker jeweils von oben
nach unten durch den Holm des Kletterstegs montieren.
Zu B/C: Schrauben unbedingt flächenbündig eindrehen.
Zu D: Die 70 mm lange Augenschraube am Handlauf muss
horizontal montiert werden und sollte sich dabei etwas in das
Holz eindrücken, damit von außen keine „Kordelklemmstelle"
entsteht! Bei Montage an einem der 44 mm starken Handläufen
(am Grundturm) muss die Schraube gekürzt werden.
Zu E: Zur Befestigung auf der Rampe, das zweite Bodenbrett
mittig mit Ø 12 mm durchbohren und von unten verschrauben.
24
A
B
C
4
4
4
2
ACHTUNG: Zwischen Steg und der Montage-
leiste darf kein Spalt entstehen. Hier besteht
2
sonst die Gefahr einer sogenannten Kordel-
fangstelle". Trocknungs- und somit material-
bedingt lässt sich das an diesen Stellen nicht
vermeiden. Wichtig daher: Der Steg muss
bei Montage „press" anliegen. Kontrollieren
Sie diese Stellen beim Aufbau und danach
regelmäßig in den Trocknungsphasen.
1
Tipp: Mögliche Fugen sind mit
1
Dichtungsmitteln (Silicon, MS-Polymer-
klebstoff) so zu verschließen, dass
kein Kind hängen bleiben kann.
E
A
2 x Art. 3232
Die Montage der Bodenanker für den
finden Sie auf Seite 13. Bitte 4 cm Luft zur Spielebene beachten!
D
B
C
Vorderkante Steg
bis Vorderkante Turm-
pfosten: ca. 148 cm
Kletterstegu
Brüstungs-
brett
Bei Einbau des Stegs
an der Längsseite die
Brüstungsbretter (
)
■
gleichmäßig ausrichten
(Abstand < 9 cm).
Bei Einbau des Kletter-
stegs an der Brücke:
Montageleiste (orange
markiert) in diesem
Bereich austrennen
und Schnittstellen
splitterfrei abrunden.
max. 10%
ACHTUNG: Bei der Montage des
Seiles
– –
darf eine maximale seitliche
Wölbung von 10% der Gesamtlänge
pro Seite (= 252 cm = 25,2 cm pro
Seite) entstehen. Daher zuerst die obere
Befestigung am Handlauf durchführen
und dann den unteren Befestigungs-
punkt so platzieren, dass die maximale
Auswölbung unterschritten wird. Die
untere Platzierung des Seiles muss
mittig des Klettersteges erfolgen.
Abstand
< 9 cm
Holm
des
Stegs
Der Steg muss mit der
Oberkante der Blende
des Turms oder der Brücke
eine Ebene ergeben. Es
darf keine Stolperkante
entstehen. Die Wange des
Stegs ggf. auf die Höhe
der Montageleisten an-
passen und Kanten
abrunden.
