Teil I: Informationen

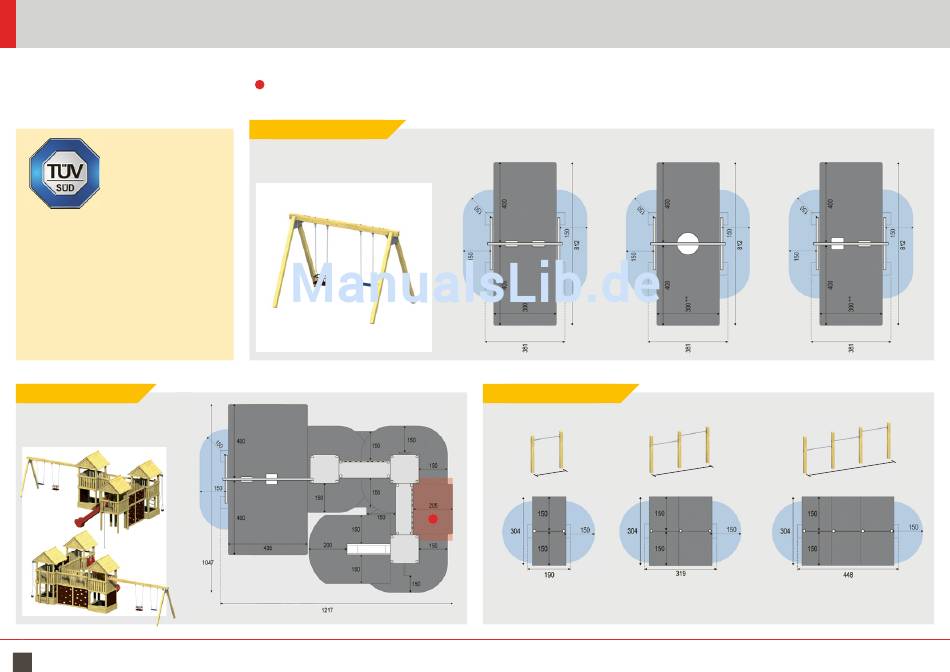

Grundrisse unserer vorzertifizierten Anlagen, Teil 3/3
Die grau schattierten Flächen zeigen den benötigten Fallraum, die hellblau schattierten Flächen zeigen Hindernisfreie Zonen (Bereiche ohne Bauelemente wie Pfosten von Sonnenschirmen, Papierkörbe etc. – keine Mauern.
Bitte beachten: Beim Verbau der Kletterwände „oben" ( ) erhöht sich die reine Fallhöhe auf 230 cm! Somit muss der stoßdämpfenden Untergrund mit einer Mindestdicke von 30 cm eingebaut werden!
Diese 7 Anlagen sind vom TÜV-Süd zertifiziert
und nach der DIN EN 1176 freigegeben.
Informationen auf Seite 9. Oder schauen Sie sich die
Zertifikate bei Bedarf im Internet an:
www.winnetoo-pro.de
Alle zertifizierten Anlagen sind auf ihre Grundrisse
geprüft worden. Der gesamte Spielplatz muss dennoch
nach der Montage einer Hauptinspektion durch einen
qualifizierten Sachkundigen unterzogen werden.
WINNETOO PRO – Anlage 10
Flächenbedarf
A
mit Kunststoffrutsche
C
:
1047 x 1217 cm
12
!
WINNETOO PRO – Anlage 11 – 13
Flächenbedarf
A
, jeweils: 812 x 381 cm
!
11
12
WINNETOO PRO – Anlage 14 – 16
14
15
1 3 9 ,6 c m
Flächenbedarf
A
: Tiefe jeweils: 304 cm; Breiten: Anlage 14: 190 cm, Anlage 15: 319 cm, Anlage 16: 448 cm
A
Flächenbedarf ist inkl. Sicherheits- und Fallräume und ggf. Platzbedarf für die Ankerfundamente
13
16
3 9 7 ,2 c m
2 6 8 ,4 c m
