WINNETOO PRO 3100 Betriebshandbuch Seite 15

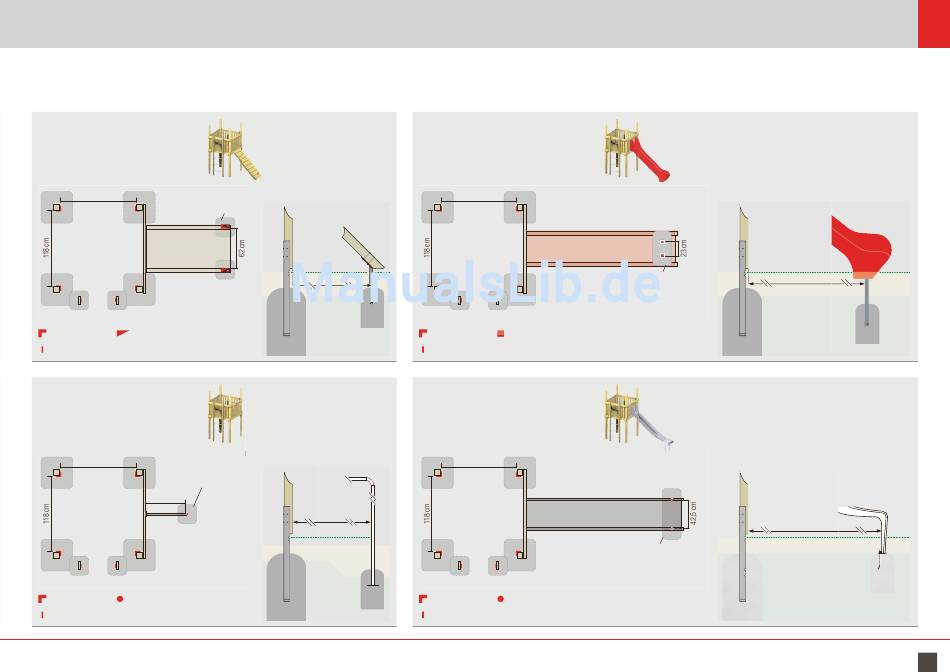

Aufsicht Grundturm + Klettersteg
118 cm
30 x 30 cm
= Bodenanker 3230 = Bodenanker 3232
= Bodenanker 3231 (Leiter)
Aufsicht Grundturm + Feuerwehrstange
118 cm
30 x 30 cm
57,1 cm
= Bodenanker 3230 = Rohr der Feuerwehrstange
= Bodenanker 3231 (Leiter)
Aufsicht Grundturm + Kunststoffrutsche
118 cm
Abstand
Pfosten
zu Anker:
133 cm
= Bodenanker 3230
= Bodenanker 3231 (Leiter)
Aufsicht Grundturm + Edelstahlrutsche
118 cm
Abstand
Pfosten zu Stange:
61,5 cm
= Bodenanker 3230
= Bodenanker 3231 (Leiter)
Art. 3230 I 3231 I 3232 I 3233 I 3105 I 3107
55 x 30 cm
= Bodenanker 3233
80 x 30 cm
= Füße der Edelstahlrutsche
Abstand
Pfosten bis
Gewindemuffe in
der Rutsche: 186 cm
Abstand
Pfosten zu Stange:
220 cm
15
