Teil II: WINNETOO PRO Holzbauteile
WINNETOO PRO Brücke Set
Art. 3003 Brücke Set
bestehend aus:
1 x Art. 3054 Brücke (Bausatz)
Pfosten
108 x 108 x 2320 mm
Unterzug
58 x 138 x 2514 mm
Blende
44 x 88 x 2576 mm
Blende
44 x 88 x 836 mm
Handlauf
58 x 108 x 2576 mm
Handlauf
44 x 108 x 836 mm
Handlauf
44 x 108 x 388 mm
Montageleiste
44 x 44 x 2576 mm
Montageleiste
44 x 44 x 836 mm
Montageleiste
44 x 44 x 388 mm
Bodenbrett
40 x 90 x 826 mm
Bodenbrett
40 x 90 x 610 mm
Bodenbrett mit Ausklinkung
40 x 90 x 826 mm
Brüstungsbrett
28 x 88 x 762 mm
Distanzleiste
14 x 44 x 120 mm
1 x Art. 3204 Schraubenset für Brücke
A
Tellerkopfschraube, verzinkt
8 x 100 mm
B
Tellerkopfschraube, verzinkt
8 x 120 mm
C
Schlossschraube, verzinkt
10 x 180 mm
Unterlegscheibe, verzinkt
D = ca. 30 mm für M10
Sicherungshutmutter, verzinkt
für M10
D
Senkkopfschraube, Edelstahl
5 x 80 mm
E
Senkkopfschraube, Edelstahl
6 x 80 mm
F
Senkkopfschraube, Edelstahl
5 x 60 mm
G
Senkkopfschraube, Edelstahl
6 x 100 mm
Bit
T 40 und T 25
A
4 x Art. 3230 Bodenanker Pfosten
80 x 80 x 1200 mm
H Schlossschraube, verzinkt
12 x 130 mm
Unterlegscheibe, verzinkt
D = ca. 36 mm für M12
Federring, verzinkt
für M12
Sicherungshutmutter, verzinkt
für M12
A
feuerverzinkt
B
je nach Verbau können einige Bauelemente übrig bleiben
20
A
B
C
4
2
2
B
2
2
B
2
B
4
2
B
2
B
4
24
2
2
B
36
B
2
24
8
8
8
4 x Art. 3230
8
112
26
144
4
je 1
Die Montage der Bodenanker für die Pfosten und der
je 4
je 4
finden Sie auf Seite 13. Bitte 4 cm Luft zur Spielebene beachten!
je 4
Zu H: Schrauben jeweils von außen nach innen durch die
je 4
Pfosten montieren.
D
E
F
G
H
6 2 c m
m
8 3 , 6 c
Leiteru

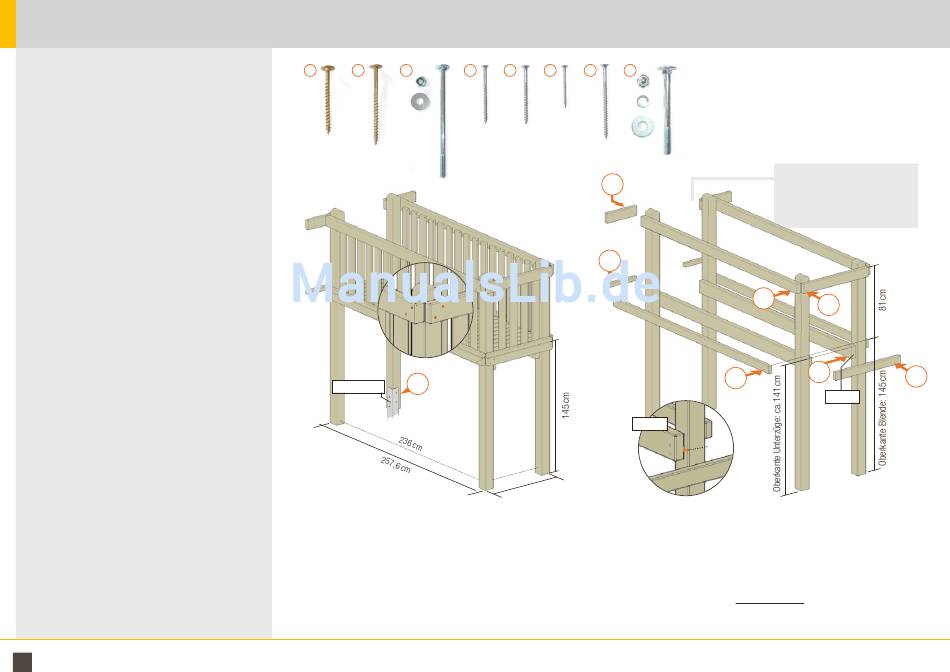

Zu A und B: Pfosten mit 4,5 mm für die Tellerkopfschrauben vorbohren.
Zu B: Handlauf (hier 58 mm dick) mit den längeren Schrauben (120 mm) verschrauben.
Zu C: Pfosten für die Schlossschraube mit beiliegendem Bohrer durch den Unterzug
vorbohren. Schrauben von außen nach innen platzieren.
Hinweis: Die Höhe der Unterzüge muss inklusive der Bodenbretter 145 cm betragen.
Zu E: Montageleisten von oben auf den Blenden des Turms verschrauben (zur Montage-
position siehe auch rechte Illustration auf der rechten Seite).
H
Hinweis: Diese Seite bleibt offen für den
A
Anbau an den Turm. Sollte die Brücke
„solo" aufgebaut werden, schließen Sie
diese Seite durch die kleine Brüstung wie
auf der gegenüberliegenden Seite.
E
B
A
Detail 1
3, 1 cm
A
C
A
Detail 1
