WINNETOO PRO 3100 Betriebshandbuch Seite 16

Teil II: WINNETOO PRO Holzbauteile
WINNETOO PRO Grundturm Set
Art. 3001 Grundturm Set
bestehend aus:
1 x Art. 3051 Grundturm (Bausatz)
Pfosten 108 x 108 x 2900 mm
Unterzug 58 x 138 x 1334 mm
Blende 44 x 88 x 1396 mm
Handlauf 44 x 108 x 1396 mm
Mittelunterzug 44 x 68 x 1334 mm
Montageleiste 44 x 44 x 1396 mm
Montageleiste 44 x 44 x 388 mm
Bodenbrett 40 x 88 x 1386 mm
Bodenbrett 40 x 103 x 1170 mm
Brüstungsbrett 28 x 88 x 762 mm
Leiter, vormontiert B: 640 mm, H: 2320 mm
1 x Art. 3201 Schraubenset für Grundturm
A Tellerkopfschraube, verzinkt 8 x 100 mm
B Schlossschraube, verzinkt 10 x 180 mm
Unterlegscheibe, verzinkt D = ca. 30 mm für M10
Sicherungshutmutter, verzinkt für M10
C Senkkopfschraube, Edelstahl 5 x 80 mm
D Senkkopfschraube, Edelstahl 6 x 80 mm
E Senkkopfschraube, Edelstahl 5 x 60 mm
F Senkkopfschraube, Edelstahl 6 x 100 mm
G Schlossschraube, verzinkt 10 x 220 mm
Unterlegscheibe, verzinkt D = ca. 30 mm für M10
Sicherungsmutter, verzinkt für M10
H Schlossschraube, verzinkt 10 x 60 mm
Unterlegscheibe, verzinkt D = ca. 30 mm für M10
Sicherungshutmutter, verzinkt für M10
Bit T 40 und T 25
Spiralbohrer 11 x 190 mm
A
4 x Art. 3230 Bodenanker Pfosten
80 x 80 x 1200 mm
J Schlossschraube, verzinkt 12 x 130 mm
Unterlegscheibe, verzinkt D = ca. 36 mm für M12
Federring, verzinkt für M12
Sicherungshutmutter, verzinkt für M12
A
2 x Art. 3231 Bodenanker Leiter
6 x 50 x 700 mm
Schrauben liegen dem Grundturm Set bei
1 x Art. 3113 Edelstahlgriffe 2er-Set
K Senkkopfschraube, Edelstahl 6 x 70 mm
Senkkopf-Maschinenschr., Edelstahl 6 x 40 mm
Senkkopf-Maschinenschr., Edelstahl 6 x 30 mm
Unterlegscheibe, Edelstahl D = ca. 18 mm für M6
Sicherungshutmutter, Edelstahl für M6 C
A feuerverzinkt B Einbau an Leiter oder Pfosten WINNETOO PRO
16
A B
4
2
4
4
2
3
2
13
2
28
1
32
8
8
8
90
22
112
4
2
2
2
4
4
4
je 1
1
je 4
je 4
je 4
2 x Art. 3231
je 4
Die Montage der Bodenanker für die Pfosten und die
finden Sie auf Seite 13. Bitte 4 cm Luft zur Spielebene beachten!
Zu H/J: Schrauben jeweils von außen nach innen durch den
B 4
Leiterholm (H) bzw. die Pfosten (J) montieren.
C 4
Tipp: Wird das Sandkasten-Set (Art. 3004) ebenfalls montiert,
C 4
C 4 versenken Sie bitte mit einem Forstnerbohrer die außenstehenden
4
Schraubenköpfe im Holzpfosten (siehe auch Seite 18).
C hier nicht benötigt
C D E F G
J
4 x Art. 3230
1 1 8
c m
1 1 8 c m
H c m
1 3 9 , 6
Leiteru
H J K
A
A

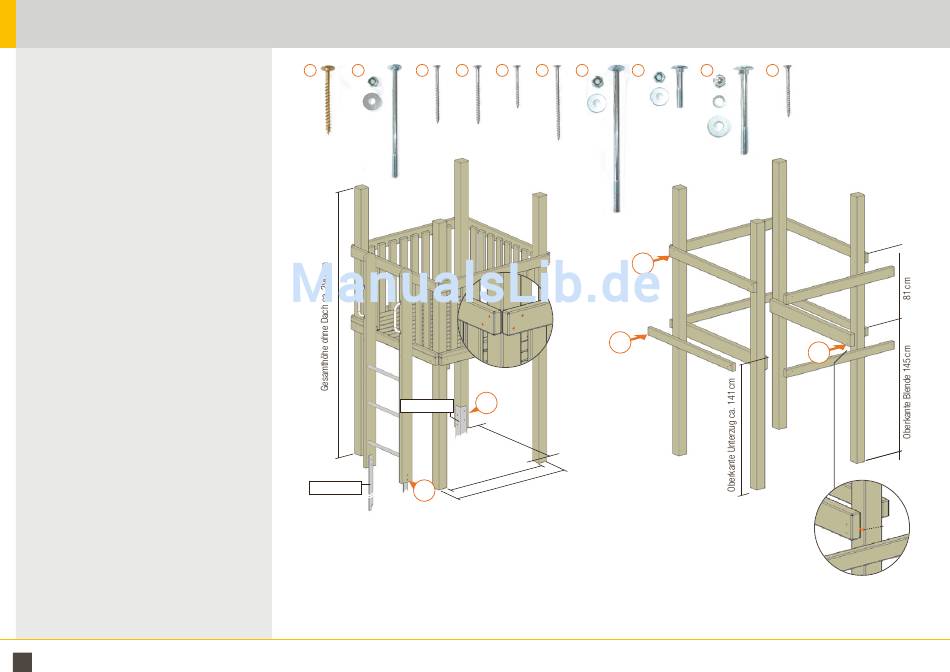

Zu A: Pfosten mit 4,5 mm für die Tellerkopf-
schrauben vorbohren.
Zu B: Pfosten für die Schlossschraube mit
beiliegendem Bohrer durch den Unterzug vorbohren.
Schrauben von außen nach innen platzieren.
Hinweis: Die Höhe der Unterzüge muss inklusive
der Bodenbretter 145 cm betragen.
B
3, 1 cm
