Teil II: WINNETOO PRO Holzbauteile

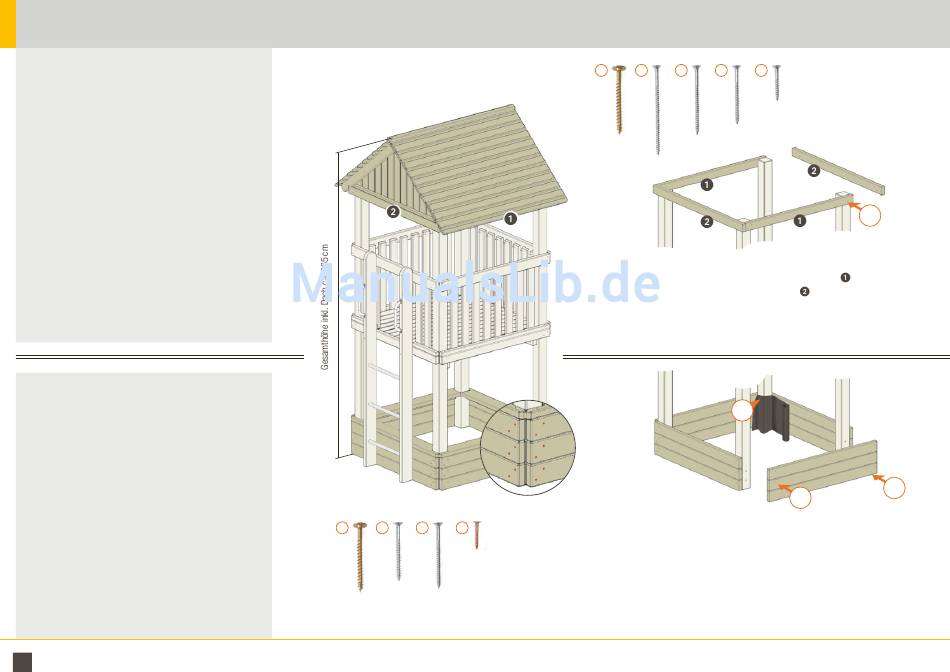

WINNETOO PRO Holzdach Set I WINNETOO PRO Sandkasten Set
Art. 3002 Holzdach Set
bestehend aus:
1 x Art. 3052 Holzdach (Bausatz)
Dachplatte
(24 mm starke Nut-Federbretter
vormontiert mit Sparren)
1178 x 1600 mm
Firstabdeckung
44 x 68 x 1600 mm
Kehlbalken (waagerechter
Balken auf Giebelseite)
44 x 88 x 1484 mm
Fußpfette (waagerechter
Balken auf Traufenseite)
44 x 88 x 1396 mm
Montageleiste
28 x 44 x 1396 mm
Giebelwand, vormontiert
1484 x 642 mm
1 x Art. 3202 Schraubenset für Holzdach
A
Tellerkopfschraube, verzinkt
8 x 100 mm
B
Senkkopfschraube, Edelstahl
6 x 120 mm
C
Senkkopfschraube, Edelstahl
5 x 80 mm
D
Senkkopfschraube, Edelstahl
5 x 70 mm
E
Senkkopfschraube, Edelstahl
5 x 40 mm
Art. 3004 Sandkasten Set
bestehend aus:
1 x Art. 3055 Sandkasten (Bausatz)
Seitenwange
44 x 118 x 1396 mm
Sitzbrett, ausgeklinkt
44 x 152 x 1440 mm
Montageleiste
vormontiert an Sitzbrett
42 x 42 x 1160 mm
1 x Art. 3205 Schraubenset für Sandkasten
A
Tellerkopfschraube, verzinkt
8 x 100 mm
B
Senkkopfschraube, Edelstahl
6 x 70 mm
C
Senkkopfschraube, Edelstahl
6 x 80 mm
D
Breitkopfstift, Kupfer
1 x Art. 3240 Schutzstreifen Sandkasten
PELD Ökoline, PAK-frei
ca. 490 x 6000 mm
18
2
1
2
2
2
2
16
12
6
18
12
12
4
4
48
16
A
B
16
ca. 28
A
C
D
Zu A: Pfosten mit 4,5 mm für die Tellerkopfschrauben vorbohren. Versenken Sie die außenstehenden
Schraubenköpfe der Bodenanker mit einem Forstnerbohrer, damit die Seitenwangen des Sandkastens
direkt an den Pfosten anliegen können. Verschrauben Sie die Seitenwangen.
Zu D: Die Schutzfolie wird vor der Montage der Sitzbretter Oberkante bündig mit den Seitenwangen
befestigt. Die Nägel (D) müssen so platziert werden, dass die Montageleisten die Nägel später
komplett abdecken. Es muss unbedingt sichergestellt sein, dass die Nägel nicht herausgezogen
werden können!
B
C
D
E
Hinweis: Zuerst die Fußpfette auf der Traufenseite
nach die Kehlbalken auf der Giebelseite
montieren
Zu A: Pfosten mit 4,5 mm für die Tellerkopfschrauben vorbohren
D
A
A
und da-
A
