Inhaltszusammenfassung für elv IP 67

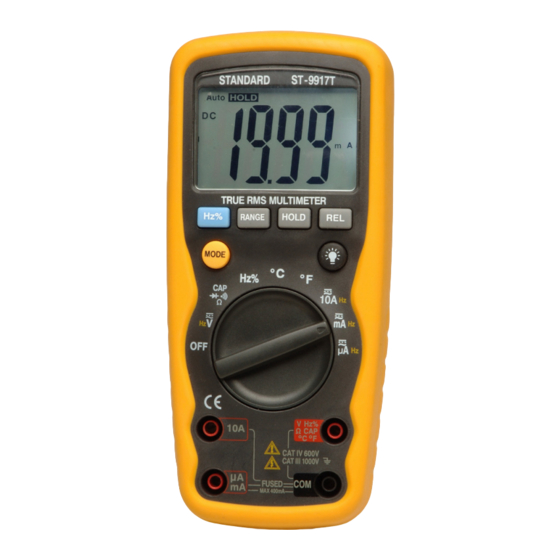

- Seite 1 TrueRMS-Multimeter IP 67 Bedienungsanleitung ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
- Seite 2 Sie die Bedienungs- anleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 80236 1. Ausgabe Deutsch 06/2008 Dokumentation © 2008 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Funktion und bestimmungsgemäßer Einsatz ........4 Sicherheitshinweise ..............5 Vorbereitung zum Betrieb..............8 3.1. Batterie einlegen/wechseln/Low-Bat-Anzeige ......8 3.2. Verwendung von Messleitungen ...........8 Funktionsbeschreibung ..............9 4.1. Drehschalter ..................9 4.2. Taste MODE .................9 4.3. Taste Hz% ..................9 4.4. Taste RANGE.................9 4.5. Taste HOLD (Hold-Funktion) ............9 4.6. -
Seite 4: Funktion Und Bestimmungsgemäßer Einsatz
- Automatische/manuelle Bereichswahl - Weiß beleuchtbares Display, 4000 Digit - Auch mit Handschuhen bedienbar - Schutzart IP 67, Sicherheit nach CAT III (1000 V) und CAT IV (600 V) - Gleich- und Wechselspannungsmessung - Gleich- und Wechselstrommessung - Echteffektivwertmessung bei Wechselgrößen (TrueRMS) - Widerstandsmessung - Kapazitätsmessung... -
Seite 5: Sicherheitshinweise
Bestimmungsgemäßer Einsatz Das Messgerät entspricht der Überspannungskategorie CAT III (1000 V) sowie CAT IV (600 V) nach EN 61010-1. Der Einsatzbereich nach CAT III ist die Verteilungs-Ebene, z. B. Messungen an festen Verteilungen, Schalttafeln und an Mehrphasenmotoren. Der Einsatzbereich nach CAT IV ist die Einspeisungsebene, z. B. Mes- sungen an Zählern und am Hauptanschluss. - Seite 6 - Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbewahrt oder betrieben werden. - Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/-tüten, Styro- porteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. - Das Gerät darf nicht verändert oder umgebaut werden. - Bei Arbeiten an Spannungen mit mehr als 30 V AC eff.
- Seite 7 - Vor der Messung von Widerstand, Kapazität, Kontinuität (Durchgang), Dioden den Strom des Stromkreises abschalten und alle Kondensatoren entladen. - Vor der Strommessung die geräteinternen Sicherungen überprüfen. Vor dem Anschließen des Messgerätes an einen Stromkreis ist der Strom des Stromkreises abzuschalten. - Vor jeder Spannungsmessung ist sicherzustellen, dass sich das Mess- gerät nicht im Strommessbereich befindet.
-
Seite 8: Vorbereitung Zum Betrieb
3. Vorbereitung zum Betrieb 3.1. Batterie einlegen/wechseln/Low-Bat-Anzeige Warnung Das Gerät benötigt eine 9-V-Blockbatterie des Typs 6LR61. Bei erschöpfter Batterie erscheint im Display ein Batteriesymbol. Für eine ordnungsgemäße Funktion sollten Sie die Batterie dann so bald als möglich wechseln. Achtung! Beachten Sie die bereits gegebenen Sicherheitshinweise! Schalten Sie das Gerät ab und entfernen Sie alle Messleitungen aus den Gerätebuchsen, bevor Sie die Rückwand des Gerätes öffnen! 1. -
Seite 9: Funktionsbeschreibung
4. Funktionsbeschreibung Dieser Abschnitt beschreibt die Funktionen, Bedienelemente und Anzeigen des Multimeters. 4.1. Drehschalter Ermöglicht die Auswahl der einzelnen Messarten und z. T. Messbereiche sowqie Ein- und Ausschalten des Messgerätes. Achtung - Vor jedem Wechsel eines Messbereiches bzw. einer Messart sind die Messspitzen vom Messobjekt zu entfernen. -
Seite 10: Taste Rel
Warnung - Zur Vermeidung eines Stromschlages ist zu beachten, dass eine Veränderung der Spannung an den Messbuchsen bei aktivierter Hold- Funktion auf dem Display nicht erkennbar ist. 4.6. Taste REL - Zur vergleichenden Messung gegenüber einem speicherbaren Refe- renzwert. Im Display wird nur die Differenz zwischen Referenz- und Messwert angezeigt. -
Seite 11: Display
4.9. Display Das Display zeigt die Messwerte in 4000 Digits mit automatischer Pola- ritäts- und Messbereichsanzeige und Dezimalpunktsetzung an. Ferner erfolgen weitere Statusanzeigen. 4.10. Überlaufanzeige Überschreitet der Messwert die Bereichsgrenze des eingestellten Mess- bereichs, so erscheint im Display „OL”. 4.11. Auto Power Off (Automatische Abschaltung) Zur Batterieschonung schaltet sich das Multimeter 30 Minuten nach der letzten Bedienhandlung ab. -
Seite 12: Strommessung Ac/Dc
- Die Messleitungen bezüglich beschädigter Isolation untersuchen. Durch- gang der Messleitung prüfen, beschädigte Messleitungen austauschen. Zusätzlich die Isolation der Messgerätebuchsen prüfen. - Vor dem Gebrauch die Funktion des Messgerätes durch Messen einer bekannten Spannung sicherstellen. - Die an der Masse anliegende Messleitung vor der stromführenden Messleitung anschließen. - Seite 13 die nötige Vorsicht walten lassen, da die Gefahr eines Stromschlages besteht. Achtung - Vor dem Anschließen des Messgerätes an einen Stromkreis ist der Strom des Stromkreises abzuschalten. Kondensatoren sind zu entladen. - Zur Strommessung unterbrechen Sie den zu überprüfenden Stromkreis und schalten das Messgerät in diesen Kreis in Serie mit dem Verbrau- cher.
-
Seite 14: Widerstandsmessung
Bitte beachten! - Bei Messungen von höheren Strömen ab 400 mA im 10 A-Bereich ist eine maximale Messzeit von 30 s je Messung einzuhalten. Anderenfalls kann das Gerät durch zu starke Erwärmung beschädigt werden. 8. Widerstandsmessung Achtung - Vor der Messung von Widerständen, Kontinuität (Durchgang), Dioden den Strom des Stromkreises abschalten und alle Kondensatoren entladen. -
Seite 15: Durchgangsprüfung
Bedienung: 1. Schalten Sie den Drehschalter auf „CAP/Ω/ / ” und wählen Sie mit der Taste „MODE” den Diodentest (Anzeige „ “) an. 2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse V/Ω und den der schwarzen Messleitung in die Messbuchse COM. 3. -
Seite 16: Kapazitätsmessung
4. Liegt der Widerstand des Messobjekts unter ca. 150 Ω, so ertönt der Summer und der exakte Widerstand wird im Display angezeigt. 11. Kapazitätsmessung Achtung! Entladen Sie jeden Kondensator vor der Messung! Im Kondensator ge- speicherte Restspannung kann das Messgerät zerstören! Entladen Sie den Kondensator nicht durch einen Kurzschluss, sondern durch Überbrücken der Anschlüsse mit einem 100 kΩ-Widerstand. -
Seite 17: Frequenz-/Tastverhältnismessung
12. Frequenz-/Tastverhältnismessung Bedienung: 1. Schalten Sie den Drehschalter auf den Frequenzmessbereich (Hz%). 2. Stecken Sie den Stecker der roten Messleitung in die Messbuchse V/Ω und den der schwarzen Messleitung in die Messbuchse COM. 3. Verbinden Sie die Messleitungen mit dem Messobjekt. Jetzt wird die Frequenz angezeigt. -
Seite 18: Allgemeiner Umgang, Wartung Und Pflege
2. Wechseln Sie die defekte Sicherung aus: 400 mA-Bereich: 0,5 A/1000 V F 10-A-Bereich: 10 A/1000 V F 3. Setzen Sie die Abdeckung wieder ein und sichern Sie diese durch Festziehen der Schraube. Arbeiten Sie erst wieder mit dem Gerät, wenn das Gehäuse komplett und sicher verschlossen ist. -
Seite 19: Messbereiche, Messgenauigkeit
17. Messbereiche, Messgenauigkeit Funktion Bereich Genauigkeit Auflösung 400 mV ±1,0% + 2 Digit 100 µV ±1,2% + 2 Digit 1 mV Spannung 40 V 10 mV Re = 7,8 MΩ 400 V 100 mV 1000 V ±1,5% + 5 Digit 400 mV ±1,5% + 70 Digit 100 µV... - Seite 20 Funktion Bereich Genauigkeit Auflösung Frequenz**** 5,999 Hz k.A. 0,001 Hz 59,99 Hz ±1,5% + 5 Digit 0,01 Hz 599,9 Hz ±1,2% + 3 Digit 0,1 Hz 5,999 kHz 1 Hz 59,99 kHz 10 Hz 599,9 kHz 100 Hz 5,999 MHz ±1,5% + 4 Digit 1 kHz Tast-...
-
Seite 21: Entsorgung
Genauigkeit bezogen auf eine Umgebungstemperatur von 23 ˚C ± 5˚C und max. 70% rel. Luftfeuchte. Messbereiche, Eingangsempfindlichkeit, Frequenzbereich bei Frequenzmessungen in den DC/AC-Spannungs-/Strommessbereichen (Orientierungswerte) Bereich (DC/AC) Eingangsempfindlichkeit Frequenzbereich ≥2 Vrms 5 Hz - 10 kHz 40/400 V ≥15 Vrms 5 Hz - 20 kHz ≥25 Vrms 5 Hz - 100 kHz 1000 V... - Seite 24 ELV Elektronik AG • PF 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
