Geräteinstallation

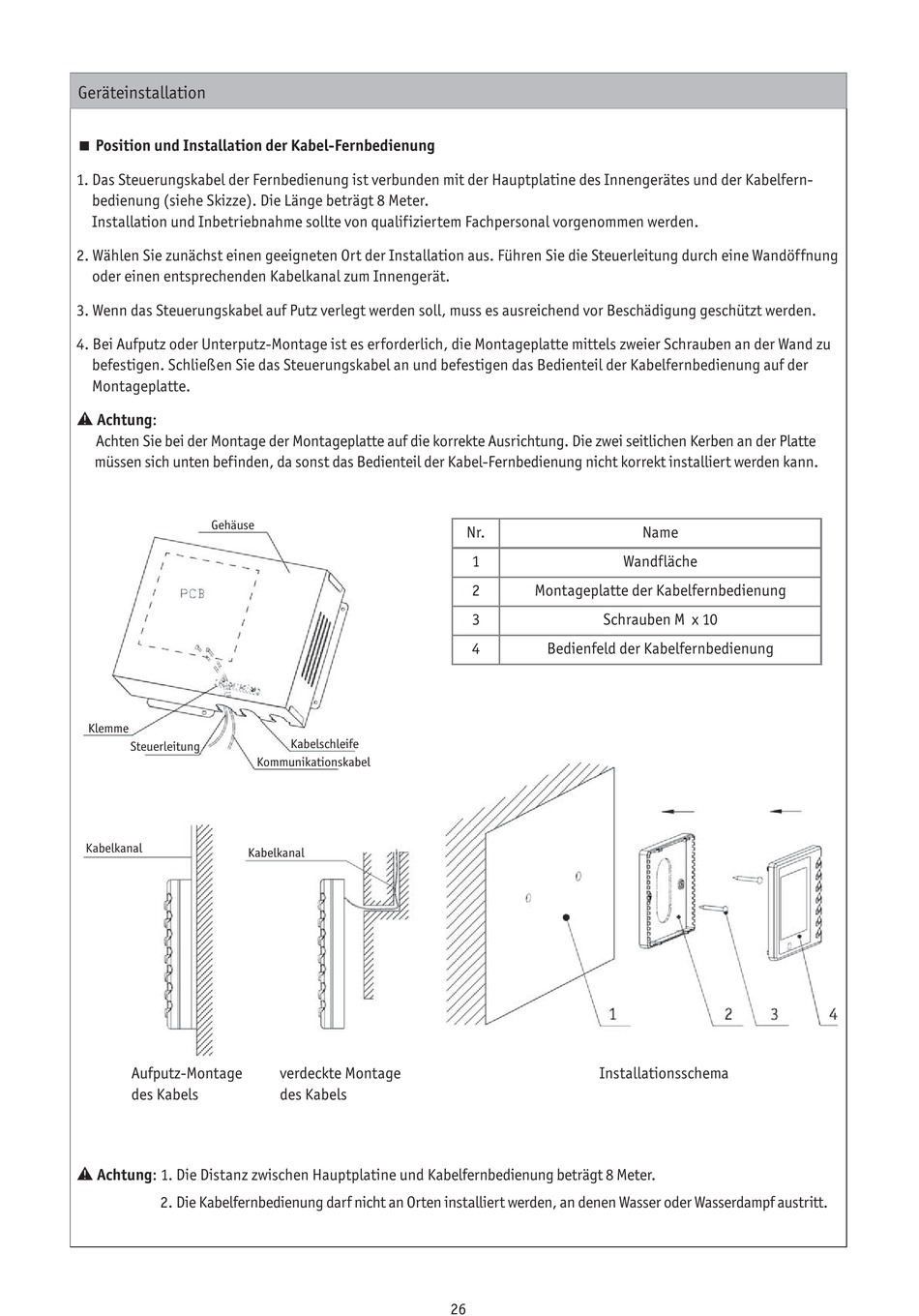

Position und Installation der Kabel-Fernbedienung
1. Das Steuerungskabel der Fernbedienung ist verbunden mit der Hauptplatine des Innengerätes und der Kabelfern-
bedienung (siehe Skizze). Die Länge beträgt 8 Meter.
Installation und Inbetriebnahme sollte von qualifiziertem Fachpersonal vorgenommen werden.
2. Wählen Sie zunächst einen geeigneten Ort der Installation aus. Führen Sie die Steuerleitung durch eine Wandöffnung
oder einen entsprechenden Kabelkanal zum Innengerät.
3. Wenn das Steuerungskabel auf Putz verlegt werden soll, muss es ausreichend vor Beschädigung geschützt werden.
4. Bei Aufputz oder Unterputz-Montage ist es erforderlich, die Montageplatte mittels zweier Schrauben an der Wand zu
befestigen. Schließen Sie das Steuerungskabel an und befestigen das Bedienteil der Kabelfernbedienung auf der
Montageplatte.
a
Achtung:
Achten Sie bei der Montage der Montageplatte auf die korrekte Ausrichtung. Die zwei seitlichen Kerben an der Platte
müssen sich unten befinden, da sonst das Bedienteil der Kabel-Fernbedienung nicht korrekt installiert werden kann.
Gehäuse
Klemme
Steuerleitung
Kabelkanal
Kabelkanal
Aufputz-Montage
des Kabels
a
Achtung: 1. Die Distanz zwischen Hauptplatine und Kabelfernbedienung beträgt 8 Meter.
2. Die Kabelfernbedienung darf nicht an Orten installiert werden, an denen Wasser oder Wasserdampf austritt.
Kabelschleife
Kommunikationskabel
verdeckte Montage
des Kabels
Nr.
1 Wandfläche
2 Montageplatte der Kabelfernbedienung
3 Schrauben M x 10
4 Bedienfeld der Kabelfernbedienung
Installationsschema
