AUFSTELLANLEITUNG
10. Inbetriebnahme / Einregulierung

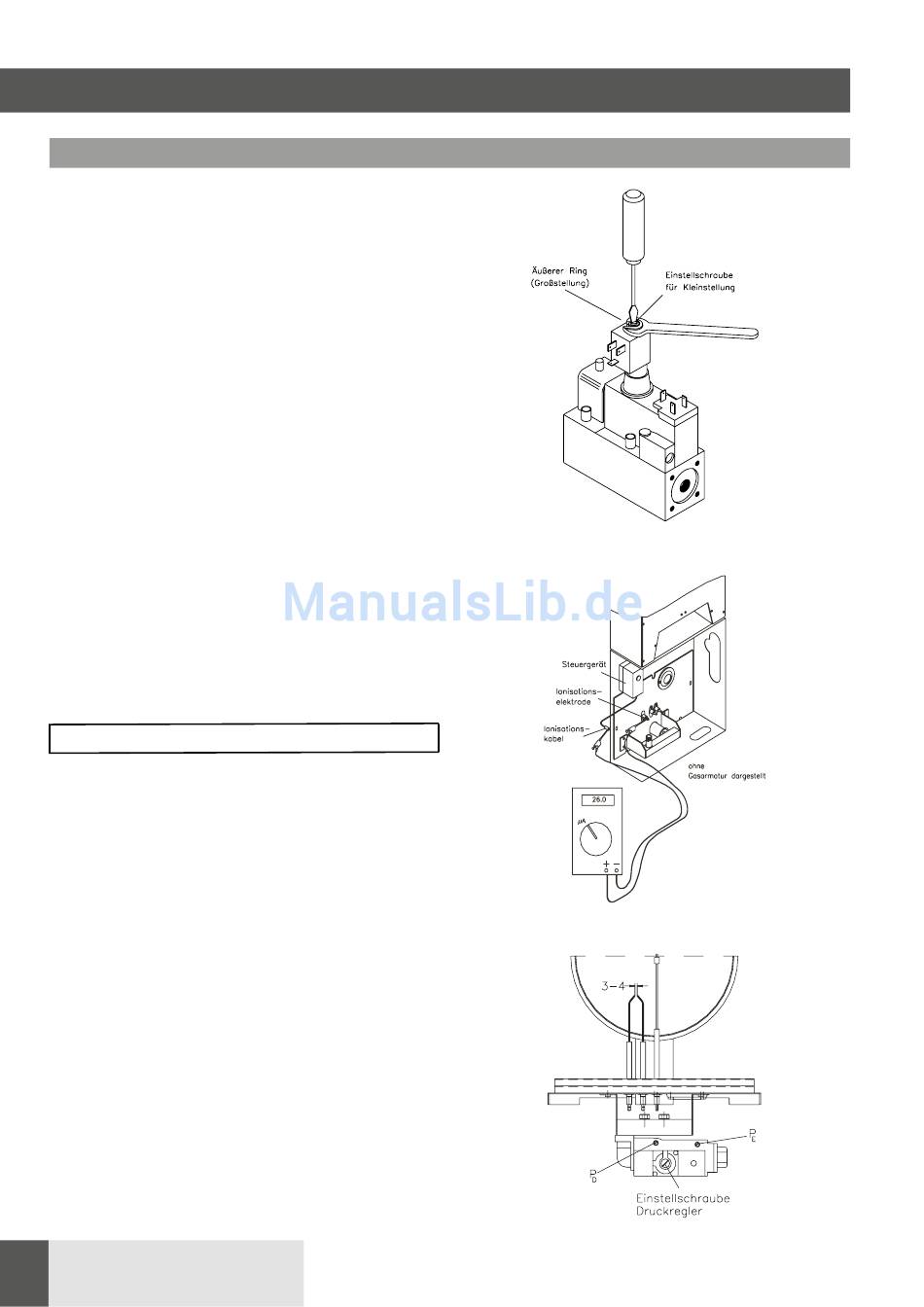

10.7 Einstellung der Teillast (Kleinstellung)
(Nennbelastung) bei VA-9-2
Die Teillast wird auf ca. 60 % der Nennlast eingestellt.
- Raumtemperatur so einstellen, dass der Brenner auf
der 1. Stufe brennt
- Einstellung der Teil-Belastung entsprechend den Pkt.
10.6.1 und 10.6.2.
Bitte beachten!
Zur Vermeidung von Ablesefehlern über den Gaszähler
muss bei der Einstellung über einen längeren Zeitraum
gemessen werden.
10.8 lonisationsstrom-Überwachung der Gasflamme
Über eine lonisationelektrode misst der Gasfeuerungs-
automat den in der Gasflamme fließenden lonisationsstrom.
Für Service-Kontrollen kann mit einem empfindlichen
Amperemeter der lonisationsstrom in Reihenschaltung
gemessen werden.
Der lonisationstrom soll gleich oder größer 5 μA sein.
10.9 Zünd- / Ionisationselektrode
Am Brenner sind angebaut und mit dem Feuerungsauto-
maten über Kabel verbunden:
• zwei Zündelektroden, die im Abstand von 3 - 4 mm
zueinander und 12-14 mm zur Brenner-Oberfläche
eingestellt sind
• der Abstand der Ionisationselektrode zur Brenner-
Oberfläche ist bauseits (mind. 2 mm) gegeben
• der Abstand der Zündelektrode zur Ionisations-elek-
trode beträgt ca. 18 mm.
