Planungsanleitung

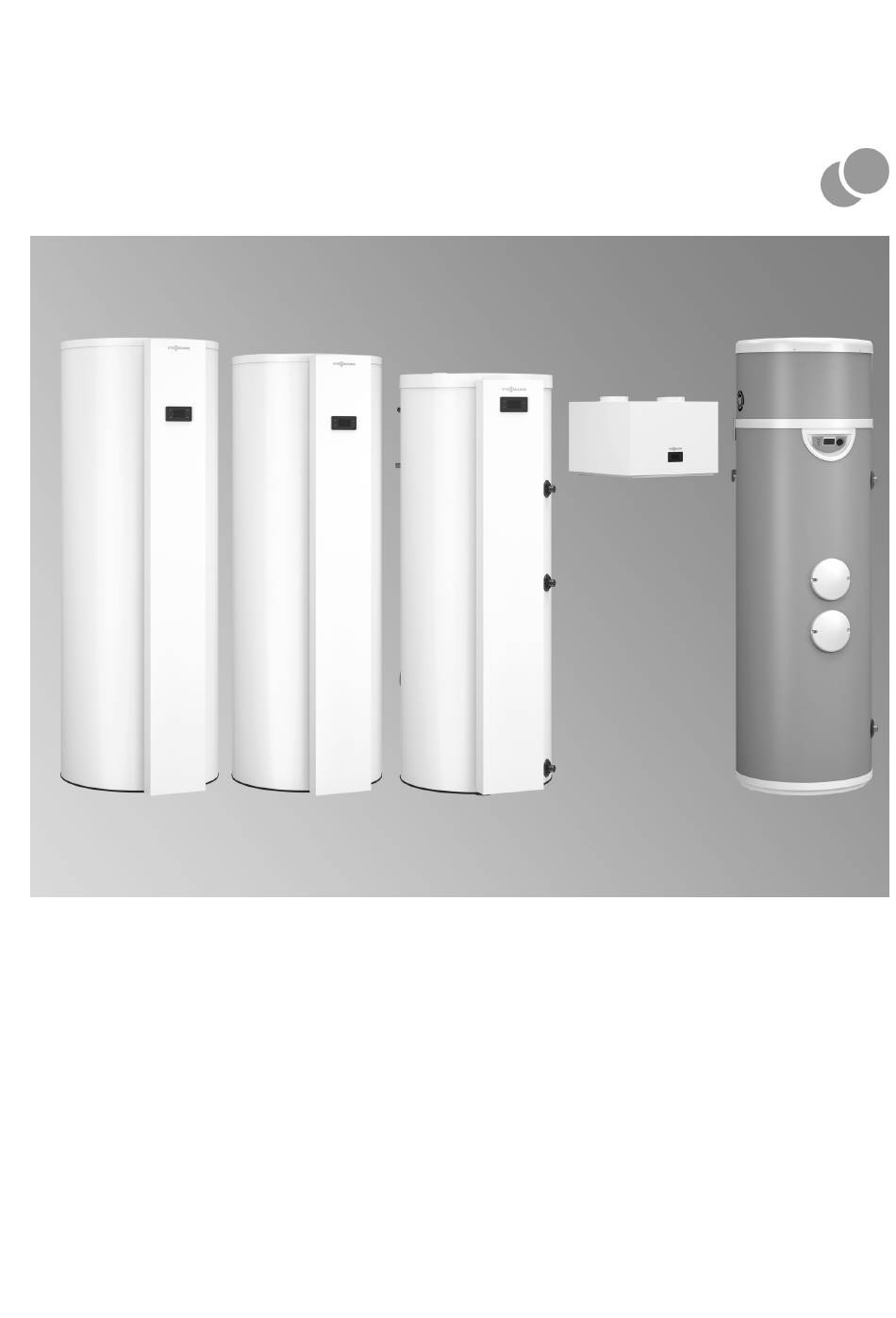

VITOCAL 262-A

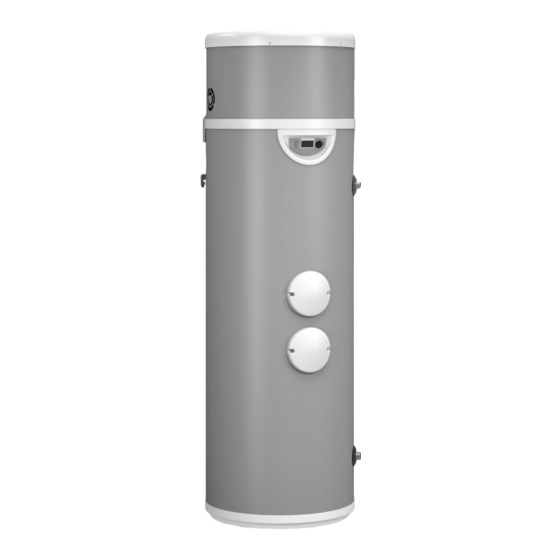

Typ T2E-ze
Mit trockenem Elektro-Heizeinsatz-EHT
■
Für Außenluft-, Umluft- und Abluftbetrieb
■
Speicherinhalt 298 l
■
Typ T2H-ze
Mit zusätzlich integriertem Wärmetauscher für eine Anbin-
■
dung eines externen Wärmeerzeugers für den Hybridbe-
trieb (trockener Elektro-Heizeinsatz-EHT als Zubehör liefer-
bar)
Für Außenluft-, Umluft- und Abluftbetrieb
■
Speicherinhalt 291 l
■
5773316 DE
10/2022
Typ T2W-ze
In Verbindung mit bestehendem mono- oder bivalenten
■
Speicher-Wassererwärmer 160 bis 500 l
Zur Wandmontage
■
Für Außenluft-, Umluft- und Abluftbetrieb
■
VITOCAL 060-A
Typ T0E-ze
Mit trockenem Elektro-Heizeinsatz-EHT
■
Für Außenluft- und Umluftbetrieb
■
Speicherinhalt 178 l bis 254 l
■
Typ T0S-ze
Mit zusätzlich integriertem Wärmetauscher (Elektro-Heiz-
■
einsatz-EHT als Zubehör lieferbar)
Für Außenluft- und Umluftbetrieb
■
Speicherinhalt 251 l
■
VITOCAL
Warmwasser-Wärmepumpen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOCAL 262-A T2H-ze
Inhaltszusammenfassung für Viessmann VITOCAL 262-A T2H-ze
- Seite 1 VIESMANN VITOCAL Warmwasser-Wärmepumpen Planungsanleitung VITOCAL 262-A Typ T2W-ze In Verbindung mit bestehendem mono- oder bivalenten ■ Typ T2E-ze Speicher-Wassererwärmer 160 bis 500 l Zur Wandmontage ■ Mit trockenem Elektro-Heizeinsatz-EHT ■ Für Außenluft-, Umluft- und Abluftbetrieb ■ Für Außenluft-, Umluft- und Abluftbetrieb ■...
- Seite 2 DHW BOOSTER HP Typ 170 L Wasser/Wasser-Wärmepumpe ■ Mit Elektro-Heizeinsatz ■ Speicherinhalt 168 l ■...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vitocal 262-A 1. 1 Produktbeschreibung ....................■ Gerätevarianten ...................... ■ Betriebsarten zur Trinkwassererwärmung .............. ■ Zulässige Anlagenkonfiguration ................■ Vorteile Typ T2E-ze/T2H-ze ..................■ Vorteile Typ T2W-ze ....................■ Auslieferungszustand Typ T2E-ze ................■ Auslieferungszustand Typ T2H-ze ................■... - Seite 4 Inhaltsverzeichnis (Fortsetzung) ■ Verbindungsmuffe (EPP) ..................■ Haltebügel ....................... ■ Flexrohr und Befestigungsschellen ................. ■ Verbindungsstück ....................51 4. 9 Außen- und Fortluftöffnungen ..................■ Dachdurchführung (Edelstahl) ................■ Dachdurchführung (Stahlblech lackiert) ..............■ Flachdachanschluss für Dachdurchführung ............53 ■ Universal Dachpfanne ..................... 53 ■...
- Seite 5 Inhaltsverzeichnis (Fortsetzung) Stichwortverzeichnis ............................VIESMANN VITOCAL...
-
Seite 6: Vitocal 262-A
Vitocal 262-A 1.1 Produktbeschreibung Vitocal 262-A, Typ T2E-ze und Typ T2H-ze sind stehende Speicher- Bei Lufteintrittstemperaturen außerhalb der Einsatzgrenzen wird die Wassererwärmer aus Stahl mit Ceraprotect-Emaillierung mit integ- Wärmepumpe automatisch ausgeschaltet. rierter Wärmepumpe für Umluft-, Außenluft- und Abluftbetrieb. Hoch-/Niedertarif Durch die vormontierten Bauteile und die werkseitige Verdrahtung Die Wärmepumpenregelung der Vitocal 262-A verfügt über einen aller elektrischen Komponenten ist Vitocal 262-A einfach zu installie- separaten Anschluss für Niedertarifstrom. -
Seite 7: Betriebsarten Zur Trinkwassererwärmung
Vitocal 262-A (Fortsetzung) Hierbei dient die Wärmepumpe zur Vorwärmung und der externe Vitocal 262-A, Typ T2W-ze ist für die Trinkwassererwärmung, in Ver- Wärmeerzeuger zur Nachheizung auf den Warmwassertemperatur- bindung mit einem bestehenden mono- oder bivalenten Speicher- Sollwert. Wassererwärmer von 160 bis 500 l, konzipiert. Die Wärmepumpenregelung regelt die Betriebsweise der beiden Wärmeerzeuger automatisch für einen maximalen Warmwasserkom- fort. - Seite 8 Vitocal 262-A (Fortsetzung) Systemdarstellung für Außenluftbetrieb Vitocal 262-A, Typ T2E-ze, T2H-ze und T2W-ze kann zur Trinkwas- sererwärmung über ein Luftverteilsystem (warme) Abluft aus mehre- ren Räumen zugeführt werden, z. B. aus WC, Bad, Küche. Die Warmwasser-Wärmepumpe führt die bei der Trinkwassererwärmung abgekühlte Abluft als Fortluft ins Freie.
-
Seite 9: Zulässige Anlagenkonfiguration
Vitocal 262-A (Fortsetzung) Zulässige Anlagenkonfiguration Typ T2E-ze Betriebsart Komponente Elektro-Heizeinsatz-EHT Externer Wärmeerzeuger Umluftbetrieb — – Umluftbetrieb mit Luftaustritt nach außen — – Außenluftbetrieb/Abluftbetrieb Typ T2H-ze Betriebsart Komponente Elektro-Heizeinsatz-EHT Externer Wärmeerzeuger Umluftbetrieb — — — — – Umluftbetrieb mit Luftaustritt nach außen —... -
Seite 10: Vorteile Typ T2E-Ze/T2H-Ze
Vitocal 262-A (Fortsetzung) Vorteile Typ T2E-ze/T2H-ze A Verdichter B Verdampfer C Ventilator D Flüssigkeitsabscheider E Bedienteil F Wärmepumpenregelung G Nur Typ T2H-ze: Wärmetauscher zur Einbindung eines externen Wärmeerzeu- gers H Elektro-Heizeinsatz-EHT (integriert bei Typ T2E-ze, Zubehör bei Typ T2H-ze) K Magnesium-Schutzanode L Speicher-Wassererwärmer M Verflüssiger ■... -
Seite 11: Vorteile Typ T2W-Ze
Vitocal 262-A (Fortsetzung) Vorteile Typ T2W-ze A Verdampfer B Ventilator C Verdichter D Bedienteil ■ Wärmepumpe zur Trinkwassererwärmung in Verbindung mit sepa- ■ Schnellaufheizfunktion mit Elektro-Heizeinsatz-EHE (Zubehör) raten mono- oder bivalenten Speicher-Wassererwärmer ■ Smart-Grid-fähig: 2-stufige Eigenstromnutzung über Wärmepumpe ■ Zur Wandmontage und (zuschaltbaren) Elektro-Heizeinsatz-EHE (Zubehör) ■... - Seite 12 Vitocal 262-A (Fortsetzung) Erforderliches Zubehör (muss separat bestellt werden): 2 Außenluft-Adapter DN 160 oder DN 180 zur Umrüstung ■ Für die Betriebsart „Umluftbetrieb mit Luftaustritt nach außen“: ■ Umwälzpumpen-Set (Sanitär) für monovalente Speicher-Wasser- 1 Außenluft-Adapter DN 160 oder DN 180 zur Umrüstung der erwärmer Abluftöffnung (Luftaustritt) Oder...
-
Seite 13: Technische Angaben
— – Heizwasser-Vorlauftemperatur 60 °C — — – Heizwasser-Vorlauftemperatur 50 °C — — Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. VIESMANN VITOCAL... - Seite 14 – Länge – Breite (7) – Höhe 1844 1844 Kippmaß 1950 1950 Gewicht Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. VIESMANN VITOCAL...
-
Seite 15: Technische Daten Typ T2W-Ze
°C –8 bis +42 Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. - Seite 16 Trinkwassererwärmung bei Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen Trinkwassererwärmung bei Außenluftbetrieb Trinkwassererwärmung bei Abluftbetrieb Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. VIESMANN...
-
Seite 17: Abmessungen Typ T2E-Ze Und Typ T2H-Ze
Vitocal 262-A (Fortsetzung) Abmessungen Typ T2E-ze und Typ T2H-ze Ø 665 Ø 668 N P R S U A Luftaustritt G Besichtigungsöffnung: ■ Mit Schutzgitter: Für Umluftbetrieb ■ Magnesium-Schutzanode ■ Mit Abluft-/Außenluftadapter DN 160 oder DN 180 (Zubehör): ■ Fremdstromanode (Zubehör) Für Umluftbetrieb mit Luftaustritt nach außen, Außenluftbe- ■... -
Seite 18: Abmessungen Typ T2W-Ze
Vitocal 262-A (Fortsetzung) P ■ Temperatursensor externer Wärmeerzeuger S Nur Typ T2H-ze: Oder Rücklauf externer Wärmeerzeuger G 1 ■ Sicherheitstemperaturbegrenzer zum Abschalten der Solar- T Prozessinjektionsstopfen: Nicht öffnen. Nichts einführen. kreispumpe U Kaltwasser/Entleerung R 1 R Zirkulation R 1 Abmessungen Typ T2W-ze A Luftaustritt, DN 160 oder DN 180 (Abb. -
Seite 19: Durchflusswiderstände
Vitocal 262-A (Fortsetzung) Durchflusswiderstände Heizwasserseitiger Durchflusswiderstand Trinkwasserseitiger Durchflusswiderstand 1000 100,0 10,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 Trinkwasser-Volumenstrom in l/h Heizwasser-Volumenstrom in l/h VIESMANN VITOCAL... -
Seite 20: Vitocal 060-A
Vitocal 060-A 2.1 Produktbeschreibung Vitocal 060-A ist ein stehender Speicher-Wassererwärmer aus Stahl Für den sicheren Außenluftbetrieb ist eine zusätzliche Wärmequelle mit Ceraprotect-Emaillierung mit integrierter Wärmepumpe für zur Nachheizung erforderlich, z. B. der integrierte Elektro-Heizein- Außenluft- und Umluftbetrieb. satz-EHT bei Typ T0E-ze oder ein externer Wärmeerzeuger bei Typ T0S-ze. - Seite 21 Vitocal 060-A (Fortsetzung) Systemdarstellung für Umluftbetrieb C Anschluss Kaltwasser D Luftaustritt nach außen E Lufteintritt F Außenluft Vitocal 060-A nutzt die Umgebungstemperatur (Raumluft des Auf- stellraums) zur Trinkwassererwärmung. Die bei der Trinkwassererwärmung abgekühlte Umgebungsluft wird von der Warmwasser-Wärmepumpe über eine Leitung ins Freie geführt.
-
Seite 22: Zulässige Anlagenkonfiguration
Vitocal 060-A (Fortsetzung) Zulässige Anlagenkonfiguration Typ T0E-ze Betriebsart Komponente Sonnenkollektoren Elektro-Heizeinsatz-EHT Externer Wärmeerzeuger Umluftbetrieb — — – Umluftbetrieb mit Luftaustritt nach außen — — – Außenluftbetrieb Typ T0S-ze Betriebsart Komponente Sonnenkollektoren Elektro-Heizeinsatz-EHT Externer Wärmeerzeuger Umluftbetrieb — — — — — Anschluss über Schaltkontakt —... -
Seite 23: Vorteile
Vitocal 060-A (Fortsetzung) Vorteile Typ T0E-ze mit 178 l Speicherinhalt A Verdichter B Verdampfer C Wärmepumpenregelung D Flüssigkeitsabscheider E Ventilator F Speicher-Wassererwärmer G Magnesium-Schutzanode H Elektro-Heizeinsatz-EHT K Verflüssiger VIESMANN VITOCAL... - Seite 24 Vitocal 060-A (Fortsetzung) Typ T0E-ze mit 254 l Speicherinhalt A Verdichter B Verdampfer C Filtertrockner D Ventilator E Wärmepumpenregelung F Speicher-Wassererwärmer G Magnesium-Schutzanode H Elektro-Heizeinsatz-EHT K Verflüssiger VIESMANN VITOCAL...
- Seite 25 Vitocal 060-A (Fortsetzung) Typ T0S-ze mit 251 l Speicherinhalt A Verdampfer B Flüssigkeitsabscheider C Verdichter D Wärmepumpenregelung E Speicher-Wassererwärmer F Magnesium-Schutzanode G Elektro-Heizeinsatz-EHT (Zubehör) H Glattrohr-Wärmetauscher K Verflüssiger ■ Warmwasser-Wärmepumpe für Außenluft- und Umluftbetrieb ■ Schnellaufheizungsfunktion mit Elektro-Heizeinsatz-EHT Typ T0S-ze: Mit integriertem Wärmetauscher für den Anschluss Typ T0E-ze: Lieferumfang, Typ T0S-ze: Zubehör eines externen Wärmeerzeugers oder von Sonnenkollektoren ■...
-
Seite 26: Auslieferungszustand Typ T0E-Ze
Vitocal 060-A (Fortsetzung) Auslieferungszustand Typ T0E-ze ■ Integrierte Komponenten: – Speicher-Wassererwärmer mit 254 l oder 178 l Inhalt – Wärmepumpenmodul – Wärmepumpenregelung – Trockener Elektro-Heizeinsatz-EHT ■ Kondenswasserschlauch, Länge: 1,7 m ■ Gerät für Umluftbetrieb: Oberblech mit Schutzgittern für Lufteintritt und Luftaustritt ■... -
Seite 27: Technische Angaben
Typ T0E-ze) Nennspannung (mit und ohne Elektro- 1/N/PE 230 V/50 Hz 1/N/PE 230 V/50 Hz 1/N/PE 230 V/50 Hz Heizeinsatz-EHT) Nennstrom – Mit Elektro-Heizeinsatz-EHT – Ohne Elektro-Heizeinsatz-EHT 1,84 1,84 1,84 1,84 1,84 1,84 Absicherung Von Viessmann ermittelte Werte. VIESMANN VITOCAL... - Seite 28 (Messung in Anlehnung an EN 12102/ EN ISO 9614-2, Genauigkeitsklasse 2) Max. A-Bewerteter Schall-Leistungs- dB(A) Summenpegel im Aufstellraum Schalldruckpegel L im Umluftbetrieb dB(A) und Umluftbetrieb mit Luftaustritt nach außen (Mit Richtfaktor Q = 2 und Abstand 3 m) Von Viessmann ermittelte Werte. VIESMANN VITOCAL...
- Seite 29 (Mit Luftkanal 4 m, Richtfaktor Q = 2 und Abstand 3 m) – Innen dB(A) – Außen dB(A) Energieeffizienzklasse nach EU-Ver- ordnung-Nr. 812/2013 Trinkwassererwärmung Hinweis zur Dauerleistung Heizwendel Bei der Planung mit der angegebenen oder ermittelten Dauerleis- tung die entsprechende Umwälzpumpe einplanen. Von Viessmann ermittelte Werte. VIESMANN VITOCAL...
-
Seite 30: Abmessungen Typ T0E-Ze Mit Speicherinhalt 178 L
Vitocal 060-A (Fortsetzung) Abmessungen Typ T0E-ze mit Speicherinhalt 178 l Ø 584 125 139 D G M A Luftaustritt K ■ Besichtigungsöffnung ■ Mit Schutzgitter: Für Umluftbetrieb ■ Magnesium-Schutzanode ■ Mit Außenluftadapter DN 160: Für Umluftbetrieb mit Luftaus- ■ Fremdstromanode (Zubehör) tritt nach außen und Außenluftbetrieb ■... -
Seite 31: Abmessungen Typ T0E-Ze Mit Speicherinhalt 254 L Und Typ T0S-Ze
Vitocal 060-A (Fortsetzung) Abmessungen Typ T0E-ze mit Speicherinhalt 254 l und Typ T0S-ze Ø 630 Ø 634 M N P S T A Luftaustritt G ■ Besichtigungsöffnung ■ Mit Schutzgitter: Für Umluftbetrieb ■ Magnesium-Schutzanode ■ Mit Außenluftadapter DN 160: Für Umluftbetrieb mit Luftaus- ■... -
Seite 32: Durchflusswiderstände
Vitocal 060-A (Fortsetzung) R Prozessinjektionsstopfen (nicht öffnen, nichts einführen) S Nur Typ T0S-ze: ■ Externer Wärmeerzeuger: Rücklauf G 1 ■ Sonnenkollektor: Rücklauf G 1 und Einschraubwinkel (Zubehör) für unteren Speichertemperatursensor T Kaltwasser/Entleerung R ¾ Durchflusswiderstände Heizwasserseitiger Durchflusswiderstand obere Heizwendel Trinkwasserseitiger Durchflusswiderstand (nur Typ T0S-ze) 10,0 1000... -
Seite 33: Dhw Booster Hp
DHW Booster HP 3.1 Produktbeschreibung DHW Booster HP, Typ 170 L ist ein stehender Speicher-Wasser- Die Wärmepumpenregelung der DHW Booster HP verfügt über erwärmer aus Stahl mit Emaillierung und mit einer integrierten Wär- einen separaten Anschluss für Niedertarifstrom. Ist der Kontakt aktiv, mepumpe. - Seite 34 DHW Booster HP (Fortsetzung) C Rücklauf Fußbodenheizkreis Die Wärmepumpe der DHW Booster HP nutzt den Rücklauf des D Wasserschleifen des Fußbodenheizkreises Fußbodenheizkreises oder eines anderen Heizkreislaufs mit sehr niedrigen Temperaturen zur Trinkwassererwärmung. E DHW Booster HP Das zur Trinkwassererwärmung genutzte Heizwasser wird zurück in den Heizkreislauf der Fußbodenheizung geführt.
-
Seite 35: Vorteile
DHW Booster HP (Fortsetzung) Vorteile Typ 170 L mit 168 l Speicherinhalt A Verdichter B Automatische Entlüftung C Verdampfer D Ventilator E Bedienkonsole F Speicher-Wassererwärmer G Magnesium-Schutzanode H Elektro-Heizeinsatz K Verflüssiger Wasser/Wasser-Wärmepumpe zur Warmwasserbereitung in Verbin- dung mit einem kollektiven Heizsystem oder einem Wärmenetz VIESMANN VITOCAL... -
Seite 36: Auslieferungszustand Typ 170 L
DHW Booster HP (Fortsetzung) ■ Speicherinhalt 168 l, mit Emaillierung ■ Schnellaufheizungsfunktion mit Elektro-Heizeinsatz (Lieferumfang) ■ Mit dem Speicherinhalt ist die DHW Booster HP sowohl für 4-Per- ■ Hohe Leistungswerte sonen-Haushalte (Zapfprofil M), als auch für größere Haushalte ■ Smart-Grid fähig — geeignet zur Nutzung des selbsterzeugten (Zapfprofil L) geeignet Stroms von Photovoltaikanlagen ■... -
Seite 37: Technische Angaben
DHW Booster HP (Fortsetzung) 3.2 Technische Angaben Technische Daten DHW Booster HP, Typ 170 L Speicherinhalt 168 l Zapfprofil Leistungsdaten für Außenluftbetrieb nach EN 16147:2017 bei W25/W55 (Wassertemperatur 25 °C/Raumtemperatur 20 °C) Leistungszahl ε (COP Aufheizzeit h:min 07:00 07:00 Bereitschaftsverlust (Pes) Max. -
Seite 38: Abmessungen Typ 170 L Mit Speicherinhalt 168 L
DHW Booster HP (Fortsetzung) Abmessungen Typ 170 L mit Speicherinhalt 168 l A Kaltwasser/Entleerung R ¾ E Bedienkonsole B Elektro-Heizeinsatz (Lieferumfang) F Tauchhülse für Zapfprofil M C Magnesium-Schutzanode G Rücklauf Wärmeerzeuger R ⅜" D Warmwasser R ¾ H Heizwasserrücklauf Fußboden R ⅜" VIESMANN VITOCAL... -
Seite 39: Durchflusswiderstände
DHW Booster HP (Fortsetzung) Durchflusswiderstände Trinkwasserseitiger Durchflusswiderstand 10,0 Trinkwasser-Volumenstrom in l/h VIESMANN VITOCAL... -
Seite 40: Installationszubehör
é Umwälzpumpen-Set (Sanitär) ZK04714 Umwälzpumpen-Set (Heizkreis) ZK04715 Fremdstromanode 7182008 Sicherheitsgruppe nach DIN 1988 7180662 Betrieb mit Sonnenkollektoren: Siehe ab Seite 44. Sonnenkollektoren: Siehe Viessmann Preisliste. Sicherheitstemperaturbegrenzer 7172825 Kollektortemperatursensor ZK02575 Einschraubwinkel 7373475 Photovoltaik: Siehe ab Seite 45. Energiezähler für 2-stufige Eigen- stromnutzung –... - Seite 41 Installationszubehör (Fortsetzung) Zubehör Best.-Nr. Vitocal 262-A, Typ Vitocal 060-A, Typ DHW Booster HP, Typ T2E-ze T2H-ze T2W-ze T0E-ze, T0E-ze, T0S-ze 170 L 254 l 178 l Außen- und Fortluftöffnungen: Siehe ab Seite 51. Dachdurchführung – Edelstahl 9562054 – Schwarz 7501781 –...
-
Seite 42: Sicherheitsgruppe
Installationszubehör (Fortsetzung) 4.2 Sicherheitsgruppe Kleinverteiler Best.-Nr. 7143779 Bestandteile: ■ Sicherheitsventil R ½ (Abblasedruck 3 bar) ■ Manometer ■ Automatischer Entlüfter mit automatischer Absperrvorrichtung ■ Wärmedämmung 4.3 Speicher-Wassererwärmer Trockener Elektro-Heizeinsatz-EHT Best.-Nr.: Technische Daten ZK02257 Vitocal 060-A, Typ T0S-ze ZK03800 Vitocal 262-A, Typ T2H-ze Elektro-Heizeinsatz-EHT Nenn-Wärmeleistung 1500... -
Seite 43: Umwälzpumpen-Set (Sanitär)
Installationszubehör (Fortsetzung) Umwälzpumpen-Set (Sanitär) Best.-Nr.: Zum Anschluss an einen monovalenten Speicher-Wassererwärmer ZK04714 Vitocal 262-A, Typ T2W-ze [kPa] 0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.6 Q [m Q [l/s] Umwälzpumpen-Set (Heizkreis) Best.-Nr.: Zum Anschluss an einen bivalenten Speicher-Wassererwärmer... -
Seite 44: Sicherheitsgruppe Nach Din 1988
■ DN 20/R 1 ■ Membran-Sicherheitsventil ■ Max. Beheizungsleistung: 150 kW 4.4 Betrieb mit Sonnenkollektoren: Nur Vitocal 060-A, Typ T0S-ze Sonnenkollektoren Siehe Viessmann Preisliste. Sicherheitstemperaturbegrenzer Best.-Nr.: 7172825 In Verbindung mit Sonnenkollektoren ■ Max. Auslösetemperatur 95 °C ■ Gehäuse zum Anbau an die Rücklaufleitung ■... -
Seite 45: Photovoltaik
Installationszubehör (Fortsetzung) 4.5 Photovoltaik Energiezähler für 2-stufige Eigenstromnutzung: Nur Vitocal 262-A ■ Mit serieller Modbus-Schnittstelle – Betrieb −10 bis +55 °C ■ Zur optimalen 2-stufigen Nutzung des selbsterzeugten Stroms von – Lagerung und Transport −30 bis +85 °C Photovoltaikanlagen durch die Wärmepumpe und den Elektro- Heizeinsatz (Zubehör Typ T2H-ze) Energiezähler 3-phasig Energiezähler 1-phasig... -
Seite 46: Kaltschrumpfband
Installationszubehör (Fortsetzung) Kaltschrumpfband Best.-Nr. 7143928 1 Rolle mit 15 m. Hilfsschütz für Vitocal 060-A, Typ T0S-ze Hilfsschütz Technische Daten Spulenspannung 230 V/50 Hz Best.-Nr. 7814681 Nennstrom (I AC1 16 A ■ Schaltschütz im Kleingehäuse AC3 9 A ■ Mit 4 Öffnern und 4 Schließern ■... -
Seite 47: Sammelleitung
Installationszubehör (Fortsetzung) 4.8 Sammelleitung Reduzierstück DN 180/160 (Stahlblech verzinkt) Best.-Nr. 7373030 Hinweis Druckverlust: 5 Pa Schalldämpfer rund, flexibel Anschluss Maß in mm Pack- Best.-Nr. ungsdi- cke in DN 160 ZK03036 DN 180 ZK03037 Bestandteile: ■ Gelochtes Alu-Innenrohr ■ Rieselschutz ■ Absorbermaterial ■... -
Seite 48: Rohr Mit Verbindungsmuffe (Epp)
Installationszubehör (Fortsetzung) Rohr mit Verbindungsmuffe (EPP) Anschluss Maß in mm Best.-Nr. DN 160 7501765 DN 180 7501766 ■ Wärmeleitzahl 0,042 W/(m·K) ■ Dämmstärke 15 mm ■ Keine Bildung von Kondenswasser bis –20 °C Außenlufttempera- tur (Raumluft max.: 25 °C, 60 % relative Luftfeuchte) ■... -
Seite 49: Verbindungsmuffe (Epp)
Installationszubehör (Fortsetzung) a 190 mm b 325 mm c 221 mm Druckverlust Bogen 90° mit Verbindungsmuffe (EPP) Luftvolumenstrom in m³/h A DN 125 B DN 160 C DN 180 Verbindungsmuffe (EPP) Verbindungsmuffe starr Anschluss Maß in mm Best.-Nr. DN 160 7501771 DN 180 7501772... -
Seite 50: Haltebügel
Installationszubehör (Fortsetzung) Haltebügel Best.-Nr. 7501773 Zur Befestigung der Sammelleitung an Wand oder Decke. Flexrohr und Befestigungsschellen Flexrohr mit Wärmedämmung Einsatz als Zu- und Abluftleitung Länge: 6 m, kürzbar sehr flexibel Zur Befestigung des Flexrohrs an andere Bauteile werden Schellen benötigt. Anschluss Außenmaß... -
Seite 51: Verbindungsstück
Installationszubehör (Fortsetzung) Anschluss Maß a in mm Best.-Nr. Best.-Nr. Befestigungs- schellen je 10 St. DN 160 ZK02533 ZK02645 DN 180 ZK02534 ZK02646 Hinweis ■ Flexrohr kann nicht gereinigt werden, ggf. austauschen. ■ Abhängig von den Umgebungsbedingungen müssen die Rohre bauseits wärmegedämmt werden. Verbindungsstück Anschluss Maß... -
Seite 52: Dachdurchführung (Stahlblech Lackiert)
Installationszubehör (Fortsetzung) Hinweis Erforderliche Reduzierstücke: ■ 1 Stück DN 160/125 für Vitovent 300-W, Typ H32S A225, Vitovent 300-C und Vitovent 200-C ■ 1 Stück DN 180/160 für Vitovent 300-W, Typ H32S C400 ■ Bei Vitovent 300-W, Typ H32S C325 und Vitoair FS ist kein Redu- zierstück erforderlich. -
Seite 53: Flachdachanschluss Für Dachdurchführung
Installationszubehör (Fortsetzung) Verwendung als Fortluftdurchführung 1000 Luftvolumenstrom in m³/h A DN 125 B DN 160/DN 180 Flachdachanschluss für Dachdurchführung Anschluss Maß a in mm Best.-Nr. DN 160/180 7501783 Für Dachdurchführung Best.-Nr. 7501780 und 7501781. Universal Dachpfanne Maß in mm Best.-Nr. schluss Farbe 1000... - Seite 54 Installationszubehör (Fortsetzung) ■ Der Anschluss des Leitungssystems an die Außenwanddurchfüh- rung muss wärmegedämmt und dampfdiffusionsdicht ausgeführt werden. ■ Bei niedrigen Außenlufttemperaturen und hoher Luftfeuchte kann Kondenswasser am Insektenschutzgitter gefrieren. Diese Witte- rungsbedingungen entstehen an nur wenigen Tagen im Jahr. Die entstehende Eisschicht kann abgeklopft werden.
-
Seite 55: Außenwanddurchführung Mit Vogelschutzgitter
Installationszubehör (Fortsetzung) DN 180 Luftvolumenstrom in m³/h A Außenluft B Fortluft Außenwanddurchführung mit Vogelschutzgitter Anschluss Maß in mm Best.-Nr. DN 160 ZK03026 DN 180 ZK03027 ■ Zum direkten Anschluss an EPP-Rohr ■ Farbe: Weiß Hinweis Das EPP-Rohr muss bauseits durch die Außenwand geführt werden. Erforderliche Wanddurchbrüche Anschluss 7 Wanddurchbruch in mm... - Seite 56 Installationszubehör (Fortsetzung) Druckverlust Außenwanddurchführung mit Vogelschutzgitter Verwendung als Außenluftdurchführung 1000 Luftvolumenstrom in m³/h A DN 125 B DN 160 C DN 180 Verwendung als Fortluftdurchführung 1000 Luftvolumenstrom in m³/h A DN 125 B DN 160 C DN 180 VIESMANN VITOCAL...
-
Seite 57: Außenluftdurchlass Ald
Installationszubehör (Fortsetzung) Außenluftdurchlass ALD Best.-Nr. Z017814 Anzahl der offenen Kammern ■ Zur Montage in der Außenwand ■ Außenluftdurchlass einstellbar bis 24 m A 8 Pa Differenzdruck B 4 Pa Differenzdruck ■ Einschließlich Innenwandblende ■ Schalldämmeinsatz C 2 Pa Differenzdruck ■ Winddrucksicherung mit Filter Hinweis Außenluftdurchlass mit Außenwandblende Edelstahl Wandhülse und Außenwandblende erforderlich... -
Seite 58: Wandhülse Rund 500 Mm
Installationszubehör (Fortsetzung) Außenluftdurchlass mit Fensterlaibung Anzahl der offenen Kammern A 8 Pa Differenzdruck Anzahl der offenen Kammern B 4 Pa Differenzdruck C 2 Pa Differenzdruck A Wandstärke ≥430 mm (2 Schalldämmeinsätze) B Wandstärke ≥340 mm (1 Schalldämmeinsatz) Wandhülse rund 500 mm Best.-Nr. -
Seite 59: Thermostatischer Mischautomat
Installationszubehör (Fortsetzung) 4.11 Thermostatischer Mischautomat Best.-Nr. 7959726 Zur Einbindung in das Heizsystem ■ Einstellbereich: 45 °C ■ Gewindeanschluss G¾", flachdichtend VIESMANN VITOCAL... -
Seite 60: Planungshinweise
Planungshinweise 5.1 Aufstellung, Montage Die Warmwasser-Wärmepumpe kann stehend oder mit Hilfe von Hinweis zu liegendem Transport Tragegurten (Zubehör) liegend transportiert werden. Warmwasser-Wärmepumpe aufstellen und vor Inbetriebnahme min. 24 Stunden stehen lassen. 5.2 Anforderungen an die Aufstellung Einsatzgrenzen des Wärmepumpenmoduls ■ Vitocal 060-A: –8 °C bis +42 °C Lufttemperatur –5 °C bis +35 °C Lufttemperatur ■... -
Seite 61: Mindestabstände Für Den Umluftbetrieb Mit Luftaustritt Nach Außen
Planungshinweise (Fortsetzung) Vitocal 262-A Vitocal 060-A Typ T2E-ze/T2H-ze 2 °C 35 °C 20 m³ 3 °C 42 °C 20 m³ 500 kg 600 kg A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf Typ T2W-ze 3 °C 42 °C 20 m³... -
Seite 62: Mindestabstände Für Den Außenluftbetrieb
Planungshinweise (Fortsetzung) Typ T2E-ze/T2H-ze Vitocal 060-A 3 °C 42 °C 2 °C 35 °C 20 m³ 20 m³ 600 kg 500 kg A Warmwasser-Wärmepumpe A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf B Abwasserleitung für Kondenswasserablauf C Außenluftöffnung: C Außenluftöffnung: Mit Außenluft-Adapter DN 160: ≥ DN 160 Mit Außenluft-Adapter DN 160: ≥... - Seite 63 Planungshinweise (Fortsetzung) Typ T2E-ze/T2H-ze Vitocal 060-A -8 °C 42°C -5 °C 35 °C 600 kg 500 kg A Warmwasser-Wärmepumpe A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf B Abwasserleitung für Kondenswasserablauf Raumhöhe: Raumhöhe bei Verwendung des Leitungssystems aus EPP Mit Außenluft-Adapter DN 160: 2125 mm (Zubehör): Mit Außenluft-Adapter DN 180: 2145 mm Typ T0E-ze/T0S-ze mit 254 l/251 l Speicherinhalt: ≥...
-
Seite 64: Mindestabstände Für Dhw Booster Hp
Planungshinweise (Fortsetzung) Mindestabstände für DHW Booster HP 500 kg A Wasser/Wasser-Wärmepumpe Anforderungen an das Leitungssystem ■ Möglichst kurze Leitungsführung für die Luftaustrittsleitung einhal- Mindestabstand zwischen Lufteintritts- und Luftaustrittsleitung ten. ■ Mindestabstand zwischen Lufteintritts- und Luftaustrittsleitung ein- Lufteintritts- und Luftaustrittsleitung durch die Wand halten, um Kurzschluss der Luftvolumenströme zu vermeiden (siehe folgende Tabelle). -
Seite 65: Schall- Und Schwingungsentkopplung
Planungshinweise (Fortsetzung) Lufteintritts- und Luftaustrittsleitung durch das Dach 1000 Beispiel mit Vitocal 060-A A Luftaustritt B Lufteintritt Schall- und Schwingungsentkopplung Bei Geräuschübertragung innerhalb von Gebäuden und bei Körper- schallübertragung gelten folgende Richtwerte für Wohnräume, unab- hängig von der Lage des Gebäudes: ■... -
Seite 66: Elektrischer Anschluss
Planungshinweise (Fortsetzung) Elektrischer Anschluss Den Netzanschluss und die Schutzmaßnahmen gemäß folgenden Die Warmwasser-Wärmepumpe ist mit einer 3-adrigen Netzan- Vorschriften ausführen: schlussleitung anschlussfertig. ■ IEC 60 364-4-41 ■ VDE-Vorschriften Für den Netzanschluss ist eine separat abgesicherte Schuko- ■ Anschlussbedingungen des örtlichen Energieversorgungsunter- Steckdose erforderlich: nehmens (EVU) ■... -
Seite 67: Trinkwasserseitig Anschließen
Planungshinweise (Fortsetzung) Kondenswasserablauf über Wasserverschluss Ø 20 5.3 Trinkwasserseitig anschließen Die Warmwasser-Wärmepumpe ist dazu bestimmt dauerhaft an das Darüber hinaus muss auf Folgendes geachtet werden: Wassernetz angeschlossen zu werden. ■ Alle Rohrleitungen mit lösbaren Verbindungen anschließen. Für den trinkwasserseitigen Anschluss DIN 1988, DIN 4753 und ■... -
Seite 68: Vitocal 262-A, Typ T2W-Ze
Planungshinweise (Fortsetzung) Hinweis zum thermostatischen Mischautomaten ■ Prüfdruck: 16 bar (1,6 MPa) Die Warmwasser-Wärmepumpe kann Trinkwasser auf Temperaturen Vitocal 060-A: 16 bar (1,6 MPa) über 60 °C erwärmen. Daher muss zum Schutz vor Verbrühungen Vitocal 262-A: 116 bar (1,16 MPa) ein thermostatischer Mischautomat in die Warmwasserleitung einge- DHW Booster HP: 9,6 bar (0,96 MPa) baut werden. -
Seite 69: Nur Typ T2W-Ze: Anschluss Speicher-Wassererwärmer
Vitocell 300-B EVBA-A Bivalent Vitopearlwhite Ausführliche Informationen zu Anlagenbeispielen: Anschluss an einen bivalenten Speicher-Wassererwärmer www.viessmann-schemes.com (Bestand oder neu) Bei Anschluss an einen bivalenten Speicher-Wassererwärmer emp- Anschluss an einen monovalenten Speicher-Wassererwärmer fehlen wir die Verwendung des Umwälzpumpen-Sets (Heizkreis). (Bestand oder neu) Empfohlene Rohrdurchmesser Bei Anschluss an einen monovalenten Speicher-Wassererwärmer... -
Seite 70: Empfehlungen Zirkulationskreis
Planungshinweise (Fortsetzung) 5.4 Empfehlungen Zirkulationskreis Hinweis Empfehlungen: Auslegungshinweise nach EN 806 beachten. ■ Max. Durchflussmenge für eine ideale Speicherschichtung: 3 l/min ■ Zeitgesteuerte Zirkulationspumpe gemäß Energieeinsparverord- ■ Zirkulationsleitungen fachgerecht isolieren. nung ■ Max. 5 K Spreizung zwischen Warmwasseraustritt und Zirkulati- onseintritt der Wärmepumpe ■... -
Seite 71: Ventilatorkennlinien
Planungshinweise (Fortsetzung) 5.5 Ventilatorkennlinien 100 % 90 % 70 % 60 % 50 % 40 % 30 % 20 % Luftvolumenstrom in m³/h A Kennlinienschar der Anlagenkennlinien B Kennlinienschar der Ventilatorkennlinien C Empfohlener Bereich für den Auslegungspunkt (Nenn-Volumen- strom) 5.6 Lüftungsbetrieb (nur Abluftgerät) Luftwechselrate Der Richtwert für die Luftwechselrate für Wohngebäude beträgt 0,5. -
Seite 72: Anwendungsbereich
Planungshinweise (Fortsetzung) Anwendungsbereich Das Abluftsystem darf nur in einer abgeschlossenen Wohneinheit Für gewerblich genutzte Räume (z. B. Restaurant, Ladengeschäft (z. B. Einfamilienhaus oder Wohnung) eingesetzt werden. Die Entlüf- usw.) ist das Abluftsystem nicht ausgelegt. Der Einsatz als tung mehrerer Kleinwohnungen oder Appartements ist wegen der Schwimmbad-, Garagen- oder Sonderraumentlüftung ist nicht zuge- fehlenden Beeinflussungsmöglichkeit durch die Benutzer gemäß... - Seite 73 Planungshinweise (Fortsetzung) Abluft- und Fortluftleitungen ■ Der Anschluss von Küchen-Dunstabzugshauben an das Luftver- ■ Um komplizierte Leitungsführungen zu vermeiden, hat die Verle- teilsystem Abluft ist nicht gestattet. gung des Luftverteilsystems Priorität vor den Heizungs-, Wasser- ■ Der empfohlene max. Gesamt-Druckverlust Δp für alle Kom- Gesamt und Abwasserleitungen.
-
Seite 74: Wärmedämmung Für Das Luftverteilsystem
Planungshinweise (Fortsetzung) Wärmedämmung für das Luftverteilsystem ■ Um Kondenswasser zu vermeiden, Fortluftleitungen und Dämm-Maßnahmen: Anschluss-Stutzen der Abluftabdeckung mit einer Dicke von min. ■ Dämmung nach den Regeln der Technik ausführen. 50 mm dampfdiffusionsdicht wärmedämmen. ■ Stoßstellen gut abkleben. ■ Alle Abluftleitungen gemäß DIN 1946-6 dampfdiffusionsdicht wär- ■... -
Seite 75: Anschluss Solarkreis: Nur Vitocal 060-A, Typ T0S-Ze
Planungshinweise (Fortsetzung) Hinweis Beispiel: ■ DN 180 nur für Vitocal 262-A Verwendetes Leitungssystem: ■ Berechnung des Druckverlusts mit unterschiedlichen Komponen- ■ 2 Außenwanddurchführungen ten: ■ 3 Bögen 90° ■ EPP Rohr Planungsanleitung „Vitovent Zentrale Wohnungslüf- tungs-Systeme“ Beispiele zur Berechnung des Druckverlusts im Leitungssystem: 1. -
Seite 76: Anschluss Von Sonnenkollektoren
Umwälzpumpe mit PWM-Signal. Hinweis Wir empfehlen das in der Viessmann Preisliste als Zubehör angebo- In Verbindung mit Vitocal 060-A empfehlen wir die in der Viessmann tene Solarpaket. Preisliste als Zubehör angebotenen Solarpakete. Die Wärmedämmung der Rohrleitungen muss mit bis 185 °C hitze- beständigem Material ausgeführt werden. -
Seite 77: Nur Typ T2H-Ze Und T0S-Ze: Anschluss Externer Wärmeerzeuger
Planungshinweise (Fortsetzung) 5.9 Nur Typ T2H-ze und T0S-ze: Anschluss externer Wärmeerzeuger Am integrierten Glattrohr-Wärmetauscher der Vitocal 262-A, Typ Insbesondere Vitocal 262-A, Typ T2H-ze ist für den Hybridbetrieb T2H-ze oder der Vitocal 060-A, Typ T0S-ze kann ein externer Wär- mit einem externen Wärmeerzeuger optimiert. meerzeuger angeschlossen werden. -
Seite 78: Dhw Booster Hp: Hydraulische Einbindung
Speichertemperatursensor zur Anschluss des externen Wärmeerzeugers an Stecker % der Wärmepumpenregelung Trinkwassernachheizung Zur Verwendung mit externen Wärmeerzeugern von Viessmann sind die Widerstände am Stecker % werkseitig für einen Speichertempe- ratursensor NTC 10 kΩ vorbereitet. In Verbindung mit externen Wärmeerzeugern von Fremdherstellern müssen die Widerstände am Stecker % ggf. -
Seite 79: Restförderhöhen Der Eingebauten Umwälzpumpe
Die gewerbliche oder industrielle Verwendung zu einem anderen Zweck als zur Trinkwassererwärmung gilt als nicht bestimmungsge- mäß. 5.12 Zusätzliche Informationen für die Planung ■ Ausführliche Informationen zu Anlagenbeispielen: Siehe www.viessmann-schemes.com. ■ Planungsanleitung „Vitovent Zentrale Wohnungslüftungs-Systeme“ ■ Planungsanleitung „Solarthermie“ VIESMANN VITOCAL... -
Seite 80: Wärmepumpenregelung
Wärmepumpenregelung 6.1 Wärmepumpenregelung Vitocal 262-A Die Regelung für Vitocal 262-A ist im Wärmepumpenmodul einge- baut. Aufbau Leiterplatte ■ Mögliche Einstellungen: ■ Anschluss für Hoch- und Niedertarif – Temperatur-Sollwert ■ Anschluss für Smart Grid in Verbindung mit Photovoltaikanlagen: – Zeitprogramm für die Trinkwassererwärmung (Tages- oder Schaltkontakt zum Anschluss einer Signalleitung (1-phasig) oder Wochenprogramm) Anschluss über Modbus... -
Seite 81: Aufbau
Wärmepumpenregelung (Fortsetzung) Aufbau Leiterplatte ■ Mögliche Einstellungen: ■ Anschluss für Hoch- und Niedertarif – Temperatur-Sollwert ■ Anschluss für Signalleitung Smart Grid in Verbindung mit Photo- – Zeitprogramm für die Trinkwassererwärmung (Tages- oder voltaikanlagen Wochenprogramm) ■ Typ T0S-ze: – Tag und Uhrzeit Schaltkontakt für Elektro-Heizeinsatz-EHT oder externer Wärme- ■... -
Seite 82: Betriebsprogramme
Wärmepumpenregelung (Fortsetzung) Betriebsprogramme Empfohlene Betriebsprogramme für DHW Booster HP: In folgender Tabelle grau hinterlegt ■ Typ 170 L: COMFORT (wie AUTO): Warmwasserbereitung erfolgt vorzugs- weise über die Wärmepumpe und nur bei Bedarf über den Elektro- Heizeinsatz ECO: Warmwasserbereitung erfolgt vorzugsweise über die Wär- mepumpe ELECTRIC: Warmwasserbereitung erfolgt vorzugsweise über den Elektro-Heizeinsatz... - Seite 83 Stichwortverzeichnis Abluftbetrieb..................8 Haltebügel..................50 Abluftleitung..................73 Heizwasserbetrieb................33 Abluftventil..................72 Hydraulische Einbindung DHW Booster HP........78 Abluftvolumenstrom nach DIN 1946-6..........72 Abmessungen................17, 31 Anlagenkonfiguration..............9, 22 Intensivlüftung.................. 72 Ansaugluft..................60 Anschlussbedingungen..............66 Anschluss externer Wärmeerzeuger..........77 Kaltschrumpfband................46 Anschluss-Set Smart Grid..............40 Kamin....................
- Seite 84 Zirkulationsleitung................67 Zulässige Anlagenkonfiguration........... 9, 22 Zuluftelement – Auslegung..................72 – Positionierung................72 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
