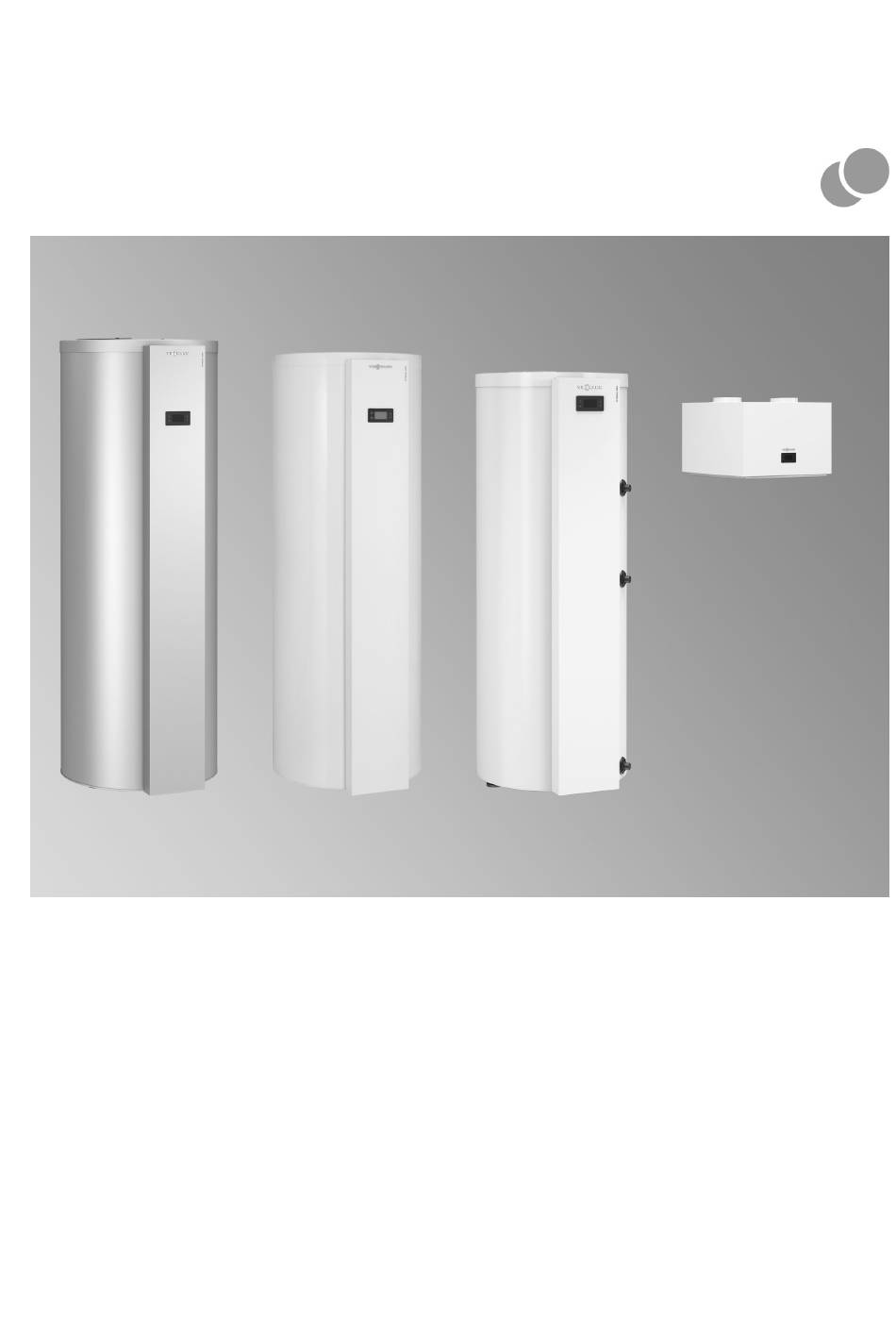

VIESMANN
Planungsanleitung

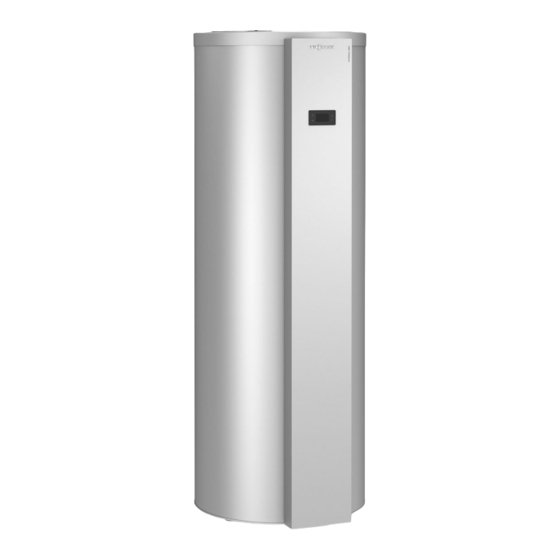

VITOCAL 262-A
Typ T2E
Mit trockenem Elektro-Heizeinsatz
■
Für Außenluft-, Umluft- und Abluftbetrieb
■
Speicherinhalt 298 l
■
Typ T2H
Mit zusätzlich integriertem Wärmetauscher für eine Anbin-
■
dung eines externen Wärmeerzeugers für den Hybridbe-
trieb (Elektro-Heizeinsatz als Zubehör lieferbar)
Für Außenluft-, Umluft- und Abluftbetrieb
■
Speicherinhalt 291 l
■
Typ T2W
In Verbindung mit bestehendem mono- oder bivalenten
■
Speicher-Wassererwärmer 160 bis 500 l
Zur Wandmontage
■
Für Außenluft-, Umluft- und Abluftbetrieb
■
5773316 DE
4/2019
VITOCAL 060-A
Typ T0E
Mit trockenem Elektro-Heizeinsatz
■
Für Außenluft- und Umluftbetrieb
■
Speicherinhalt 178 l oder 254 l
■
Typ T0S
Mit zusätzlich integriertem Wärmetauscher (Elektro-Heiz-
■
einsatz als Zubehör lieferbar)
Für Außenluft- und Umluftbetrieb
■
Speicherinhalt 251 l
■
VITOCAL
Warmwasser-Wärmepumpe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOCAL 262-A T2W
Inhaltszusammenfassung für Viessmann VITOCAL 262-A T2W
- Seite 1 VIESMANN VITOCAL Warmwasser-Wärmepumpe Planungsanleitung VITOCAL 262-A VITOCAL 060-A Typ T2E Typ T0E Mit trockenem Elektro-Heizeinsatz Mit trockenem Elektro-Heizeinsatz ■ ■ Für Außenluft-, Umluft- und Abluftbetrieb Für Außenluft- und Umluftbetrieb ■ ■ Speicherinhalt 298 l Speicherinhalt 178 l oder 254 l ■...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vitocal 262-A 1. 1 Produktbeschreibung ....................■ Gerätevarianten ...................... ■ Betriebsarten zur Trinkwassererwärmung .............. ■ Zulässige Anlagenkonfiguration ................■ Vorteile ........................■ Vorteile ........................■ Auslieferungszustand Typ T2E ................■ Auslieferungszustand Typ T2H ................■ Auslieferungszustand Typ T2W ................1. - Seite 3 Inhaltsverzeichnis (Fortsetzung) ■ Zuluftelement Wand-/Außenanschluss DN 100 ............■ Zuluftfilter (G3) ......................Planungshinweise 4. 1 Aufstellung, Montage ....................4. 2 Anforderungen an die Aufstellung ................■ Einsatzgrenzen des Wärmepumpenmoduls ............■ Anforderungen an den Aufstellraum ............... ■ Vorinstallation für Montage der Vitocal 262-A, Typ T2W ........■...
-
Seite 4: Vitocal 262-A
Vitocal 262-A 1.1 Produktbeschreibung Vitocal 262-A, Typ T2E und Typ T2H sind stehende Speicher-Was- Bei Lufteintrittstemperaturen außerhalb der Einsatzgrenzen wird die sererwärmer aus Stahl mit Ceraprotect-Emaillierung mit integrierter Wärmepumpe automatisch ausgeschaltet. Wärmepumpe für Umluft-, Außenluft- und Abluftbetrieb. Hoch-/Niedertarif Durch die vormontierten Bauteile und die werkseitige Verdrahtung Die Wärmepumpenregelung der Vitocal 262-A verfügt über einen aller elektrischen Komponenten ist Vitocal 262-A einfach zu installie- separaten Anschluss für Niedertarifstrom. -
Seite 5: Betriebsarten Zur Trinkwassererwärmung
Vitocal 262-A (Fortsetzung) Hierbei dient die Wärmepumpe zur Vorwärmung und der externe Vitocal 262-A, Typ T2W ist für die Trinkwassererwärmung, in Verbin- Wärmeerzeuger zur Nachheizung auf den Warmwassertemperatur- dung mit einem bestehenden mono- oder bivalenten Speicher-Was- Sollwert. sererwärmer von 160 bis 500 l, konzipiert. Die Wärmepumpenregelung regelt die Betriebsweise der beiden Wärmeerzeuger automatisch für einen maximalen Warmwasserkom- fort. - Seite 6 Vitocal 262-A (Fortsetzung) Systemdarstellung für Außenluftbetrieb Der Vitocal 262-A, Typ T2E, T2H und T2W kann zur Trinkwasser- erwärmung über ein Luftverteilsystem (warme) Abluft aus mehreren Räumen zugeführt werden, z. B. aus WC, Bad, Küche. Die bei der Trinkwassererwärmung abgekühlte Abluft wird von der Vitocal 262-A als Fortluft ins Freie geführt.
-
Seite 7: Zulässige Anlagenkonfiguration
Vitocal 262-A (Fortsetzung) Zulässige Anlagenkonfiguration Typ T2E Betriebsart Komponente Elektro-Heizeinsatz Externer Wärmeerzeuger Umluftbetrieb — – Umluftbetrieb mit Luftaustritt nach außen — – Außenluftbetrieb/Abluftbetrieb Typ T2H Betriebsart Komponente Elektro-Heizeinsatz Externer Wärmeerzeuger Umluftbetrieb — — — — – Umluftbetrieb mit Luftaustritt nach außen —... -
Seite 8: Vorteile
Vitocal 262-A (Fortsetzung) Vorteile Typ T2E/T2H A Verdichter B Verdampfer C Ventilator D Flüssigkeitsabscheider E Bedienteil F Wärmepumpenregelung G Nur Typ T2H: Wärmetauscher zur Einbindung eines externen Wärmeerzeu- gers H Elektro-Heizeinsatz (integriert bei Typ T2E, Zubehör bei Typ T2H) K Magnesium-Schutzanode L Speicher-Wassererwärmer M Verflüssiger ■... -
Seite 9: Vorteile
Vitocal 262-A (Fortsetzung) Vorteile Typ T2W A Verdampfer B Ventilator C Verdichter D Bedienteil ■ Wärmepumpe zur Trinkwassererwärmung in Verbindung mit sepa- ■ Erwärmung der Trinkwassertemperatur auf maximal 70 °C (bis raten mono- oder bivalenten Speicher-Wassererwärmer 65 °C über Wärmepumpenmodul und bis 70 °C mit Elektro-Heiz- ■... -
Seite 10: Auslieferungszustand Typ T2W
Vitocal 262-A (Fortsetzung) Auslieferungszustand Typ T2W ■ Integrierte Komponenten: Erforderliches Zubehör (muss separat bestellt werden): – Wärmepumpenmodul ■ Für die Betriebsart „Umluftbetrieb mit Luftaustritt nach außen“: – Wärmepumpenregelung 1 Außenluft-Adapter DN 160 oder DN 180 zur Umrüstung der ■ Stecker für folgende Anschlüsse: Abluftöffnung (Luftaustritt) –... -
Seite 11: Technische Angaben
— – Heizwasser-Vorlauftemperatur 60 °C — — – Heizwasser-Vorlauftemperatur 50 °C — — Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. VIESMANN VITOCAL... - Seite 12 1935 Gewicht Anschlüsse (Außengewinde) Kaltwasser, Warmwasser Trinkwasserzirkulation Vorlauf/Rücklauf externer Wärmeerzeuger — Kondenswasserablauf (7) Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. VIESMANN VITOCAL...
-
Seite 13: Technische Daten Typ T2W
1/N/PE 230 V/50 Hz Nennstrom – Mit Elektro-Heizeinsatz – Ohne Elektro-Heizeinsatz 1,84 Absicherung Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. VIESMANN VITOCAL... - Seite 14 Trinkwassererwärmung bei Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen Trinkwassererwärmung bei Außenluftbetrieb Trinkwassererwärmung bei Abluftbetrieb Von Viessmann ermittelte Werte. Die Werte für das Zapfprofil L liegen noch nicht vor und werden leicht unter den Werten für das Zapfprofil XL liegen. VIESMANN...
-
Seite 15: Abmessungen Typ T2E Und Typ T2H
Vitocal 262-A (Fortsetzung) Abmessungen Typ T2E und Typ T2H Ø 667 Ø 667 N O P A Luftaustritt G Besichtigungsöffnung: ■ Mit Schutzgitter für die Betriebsart „Umluftbetrieb“ ■ Magnesium-Schutzanode ■ Mit Abluft-/Außenluftadapter DN 160 oder DN 180 (Zubehör) ■ Fremdstromanode (Zubehör) für die Betriebsarten „Umluftbetrieb mit Luftaustritt nach ■... -
Seite 16: Abmessungen Typ T2W
Vitocal 262-A (Fortsetzung) R Kondenswasserablauf 7 20 mm S Netzanschlussleitung (3 m lang) Abmessungen Typ T2W A Luftaustritt, DN 160 oder DN 180 (Abb. mit Adapter für Abluftbe- E Kaltwasser G1 trieb, Zubehör) F Warmwasser G1 B Lufteintritt, DN 160 oder DN 180 (Abb. mit Adapter für Abluftbe- G Umwälzpumpe (Zubehör) trieb, Zubehör) H Entlüftungshahn... -
Seite 17: Durchflusswiderstände
Vitocal 262-A (Fortsetzung) Durchflusswiderstände Heizwasserseitiger Durchflusswiderstand Trinkwasserseitiger Durchflusswiderstand 1000 100,0 10,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 Trinkwasser-Volumenstrom in l/h Heizwasser-Volumenstrom in l/h VIESMANN VITOCAL... -
Seite 18: Vitocal 060-A
Vitocal 060-A 2.1 Produktbeschreibung Vitocal 060-A ist ein stehender Speicher-Wassererwärmer aus Stahl Für den sicheren Außenluftbetrieb ist eine zusätzliche Wärmequelle mit Ceraprotect-Emaillierung mit integrierter Wärmepumpe für zur Nachheizung erforderlich, z. B. der integrierte Elektro-Heizein- Außenluft- und Umluftbetrieb. satz bei Typ T0E oder ein externer Wärmeerzeuger bei Typ T0S. Bei reinem Wärmepumpenbetrieb beträgt die max. -
Seite 19: Zulässige Anlagenkonfiguration
Vitocal 060-A (Fortsetzung) Systemdarstellung für Umluftbetrieb Vitocal 060-A nutzt die Umgebungstemperatur (Raumluft des Auf- stellraums) zur Trinkwassererwärmung. Die bei der Trinkwassererwärmung abgekühlte Umgebungsluft wird von der Warmwasser-Wärmepumpe über eine Leitung ins Freie geführt. Über eine separate Außenluftöffnung gelangt gleichzeitig Außenluft in den Aufstellraum. - Seite 20 Vitocal 060-A (Fortsetzung) Typ T0S Betriebsart Komponente Sonnenkollektoren Elektro-Heizeinsatz Externer Wärmeerzeuger Umluftbetrieb — — — — — Anschluss über Schaltkontakt — — — Anschluss über Schaltkontakt Oder Manuelle Ansteuerung — Anschluss über Schaltkontakt Manuelle Ansteuerung – Umluftbetrieb mit Luftaustritt nach außen Anschluss über Schaltkontakt —...
-
Seite 21: Vorteile
Vitocal 060-A (Fortsetzung) Vorteile Typ T0E mit 178 l Trinkwasservolumen A Verdichter B Verdampfer C Wärmepumpenregelung D Flüssigkeitsabscheider E Ventilator F Speicher-Wassererwärmer G Magnesium-Schutzanode H Elektro-Heizeinsatz K Verflüssiger VIESMANN VITOCAL... - Seite 22 Vitocal 060-A (Fortsetzung) Typ T0E mit 254 l Trinkwasservolumen A Verdichter B Verdampfer C Filtertrockner D Ventilator E Wärmepumpenregelung F Speicher-Wassererwärmer G Magnesium-Schutzanode H Elektro-Heizeinsatz K Verflüssiger VIESMANN VITOCAL...
- Seite 23 Vitocal 060-A (Fortsetzung) Typ T0S mit 251 l Trinkwasservolumen A Verdampfer B Flüssigkeitsabscheider C Verdichter D Wärmepumpenregelung E Speicher-Wassererwärmer F Magnesium-Schutzanode G Elektro-Heizeinsatz (Zubehör) H Glattrohr-Wärmetauscher K Verflüssiger ■ Warmwasser-Wärmepumpe für Außenluft- und Umluftbetrieb ■ Schnellaufheizungsfunktion mit Elektro-Heizeinsatz Typ T0S: Mit integriertem Wärmetauscher für den Anschluss eines T0E: Lieferumfang, T0S: Zubehör externen Wärmeerzeugers oder von Sonnenkollektoren ■...
-
Seite 24: Auslieferungszustand Typ T0E
Vitocal 060-A (Fortsetzung) Auslieferungszustand Typ T0E ■ Integrierte Komponenten: – Speicher-Wassererwärmer mit 254 l oder 178 l Inhalt – Wärmepumpenmodul – Wärmepumpenregelung – Elektro-Heizeinsatz ■ Kondenswasserschlauch (1,7 m lang) ■ Gerät für Umluftbetrieb: Oberblech mit Schutzgittern für Lufteintritt und Luftaustritt ■... -
Seite 25: Technische Angaben
Max. nutzbare Wassermenge (40 °C) — — Bezugswarmwassertemperatur °C 52,9 52,9 52,5 52,5 Energieeffizienz Warmwasserbereitung — — (η Jährlicher Stromverbrauch (AEC) — — Einsatzgrenzen (Lufteintrittstemperatur) °C –5 bis +35 –5 bis +35 –5 bis +35 Von Viessmann ermittelte Werte. VIESMANN VITOCAL... - Seite 26 — — Max. zul. Betriebsdruck — — — — — — — — Max. anschließbare Aperturfläche Flach- — — — — kollektoren Max. anschließbare Aperturfläche Röh- — — — — renkollektoren Mindestraumvolumen für Umluftbetrieb Von Viessmann ermittelte Werte. VIESMANN VITOCAL...
- Seite 27 (Mit Richtfaktor Q = 2 und Abstand 3 m) – Innen dB(A) – Außen dB(A) Energieeffizienzklasse nach EU-Ver- ordnung Nr. 812/2013 Trinkwassererwärmung Hinweis zur Dauerleistung Heizwendel Bei der Planung mit der angegebenen oder ermittelten Dauerleis- tung die entsprechende Umwälzpumpe einplanen. Von Viessmann ermittelte Werte. VIESMANN VITOCAL...
-
Seite 28: Abmessungen Typ T0E Mit Trinkwasservolumen 178 L
Vitocal 060-A (Fortsetzung) Abmessungen Typ T0E mit Trinkwasservolumen 178 l Ø 586 DN 160 DN 160 45° 125 139 A Luftaustritt K ■ Besichtigungsöffnung B Lufteintritt ■ Magnesium-Schutzanode ■ Fremdstromanode (Zubehör) C Bedienteil ■ Elektro-Heizeinsatz (Lieferumfang) D Warmwasser R ¾ L Kaltwasser/Entleerung R ¾... -
Seite 29: Abmessungen Typ T0E Mit Trinkwasservolumen 254 L Und Typ T0S
Vitocal 060-A (Fortsetzung) Abmessungen Typ T0E mit Trinkwasservolumen 254 l und Typ T0S Ø 631 DN 160 A Luftaustritt G ■ Besichtigungsöffnung B Lufteintritt ■ Magnesium-Schutzanode ■ Fremdstromanode (Zubehör) C Bedienteil ■ Elektro-Heizeinsatz (Zubehör Typ T0S, Lieferumfang Typ D Wärmepumpenregelung T0E) E Tauchhülse für Zapfprofil L H Kaltwasser/Entleerung R ¾... -
Seite 30: Durchflusswiderstände
Vitocal 060-A (Fortsetzung) M Nur Typ T0S: N Zirkulation R ¾ ■ Temperatursensor externer Wärmeerzeuger O Warmwasser R ¾ oder P Kondenswasser 7 20 mm ■ Sicherheitstemperaturbegrenzer zum Abschalten der Solar- R Netzanschlussleitung (3 m lang) kreispumpe Durchflusswiderstände Heizwasserseitiger Durchflusswiderstand obere Heizwendel Trinkwasserseitiger Durchflusswiderstand (nur Typ T0S) 10,0... -
Seite 31: Installationszubehör
Umwälzpumpen-Set (Sanitär) ZK04714 Umwälzpumpen-Set (Heizkreis) ZK04715 Fremdstromanode 7182008 Sicherheitsgruppe nach DIN 1988 7180662 Betrieb mit Sonnenkollektoren: Siehe ab Seite 34 Sonnenkollektoren: Siehe Viessmann Preisliste Solar-Divicon, Typ PS 10 Z017690 Sicherheitstemperaturbegrenzer 7172825 Kollektortemperatursensor ZK02575 Einschraubwinkel 7175213 Photovoltaik: Siehe ab Seite 37 Energiezähler für 2-stufige Eigenstrom-... - Seite 32 Installationszubehör (Fortsetzung) Zubehör Best.-Nr. Vitocal 262-A, Typ Vitocal 060-A, Typ T0E mit T0E mit 254 l 178 l Außen- und Fortluftöffnungen: Siehe ab Seite 43 Dachdurchführung – Edelstahl 9562054 – Schwarz 7501781 – Dachsteinrot ZK01907 Flachdachanschluss für Dachdurchfüh- 7501783 rung Universal-Dachpfanne für Dachneigung 20°...
-
Seite 33: Speicher-Wassererwärmer
Installationszubehör (Fortsetzung) 3.2 Speicher-Wassererwärmer Trockener Elektro-Heizeinsatz Best.-Nr.: Technische Daten ZK02257 Vitocal 060-A, Typ T0S ZK03800 Vitocal 262-A, Typ T2H Elektro-Heizeinsatz Nenn-Wärmeleistung 1500 ■ Leistung 1,5 kW Nennspannung 1/N/PE 230 V/ ■ Trockener, verkalkungsarmer Elektro-Heizeinsatz (Steatit) mit 50 Hz Magnesium-Schutzanode zum Einbau in den Speicher-Wasser- Kaltwiderstand Ω... -
Seite 34: Umwälzpumpen-Set (Heizkreis)
AT: Best.-Nr. 7179666, 6 bar (0,6 MPa) ■ Absperrventil ■ Rückflussverhinderer und Prüfstutzen ■ DN 20/R 1 ■ Manometeranschluss-Stutzen ■ Max. Beheizungsleistung: 150 kW ■ Membran-Sicherheitsventil 3.3 Betrieb mit Sonnenkollektoren: Nur Vitocal 060-A, Typ T0S Sonnenkollektoren Siehe Viessmann Preisliste. VIESMANN VITOCAL... -
Seite 35: Solar-Divicon, Typ Ps10
Installationszubehör (Fortsetzung) Solar-Divicon, Typ PS10 Best.-Nr. Z017690 E Hocheffizienz-Umwälzpumpe F Absperrventile Pumpstation für den Kollektorkreis G Rückschlagventile ■ Mit drehzahlgeregelter Hocheffizienz-Umwälzpumpe für Wechsel- H Absperrhahn strom K Entleerungshahn Förderhöhe: 6,0 m bei Förderstrom 1000 l/h L Volumenstromanzeige ■ Integriertes Elektronikmodul SDIO/SM1A zur Solarregelung M Luftabscheider ■... -
Seite 36: Sicherheitstemperaturbegrenzer
IP 32 gemäß EN 60529, durch Aufbau/ ■ 2-adrige Leitung, Leitungslänge max. 60 m bei einem Leiterquer- Einbau gewährleisten schnitt von 0,5 mm Kupfer Sensortyp Viessmann Pt500 ■ Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt wer- Zulässige Umgebungs- temperatur – Betrieb −20 bis +200 °C –... -
Seite 37: Photovoltaik
Installationszubehör (Fortsetzung) 3.4 Photovoltaik Energiezähler für 2-stufige Eigenstromnutzung: Nur Vitocal 262-A ■ Mit serieller Modbus-Schnittstelle – Betrieb −10 bis +55 °C ■ Zur optimalen 2-stufigen Nutzung des selbsterzeugten Stroms von – Lagerung und Transport −30 bis +85 °C Photovoltaikanlagen durch die Wärmepumpe und den Elektro- Heizeinsatz (Zubehör Typ T2H) Energiezähler 3-phasig Energiezähler 1-phasig... -
Seite 38: Kaltschrumpfband
Installationszubehör (Fortsetzung) Kaltschrumpfband Best.-Nr. 7143928 1 Rolle mit 15 m. Nur für Vitocal 060-A, Typ T0S Hilfsschütz Technische Daten Spulenspannung 230 V/50 Hz Best.-Nr. 7814681 Nennstrom (I AC1 16 A ■ Schaltschütz im Kleingehäuse AC3 9 A ■ Mit 4 Öffnern und 4 Schließern ■... -
Seite 39: Sammelleitung
Installationszubehör (Fortsetzung) 3.7 Sammelleitung Reduzierstück DN 180/160 (Stahlblech verzinkt) Best.-Nr. 7373030 Hinweis Druckverlust: 5 Pa Schalldämpfer rund, flexibel Anschluss Maß in mm Pack- Best.-Nr. ungsdi- cke in DN 160 ZK03036 DN 180 ZK03037 Bestandteile: ■ Gelochtes Alu-Innenrohr ■ Rieselschutz ■ Absorbermaterial ■... -
Seite 40: Rohr Mit Verbindungsmuffe (Epp)
Installationszubehör (Fortsetzung) Rohr mit Verbindungsmuffe (EPP) Anschluss Maß in mm Best.-Nr. DN 160 7501765 DN 180 7501766 ■ Wärmeleitzahl 0,042 W/(m·K) ■ Dämmstärke 15 mm ■ Keine Bildung von Kondenswasser bis –20 °C Außenlufttempera- tur (Raumluft max.: 25 °C, 60 % relative Luftfeuchte) ■... -
Seite 41: Verbindungsmuffe (Epp)
Installationszubehör (Fortsetzung) a 190 mm b 325 mm c 221 mm Druckverlust Bogen 90° mit Verbindungsmuffe (EPP) Luftvolumenstrom in m³/h A DN 125 B DN 160 C DN 180 Verbindungsmuffe (EPP) Verbindungsmuffe starr Verbindungsmuffe verschiebbar Anschluss Maß in mm Best.-Nr. a in mm b in mm Best.-Nr. -
Seite 42: Haltebügel
Installationszubehör (Fortsetzung) Haltebügel Best.-Nr. 7501773 Zur Befestigung der Sammelleitung an Wand oder Decke. Flexrohr und Befestigungsschellen Flexrohr mit Wärmedämmung Einsatz als Zu- und Abluftleitung Länge: 6 m, kürzbar sehr flexibel Zur Befestigung des Flexrohrs an andere Bauteile werden Schellen benötigt. Anschluss Außenmaß... -
Seite 43: Verbindungsstück
Installationszubehör (Fortsetzung) Verbindungsstück Anschluss Maß a in mm Best.-Nr. DN 160 9521437 DN 180 7373025 Zum Verbinden von 2 Wickelfalz- oder Flexrohren 3.8 Außen- und Fortluftöffnungen Dachdurchführung (Edelstahl) Best.-Nr. 9562054 Für Außen-/Fortluft, für Schrägdach Bestandteile: ■ Abnehmbare Haube ■ Bleischürze (600 x 600 mm) ■... -
Seite 44: Dachdurchführung (Stahlblech Lackiert)
Installationszubehör (Fortsetzung) Dachdurchführung (Stahlblech lackiert) Anschluss Maß a in mm schwarz dachziegelrot Best.-Nr. Best.-Nr. DN 160/180 7501781 ZK01907 Für Außenluft und Fortluft ■ Mit Vogelschutzgitter und Dämmhülse Druckverlust Dachdurchführung (Stahlblech lackiert) Verwendung als Außenluftdurchführung 1000 Luftvolumenstrom in m³/h A DN 125 B DN 160/DN 180 VIESMANN VITOCAL... -
Seite 45: Flachdachanschluss Für Dachdurchführung
Installationszubehör (Fortsetzung) Verwendung als Fortluftdurchführung 1000 Luftvolumenstrom in m³/h A DN 125 B DN 160/DN 180 Flachdachanschluss für Dachdurchführung Anschluss Maß a in mm Best.-Nr. DN 160/180 7501783 Für Dachdurchführung Best.-Nr. 7501780 und 7501781. Universal Dachpfanne Maß in mm Best.-Nr. schluss Farbe 1000... - Seite 46 Installationszubehör (Fortsetzung) ■ Der Anschluss des Leitungssystems an die Außenwanddurchfüh- rung muss wärmegedämmt und dampfdiffusionsdicht ausgeführt werden. ■ Bei niedrigen Außenlufttemperaturen und hoher Luftfeuchte kann Kondenswasser am Insektenschutzgitter gefrieren. Diese Witte- rungsbedingungen entstehen an nur wenigen Tagen im Jahr. Die entstehende Eisschicht kann abgeklopft werden.
-
Seite 47: Außenwanddurchführung Mit Vogelschutzgitter
Installationszubehör (Fortsetzung) DN 180 Luftvolumenstrom in m³/h A Außenluft B Fortluft Außenwanddurchführung mit Vogelschutzgitter Anschluss Maß in mm Best.-Nr. DN 160 ZK03026 DN 180 ZK03027 ■ Zum direkten Anschluss an EPP-Rohr ■ Farbe weiß Hinweis Das EPP-Rohr muss bauseits durch die Außenwand geführt werden. Erforderliche Wanddurchbrüche Anschluss 7 Wanddurchbruch in mm... -
Seite 48: Zuluftelement Wand-/Außenanschluss Dn 100
Installationszubehör (Fortsetzung) Druckverlust Außenwanddurchführung mit Vogelschutzgitter Verwendung als Außenluftdurchführung 1000 Luftvolumenstrom in m³/h A DN 125 B DN 160 C DN 180 Verwendung als Fortluftdurchführung 1000 Luftvolumenstrom in m³/h A DN 125 B DN 160 C DN 180 Zuluftelement Wand-/Außenanschluss DN 100 Best.-Nr. -
Seite 49: Zuluftfilter (G3)
Installationszubehör (Fortsetzung) □ 1 Druckverlust Zuluftelement Wand-/Außenanschluss DN 100 Luftvolumenstrom in m³/h A Ohne Filter B Mit Filter Zuluftfilter (G3) Best.-Nr. 7299301 ■ Passend zu Zuluftelement, Best.-Nr. 7299302. ■ Packung mit 10 Stück. VIESMANN VITOCAL... -
Seite 50: Planungshinweise
Planungshinweise 4.1 Aufstellung, Montage Die Warmwasser-Wärmepumpe kann stehend oder mit Hilfe von Hinweis zu liegendem Transport Tragegurten (Zubehör) liegend transportiert werden. Warmwasser-Wärmepumpe aufstellen und vor Inbetriebnahme min. 24 Stunden stehen lassen. 4.2 Anforderungen an die Aufstellung Einsatzgrenzen des Wärmepumpenmoduls ■ Vitocal 060-A: –5 °C bis +35 °C Lufttemperatur ■... -
Seite 51: Mindestabstände Für Den Umluftbetrieb Mit Luftaustritt Nach Außen
Planungshinweise (Fortsetzung) Vitocal 262-A Vitocal 060-A Typ T2E/T2H 2 °C 40 °C 20 m³ 3 °C 40 °C 20 m³ 500 kg 600 kg A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf Typ T2W 3 °C 40 °C 20 m³... - Seite 52 Planungshinweise (Fortsetzung) Typ T2E/T2H Vitocal 060-A 3 °C 40 °C 2 °C 40 °C 20 m³ 20 m³ 600 kg 500 kg A Warmwasser-Wärmepumpe A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf B Abwasserleitung für Kondenswasserablauf C Außenluftöffnung: C Außenluftöffnung: Mit Außenluft-Adapter DN 160: ≥ DN 160 Mit Außenluft-Adapter DN 160: ≥...
-
Seite 53: Mindestabstände Für Den Außenluftbetrieb
Planungshinweise (Fortsetzung) Mindestabstände für den Außenluftbetrieb Vitocal 262-A Typ T2E/T2H Es sind 2 Außenluft-Adapter DN 160 oder DN 180 (Zubehör) zur Umrüstung der Zuluft- und der Abluftöffnung (Lufteintritt und Luftaus- -8 °C 40 °C tritt) erforderlich. Die höheren Leistungswerte werden mit dem Außenluft-Adapter DN 180 erreicht. -
Seite 54: Anforderungen An Das Leitungssystem
Planungshinweise (Fortsetzung) Vitocal 060-A -5 °C 35 °C 500 kg A Warmwasser-Wärmepumpe B Abwasserleitung für Kondenswasserablauf Raumhöhe bei Verwendung des Leitungssystems aus EPP (Zubehör): Typ T0E/T0S mit 254 l/251 l Trinkwasservolumen: ≥ 2060 mm Typ T0E mit 178 l Trinkwasservolumen: ≥ 1860 mm Anforderungen an das Leitungssystem ■... -
Seite 55: Schall- Und Schwingungsentkopplung
Planungshinweise (Fortsetzung) Lufteintritts- und Luftaustrittsleitung durch das Dach 1000 Beispiel mit Vitocal 060-A A Luftaustritt B Lufteintritt Schall- und Schwingungsentkopplung Bei Geräuschübertragung innerhalb von Gebäuden und bei Körper- schallübertragung gelten folgende Richtwerte für Wohnräume, unab- hängig von der Lage des Gebäudes: ■... -
Seite 56: Elektrischer Anschluss
Planungshinweise (Fortsetzung) Elektrischer Anschluss Den Netzanschluss und die Schutzmaßnahmen gemäß folgenden Die Warmwasser-Wärmepumpe ist mit einer 3-adrigen Netzan- Vorschriften ausführen: schlussleitung anschlussfertig. ■ IEC 60 364-4-41 ■ VDE-Vorschriften Für den Netzanschluss ist eine separat abgesicherte Schuko- ■ Anschlussbedingungen des örtlichen Energieversorgungsunter- Steckdose erforderlich: nehmens (EVU) ■... -
Seite 57: Trinkwasserseitig Anschließen
Planungshinweise (Fortsetzung) Kondenswasserablauf über Wasserverschluss Ø 20 4.3 Trinkwasserseitig anschließen Die Warmwasser-Wärmepumpe ist dazu bestimmt dauerhaft an das Darüber hinaus muss auf Folgendes geachtet werden: Wassernetz angeschlossen zu werden. ■ Alle Rohrleitungen mit lösbaren Verbindungen anschließen. Für den trinkwasserseitigen Anschluss DIN 1988, DIN 4753 und ■... -
Seite 58: Vitocal 262-A, Typ T2W
Planungshinweise (Fortsetzung) Hinweis zum thermostatischen Mischautomaten Technische Anforderungen: Die Warmwasser-Wärmepumpe kann Trinkwasser auf Temperaturen ■ Max. zulässige Trinkwassertemperaturen: über 60 °C erwärmen. Daher muss zum Schutz vor Verbrühungen Vitocal 060-A: 65 °C ein thermostatischer Mischautomat in die Warmwasserleitung einge- Vitocal 262-A: 70 °C baut werden. -
Seite 59: Ventilatorkennlinien
Planungshinweise (Fortsetzung) 4.4 Ventilatorkennlinien 100 % 90 % 70 % 60 % 50 % 40 % 30 % 20 % Luftvolumenstrom in m³/h A Kennlinienschar der Anlagenkennlinien B Kennlinienschar der Ventilatorkennlinien C Empfohlener Bereich für den Auslegungspunkt (Nenn-Volumen- strom) 4.5 Lüftungsbetrieb (nur Abluftgerät) Luftwechselrate Der Richtwert für die Luftwechselrate für Wohngebäude beträgt 0,5. -
Seite 60: Anwendungsbereich
Planungshinweise (Fortsetzung) Anwendungsbereich Das Abluftsystem darf nur in einer abgeschlossenen Wohneinheit Für gewerblich genutzte Räume (z.B. Restaurant, Ladengeschäft (z.B. Einfamilienhaus oder Wohnung) eingesetzt werden. Die Entlüf- usw.) ist das Abluftsystem nicht ausgelegt. Der Einsatz als tung mehrerer Kleinwohnungen oder Appartements ist wegen der Schwimmbad-, Garagen- oder Sonderraumentlüftung ist nicht zuge- fehlenden Beeinflussungsmöglichkeit durch die Benutzer gemäß... - Seite 61 Planungshinweise (Fortsetzung) Abluft- und Fortluftleitungen ■ Der Anschluss von Küchen-Dunstabzugshauben an das Luftver- ■ Um komplizierte Leitungsführungen zu vermeiden, hat die Verle- teilsystem Abluft ist nicht gestattet. gung des Luftverteilsystems Priorität vor den Heizungs-, Wasser- ■ Der empfohlene max. Gesamt-Druckverlust Δp für alle Kom- Gesamt und Abwasserleitungen.
-
Seite 62: Wärmedämmung Für Das Luftverteilsystem
Planungshinweise (Fortsetzung) Wärmedämmung für das Luftverteilsystem ■ Um Kondenswasser zu vermeiden, Fortluftleitungen und Dämm-Maßnahmen: Anschluss-Stutzen der Abluftabdeckung mit einer Dicke von min. ■ Dämmung nach den Regeln der Technik ausführen. 50 mm dampfdiffusionsdicht wärmedämmen. ■ Stoßstellen gut abkleben. ■ Alle Abluftleitungen gemäß DIN 1946-6 dampfdiffusionsdicht wär- ■... -
Seite 63: Beispiele
Planungshinweise (Fortsetzung) Hinweis ■ DN 180 nur für Vitocal 262-A ■ Berechnung des Druckverlusts mit unterschiedlichen Komponen- ten: Planungsanleitung Vitovent Beispiele Verwendetes Leitungssystem: ■ 2 Außenwanddurchführungen ■ 3 Bögen 90° ■ EPP Rohr Beispiele zur Berechnung des Druckverlustes im Leitungssystem: 1. -
Seite 64: Hydraulische Einbindung
Die Regelung der Vitocal 060-A, Typ T0S unterstützt keine Umwälz- satzgrenzen der Solaranlage gelten die Planungsunterlagen, die pumpe mit PWM-Signal. Serviceanleitung und die Montageanleitungen der Solar-Systeme in Wir empfehlen das in der Viessmann Preisliste als Zubehör angebo- der jeweils gültigen Fassung. tene Solarpaket. VIESMANN... -
Seite 65: Dimensionierung Des Solar- Ausdehnungsgefäßes
Planungshinweise (Fortsetzung) Hinweis In Verbindung mit Vitocal 060-A empfehlen wir die in der Viessmann Preisliste als Zubehör angebotenen Solarpakete. Dimensionierung des Solar- Ausdehnungsgefäßes Solar-Ausdehnungsgefäß Das Solar-Ausdehnungsgefäß ist ein geschlossenes Gefäß, dessen Gasraum (Stickstoff-Füllung) vom Flüssigkeitsraum (Wärmeträger- Aufbau und Funktion medium) durch eine Membran getrennt ist und dessen Vordruck von Mit Absperrventil und Befestigung der Anlagenhöhe abhängig ist. -
Seite 66: Hydraulische Einbindung Des Externen Wärmeerzeugers
Planungshinweise (Fortsetzung) Hydraulische Einbindung des externen Wärmeerzeugers Vitocal 262-A, Typ T2H Vitocal 060-A, Typ T0S A Vitocal 262-A, Typ T2H A Vitocal 060-A, Typ T0S B Integrierter Speicher-Wassererwärmer mit Glattrohr-Wärmetau- B Integrierter Speicher-Wassererwärmer mit Glattrohr-Wärmetau- scher scher C Wärmepumpenmodul C Wärmepumpenmodul D Trinkwasserzirkulationspumpe (bauseits) D Trinkwasserzirkulationspumpe (bauseits) E Umwälzpumpe zur Speicherbeheizung... -
Seite 67: Nur Typ T2W: Anschluss Speicher-Wassererwärmer
Speichertemperatursensor zur Anschluss des externen Wärmeerzeugers an Stecker % der Wärmepumpenregelung Trinkwassernachheizung Zur Verwendung mit externen Wärmeerzeugern von Viessmann sind die Widerstände am Stecker % werkseitig für einen Speichertempe- ratursensor NTC 10 kΩ vorbereitet. In Verbindung mit externen Wärmeerzeugern von Fremdherstellern müssen die Widerstände am Stecker % ggf. -
Seite 68: Wärmepumpenregelung
Set (Heizkreis) empfohlen. der Warmwasser-Wärmepumpe und dem Speicher-Wassererwärmer Ausführliche Informationen zu Anlagenbeispielen finden Sie unter werden folgende Rohrdurchmesser empfohlen: www.viessmann-schemes.com. ■ PE-Rohr: Ø 16 x 1,5 (Ø 13/Ø 16) ■ Cu-Rohr: Ø 16 x 1 (Ø 14/Ø 16) 4.10 Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß... -
Seite 69: Betriebsprogramme
Wärmepumpenregelung (Fortsetzung) Betriebsprogramme Empfohlene Betriebsprogramme für Vitocal 262-A: In folgender Kennzeichnung in folgender Tabelle: Von „–“ nach „+“ steigt der Tabelle grau hinterlegt Warmwasserkomfort oder sinken die Energiekosten. ■ Typ T2E mit Elektro-Heizeinsatz: – – Geringer Warmwasserkomfort SMART: Warmwasserbereitung erfolgt nur über die Wärmepumpe oder und bis zum max. - Seite 70 Wärmepumpenregelung (Fortsetzung) Vitocal 060-A, Typ T0E/T0S Betriebsprogramme Warmwasserkomfort Energiekosten – – Im Außenluftbetrieb eingeschränkt bei Lufteint- rittstemperaturen < 2,5 °C SMART – SM1 – – – SM2 – – SM3 – SM4 – – SM5 – – AUTO – Mit Elektro-Heizeinsatz BOOST –...
-
Seite 71: Stichwortverzeichnis
Stichwortverzeichnis Abluftabdeckung................38 Gebäudehülle................50, 59 Abluftbetrieb..................6 Gerätevarianten................4, 18 Abluftleitung..................61 Gesamt-Abluftvolumenströme nach DIN 1946-6......60 Abluftventil..................60 Gesamt-Druckverlust..............61, 62 Abluftvolumenstrom nach DIN 1946-6..........60 Grundlüftung..................60 Abmessungen................15, 29 Anlagenkonfiguration..............7, 19 Ansaugluft..................50 Haltebügel..................42 Anschlussbedingungen..............56 Anschluss externer Wärmeerzeuger..........65 Anschluss-Set Smart Grid..............31 Intensivlüftung.................. - Seite 72 Zuluftelement................48, 49 – Auslegung..................60 – Positionierung................60 Zuluftfilter..................49 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
