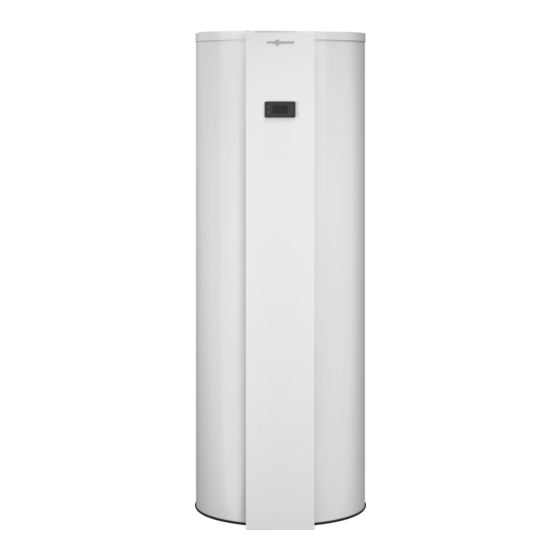

Viessmann VITOCAL 060-A Bedienungsanleitung Für Den Anlagenbetreiber
Warmwasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für VITOCAL 060-A:
- Montage- und serviceanleitung (56 Seiten) ,
- Bedienungsanleitung (28 Seiten) ,
- Planungsanleitung (44 Seiten)
Verwandte Anleitungen für Viessmann VITOCAL 060-A
Inhaltszusammenfassung für Viessmann VITOCAL 060-A

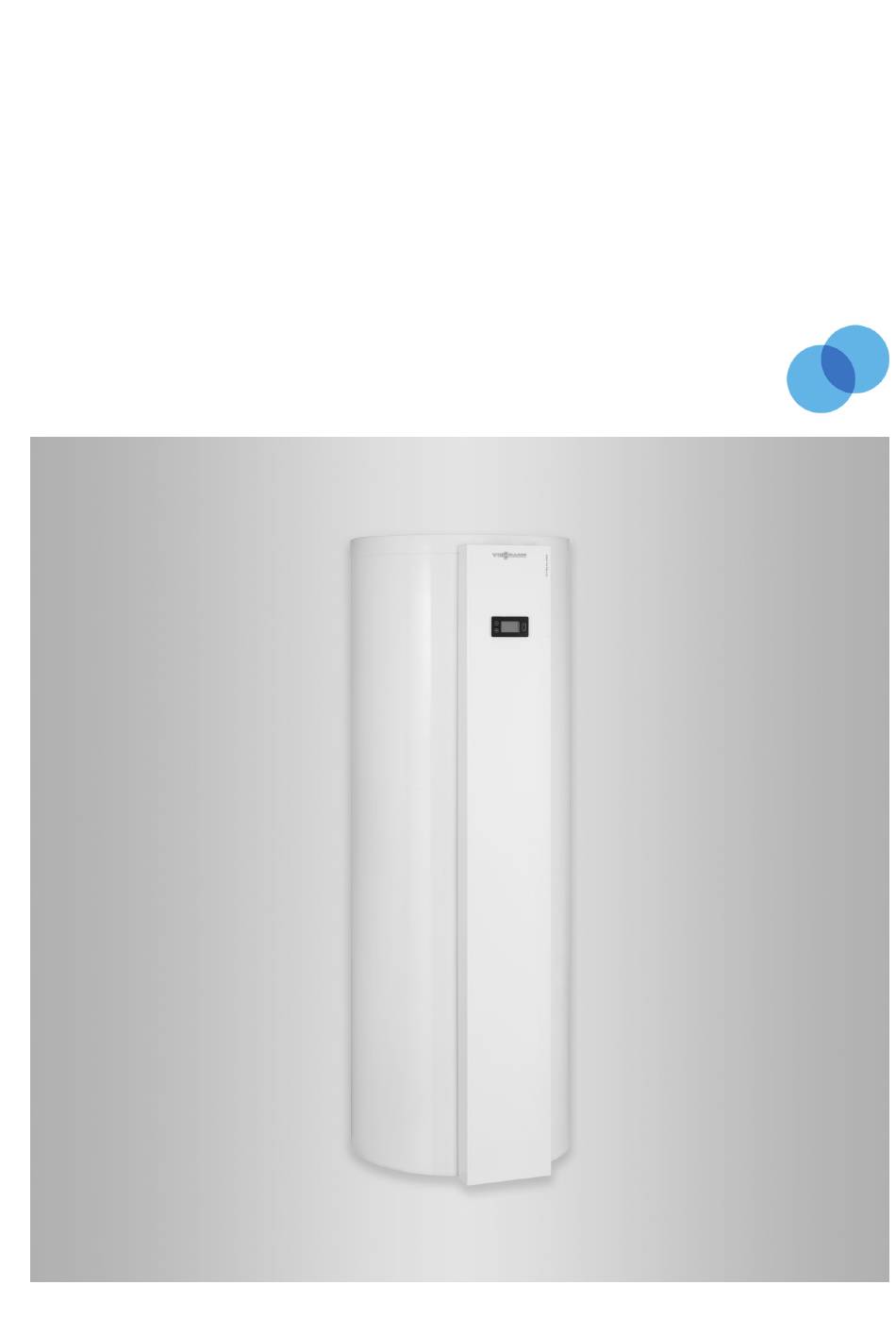

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Warmwasser-Wärmepumpe ■ Typ T0E-ze: Mit Elektro-Heizeinsatz-EHE ■ Typ T0S-ze: Mit Anschluss für externen Wärmeerzeuger VITOCAL 060-A Bitte aufbewahren! 5839782 DE 6/2019...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.
-
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an die Aufstellung Gefahr Achtung Leicht entflammbare Flüssigkeiten und Materia- Unzulässige Umgebungsbedingungen können lien (z. B. Benzin, Lösungs- und Reinigungsmit- Schäden an der Anlage verursachen und einen tel, Farben oder Papier) können Verpuffungen sicheren Betrieb gefährden. und Brände auslösen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocal 060-A ..................■ Außentemperaturgrenzen ..............Zulässige Lufteintrittstemperaturen ............Erstinbetriebnahme ................Ihre Anlage ist voreingestellt ..............Tipps zum Energiesparen ..............Tipps für mehr Komfort ................2. Regelung bedienen Bedienteil .................... -
Seite 5: Zuerst Informieren
Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■... -
Seite 6: Außentemperaturgrenzen
Zuerst informieren Produktinformation Vitocal 060-A In die Warmwasser-Wärmepumpe, Typ T0E-ze ist ein Während der Warmwasserbereitung wird der Aufstell- Warmwasser-Speicher integriert. raum gekühlt und entfeuchtet. Zur Warmwasserbereitung verwendet die Wärme- pumpe die Wärmeenergie der Raumluft oder Außen- Umluftbetrieb mit Luftaustritt nach außen luft. -
Seite 7: Zulässige Lufteintrittstemperaturen
Zuerst informieren Zulässige Lufteintrittstemperaturen Außerhalb der zulässigen Lufteintrittstemperaturen Zulässige Lufteintrittstemperaturen: schaltet sich die Warmwasser-Wärmepumpe aus. In ■ Für Warmwasserbereitung im Umluftbetrieb und im Verbindung mit einem Elektro-Heizeinsatz (Zubehör) Umluftbetrieb mit Luftaustritt nach außen (Tempera- können Sie in einigen Betriebsprogrammen auch tur im Aufstellraum): außerhalb der zulässigen Lufteintrittstemperaturen 3 °C bis 35 °C. - Seite 8 Zuerst informieren Tipps für mehr Komfort Warmwasserbereitung ■ Schnellaufheizung „bOOST“ (nur in Verbindung mit einem Elektro-Heizeinsatz, siehe Seite 12): Stellen Sie das Zeitprogramm für die Warmwasser- Sie können unabhängig vom Zeitprogramm den ■ bereitung so ein, dass Ihren Gewohnheiten entspre- Warmwasser-Speicher sofort aufheizen.
-
Seite 9: Regelung Bedienen
Regelung bedienen Bedienteil Grundanzeige Abb. 2 OK Sie bestätigen Ihre Auswahl oder speichern die vorgenommene Einstellung. Sie wählen das Betriebsprogramm. ■ ■ Sie rufen Zeitprogramme auf. ■ Sie zeigen Informationen an. ■ Sie gelangen im Menü einen Schritt zurück. ■ Sie brechen eine begonnene Einstellung ab. -
Seite 10: Warmwassertemperatur Einstellen
Warmwasserbereitung Warmwassertemperatur einstellen Werkseitige Einstellung: 53 °C „ECO“ 2. OK zur Bestätigung oder Drücken Sie folgende Tasten: um die Einstellung abzubrechen. 1. +/− für den gewünschten Wert. Betriebsprogramm einstellen Wählen Sie mit das gewünschte Betriebspro- gramm aus. I6 = Off I2 = 0 I6 = On I2 = 1... -
Seite 11: Betriebsprogramm „Eco
Warmwasserbereitung Betriebsprogramm einstellen (Fortsetzung) Nur Typ T0S-ze: Ein angeschlossener externer Wärmeerzeuger oder eine Solaranlage funktionieren unabhängig vom gewählten Betriebsprogramm. Das Heizverhalten des externen Wärmeerzeugers oder der Solaranlage müs- sen Sie an deren Regelungen einstellen. Beispiele: Bei aktiviertem Hoch-/Niedertarif erfolgt die Warm- ■... -
Seite 12: Betriebsprogramm „Auto
Warmwasserbereitung Betriebsprogramm einstellen (Fortsetzung) Niveau Komfort Ökonomie Warmwassertemperatur-Sollwert in °C (min./max.) – 50/62 – – 55/62 Außentemperatur über –2,5 °C Außentemperatur unter –2,5 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 6 Abb. 7 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz Elektro-Heizeinsatz Warmwassertemperatur-Sollwert Durch die Wärmepumpe erzielbare Warmwasser- temperatur Warmwassertemperatur-Sollwert Betriebsprogramm „AUTO“... -
Seite 13: Betriebsprogramm „Prog"/„Night
Warmwasserbereitung Betriebsprogramm einstellen (Fortsetzung) Außentemperatur von –5 °C bis 35 °C Außentemperatur unter –5 °C oder über 35 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 10 Abb. 11 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz Elektro-Heizeinsatz Durch die Wärmepumpe erzielbare Warmwasser- Durch die Wärmepumpe erzielbare Warmwasser- temperatur temperatur Warmwassertemperatur-Sollwert (bOOST) -
Seite 14: Betriebsprogramm „Out" (Ferienprogramm)
Warmwasserbereitung Betriebsprogramm einstellen (Fortsetzung) Außentemperatur von –5 °C bis 35 °C Außentemperatur unter –5 °C oder über 35 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 14 Abb. 15 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz Elektro-Heizeinsatz Durch die Wärmepumpe erzielbare Warmwasser- Durch die Wärmepumpe erzielbare Warmwasser- temperatur temperatur Warmwassertemperatur-Sollwert (PROG) -
Seite 15: Warmwasserbedarf
Warmwasserbereitung Zeitprogramm für Warmwasserbereitung einstellen (Fortsetzung) 5. +/− für die gewünschte Stunde: 00:00 bis Hinweis 23:00 Uhr Falls Uhrzeit und Tag noch nicht eingestellt wurden, werden Sie von der Wärmepumpenregelung dazu auf- 6. OK zur Bestätigung gefordert. Siehe Seite 17. Die Warmwasserbereitung ist in der gewählten Stunde aktiviert. -
Seite 16: Eigenstromnutzung
Strom aus Photovoltaikanlage Eigenstromnutzung Sie können den von Ihrer Photovoltaikanlage erzeug- Wenden Sie sich dafür an Ihren Fachbetrieb. ten Strom zur Warmwasserbereitung nutzen. -
Seite 17: Weitere Einstellungen
Weitere Einstellungen Uhrzeit und Tag Die Einstellung von Uhrzeit und Tag ist für das 4. OK zur Bestätigung Betriebsprogramm PROG unbedingt erforderlich. Anzeige Bedeutung Drücken Sie folgende Tasten: „MON“ Montag „TUE“ Dienstag bis „TIME“ erscheint. „WED“ Mittwoch 2. OK um den angezeigten Wert zu ändern „THU“... -
Seite 18: Informationen Abfragen
Abfragen Informationen abfragen Folgende Informationen können abgefragt werden: Informationen anzeigen ■ Jahresverbrauch (geschätzter Stromverbrauch) Anteil des Elektro-Heizeinsatzes und der Wärme- Drücken Sie folgende Tasten: ■ pumpe an der Warmwasserbereitung in den letzten 30 Tagen bis „INFO“ erscheint. Beispiel: 2. OK zur Bestätigung 3. -
Seite 19: Warmwasser-Wärmepumpe Ausschalten
Aus- und Einschalten Warmwasser-Wärmepumpe ausschalten Außerbetriebnahme Ziehen Sie den Netzanschluss-Stecker. Achtung Bei zu erwartenden Außentemperaturen unter -5 °C müssen Sie geeignete Maßnahmen zum Frostschutz der Warmwasser-Wärmepumpe ergreifen. Setzen Sie sich ggf. mit Ihrem Fachbetrieb in Verbindung. Warmwasser-Wärmepumpe einschalten Nach Außerbetriebnahme oder einem Stromausfall von mehr als 24 Stunden 1. -
Seite 20: Warmwasser-Wärmepumpe Geht Nicht In Betrieb
Was ist zu tun? Warmwasser-Wärmepumpe geht nicht in Betrieb Ursache Behebung Der Netzanschluss-Stecker ist nicht eingesteckt. Stecken Sie den Netzanschluss-Stecker in die Steck- ■ ■ Ein bauseits installierter Hauptschalter ist nicht einge- dose. ■ schaltet. Schalten Sie den Hauptschalter ein. ■... -
Seite 21: Reinigung
Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitungen ersetzt werden. Bei Austausch ausschließlich Viessmann Lei- tungen verwenden. Benachrichtigen Sie dazu Ihren Fachbetrieb. Warmwasser-Speicher Die DIN 1988-8 und EN 806 schreiben vor, dass spä- Zur Prüfung der Magnesium-Schutzanode empfehlen... -
Seite 22: Trinkwasserfilter (Falls Vorhanden)
Instandhaltung Inspektion und Wartung (Fortsetzung) Trinkwasserfilter (falls vorhanden) Aus hygienischen Gründen wie folgt vorgehen: ■ Bei nicht rückspülbaren Filtern alle 6 Monate den Fil- tereinsatz erneuern (Sichtkontrolle alle 2 Monate). ■ Bei rückspülbaren Filtern alle 2 Monate rückspülen. -
Seite 23: Anhang
(ca. 5 min) aus. Dies erhöht die Lebens- dauer Ihrer Wärmepumpe. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Fachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. - Seite 24 Stichwortverzeichnis Stichwortverzeichnis Abfrage Photovoltaikanlage, Energiesparen......7 – Informationen............18 Produktinformation............6 – Meldung..............18 Anzeigeelemente............9 Auslieferungszustand...........7 Reinigung..............21 Ausschalten Reset................17 – Wärmepumpe............19 Außentemp.grenzen.............6 Außerbetriebnahme........... 19 Störung – abfragen..............18 – Warmwasser-Wärmepumpe........20 Bedienelemente............9 Stromausfall..............7 Betriebsprogramm einstellen........10 Strom aus Photovoltaikanlage........16 Symbole...............
-
Seite 28: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels...
