Betriebsanleitung

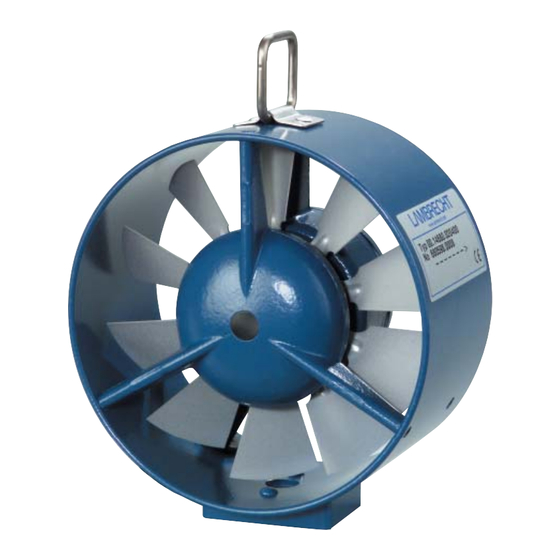

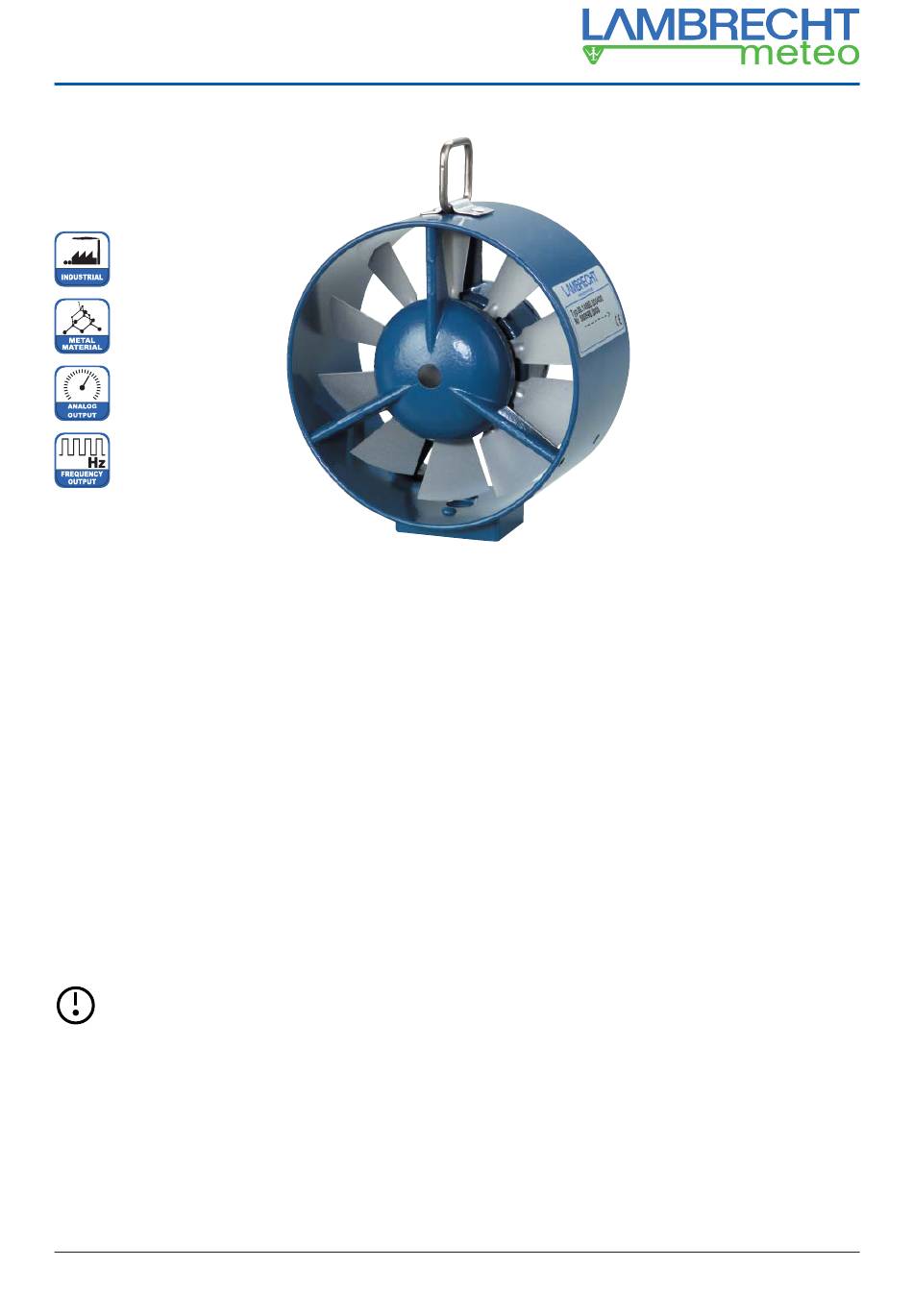

Flügelradanemometer (1468)
Verwendung
Flügelradanemometer werden verwendet, um die Geschwin-
digkeiten in gerichteten, drall- und wirbelfreien Luftströmungen
zu messen.
Durch die kleine, stabile Bauform ist das Gerät für ambulan-
ten Einsatz und auch für einen stationären Einbau geeignet.
Als Beispiel sei die Kontrolle von Heizungs-, Lüftungs- und
Klimaanlagen genannt, wenn die Luftströmung in Luftaufberei-
tungskammern oder nach Rohr- und Schachtverzweigungen
ermittelt werden muss. Weitere Anwendungsgebiete sind
Leistungsprüfungen von Verdichtern, Strömungsmessungen
in Kühlräumen, Trockenkammern, Versammlungs-, Lager- und
Aufenthaltsräumen.
Im Gegensatz zu Strömungsmessungen mit Staudruckgeräten
ist die Messung mit einem Flügelradanemometer weitgehend
unabhängig von der jeweiligen Luftdichte. Somit können
Messungen auch bei schwankenden Temperaturen bzw. bei
veränderlichem Druck in weiten Grenzen durchgeführt wer-
den, ohne Korrekturen vornehmen zu müssen.
Hinweis!
Flügelradanemometer sind präzise feinmechanische
Geräte, die vor Nässe, Schmutz und Stoß zu schüt-
zen sind.
Funktion
Als Messelement enthalten Flügelradanemometer 10 radial
in einer Kreisebene angeordnete, leichte Druckplatten, die im
Zentrum des Ringes starr miteinander verbunden sind - das
sogenannte Flügelrad. Das Flügelrad ist sehr leicht gehalten
und besitzt im Mittelpunkt senkrecht zur Kreisebene eine
Rotationsachse.
Da alle Druckplatten (Flügel) gleichmäßig in bestimmtem Win-
kel zur Rotationsebene stehen, übt jede in Achsrichtung ver-
laufende Strömung auf das Messelement ein stets in gleicher
Richtung wirkendes Drehmoment aus, unter dessen Einfl uss
das System rotiert. Die Drehzahl ist praktisch proportional der
Anströmgeschwindigkeit.
Varianten
Um den unterschiedlichen Anforderungen gerecht zu wer-
den, wird die Rotation des Flügelrades mit unterschiedlichen
Messsystemen ermittelt.
1468
Ident-Nr. 00.14680.020 400
Flügelradanemometer mit Gleichstrom-Meßgenerator
Ausgang:
0...4 mA = 0...20 m/s
= 105 Ω)
(R
a
Stromkennlinie:
v = 4,9 I + 0,4
1468 I 507
Ident-Nr. 00.14683.015 070
Flügelradanemometer mit Induktivabgriff nach NAMUR
(DIN 19 234)
Ausgang:
300 Hz ± 6 Hz bei 10 m/s
Betriebsspannung:
8 VDC
1468 S9
Ident-Nr. 00.14689.005 020
Flügelradanemometer mit 2 Induktivabgriffen nach NAMUR
(DIN 19 234) für richtungswechselnde Strömungen
1
