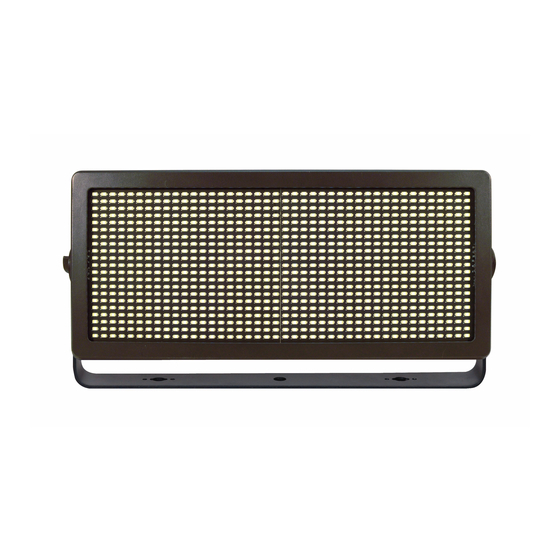

- Seite 1 ZX. 6 measurements: wide: 85 mm height: 17,621 mm Bedienungsanleitung User Manual...
-
Seite 3: Inhaltsverzeichnis
Inhalt Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig. Sicherheitshinweise Bestimmungsgemäße Verwendung Montage Elektrischer Anschluss Reinigung & Wartung Bedienung Geräteübersicht Kontrollmodi DMX-Beschreibung Photometrische Daten Technische Spezifi kation Content Thank you for purchasing this LITECRAFT product. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss: • qualifi ziert sein • den Anweisungen dieser Bedienungsanleitung folgen. ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern berühren! •... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Büh- nen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V Wechselspan- nung zugelassen und wurde zur Verwendung im Innenbereich konzipiert. •... -
Seite 6: Montage
Montage • Bei der Montage des Scheinwerfers sind spezifi sche Bestimmungen wie die BGV C1 (vormals VBG 70) oder auch län- derspezifi sche Baurichtlinien zu beachten. • Die Montage darf nur durch qualifi zierte Personen erfolgen! • Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang ohne dau- ernde und schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 7: Elektrischer Anschluss
Elektrischer Anschluss • Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifi ziertes Personal vorgenommen wer- den. • Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben überein- stimmen. • Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein! ACHTUNG! Vor der ersten Inbetriebnahme muss die Installation durch einen Sachverständigen geprüft werden! Reinigung &... -
Seite 8: Bedienung
Bedienung • Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde. • Slave Modus: Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male). -
Seite 9: Geräteübersicht
Geräteübersicht Enter - Taste Menu - Taste LC - Display UP - Taste Down - Taste Netz - Ausgang Netz - Eingang DMX - Ausgang 5 pol DMX - Eingang 5 pol DMX - Eingang 3 pol DMX - Ausgang 3 pol Loch für Sicherheitsfangseil Bügel Feststellschraube... -
Seite 10: Kontrollmodi
Kontrollmodi DMX-Beschreibung Display Funktion ZX.6 ZX.6 Anzeige der Softwareversion direkt nach dem Einschalten des Gerätes. V *.* V *.* Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch *.* = Software-Version <Slave> Das Gerät befi ndet sich im Slave Modus und reagiert auf Werte die via DMX-Ein- gang empfangen werden. -
Seite 11: Funktion
Modus Display Funktion 1 Kanal Channel K1 = Blitz Frequenz Modus < 1 Ch> 000-005 Blackout 006-249 Blitz Frequenz von 1 - 30 Hz 250-255 Blinder Effekt 5 Kanal Channel K1 = Dimmer Modus < 5 Ch> 000-005 Blackout 006-255 stufenlose Helligkeit K2 = Blitz Dauer 000-255 Blitz Dauer von 15 - 990 ms K3 = Blitz Frequenz... - Seite 12 10 Kanal Channel K1 = Blitz Frequenz Zone 1 Modus <10 Ch> 000-005 Blackout 006-249 Blitz Frequenz von 1 - 30 Hz 250-255 Blinder Effekt K2 = Blitz Frequenz Zone 2 000-005 Blackout 006-249 Blitz Frequenz von 1 - 30 Hz 250-255 Blinder Effekt K3 = Blitz Frequenz Zone 3 000-005 Blackout...
-
Seite 13: Photometrische Daten
Photometrische Daten Abstrahldiagramm Abstand (m) Farbe Weiß 14.700 1.800 Technische Spezifi kation Netzspannung: 100-240 V, 50-60 Hz Gewicht: 4,5 kg Stromaufnahme: 2,0 A @ 230 V Absicherung: T5 A/250 V Abemessungen: 418 x 221 x 80,5 mm Gehäuse-Schutzklasse: IP 20 DMX-Kanäle: 1 / 5 / 6 / 10...
