hu MAGYAR

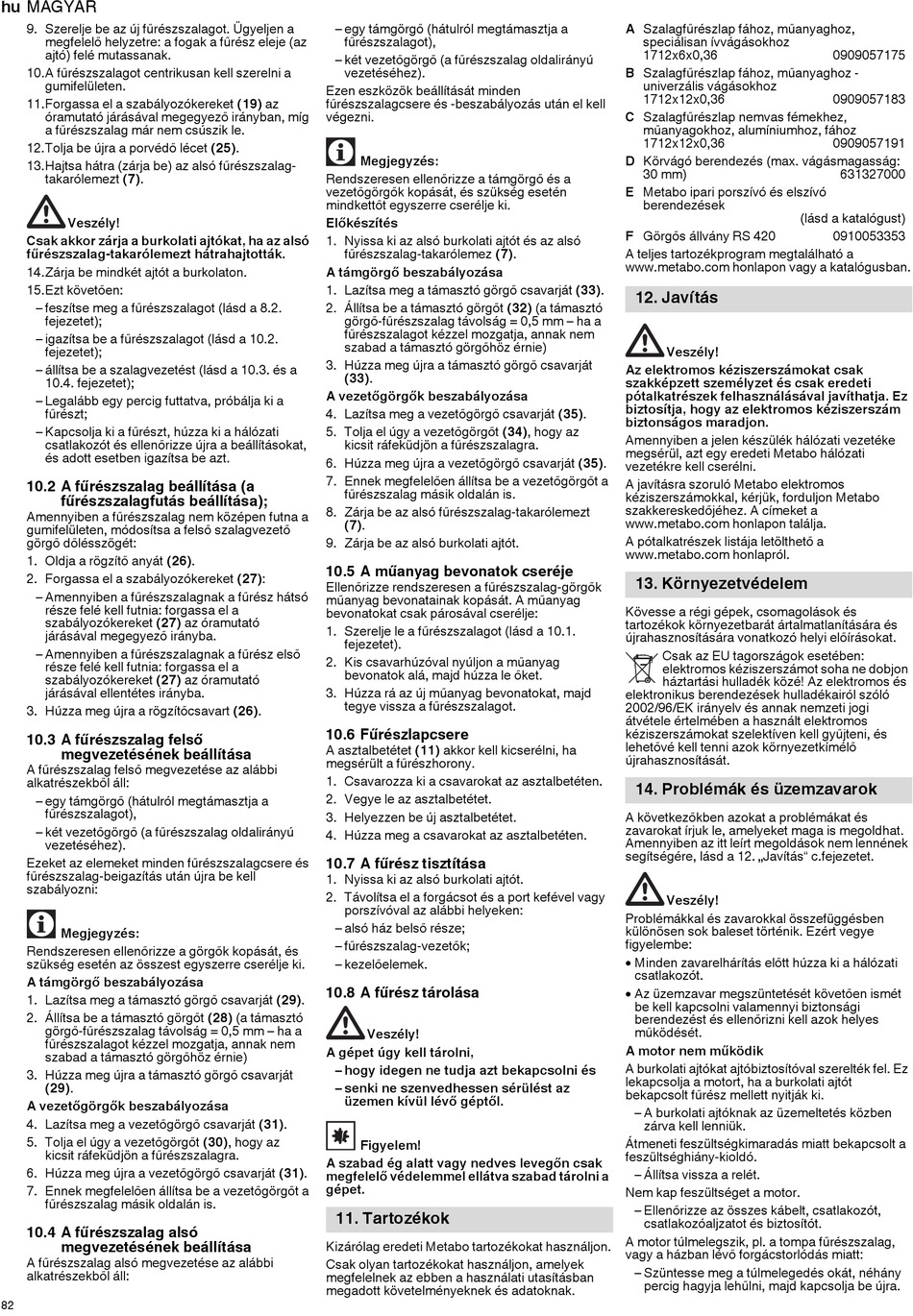

9. Szerelje be az új fűrészszalagot. Ügyeljen a
megfelelő helyzetre: a fogak a fűrész eleje (az
ajtó) felé mutassanak.
10.A fűrészszalagot centrikusan kell szerelni a
gumifelületen.
11.Forgassa el a szabályozókereket (19) az
óramutató járásával megegyező irányban, míg
a fűrészszalag már nem csúszik le.
12.Tolja be újra a porvédő lécet (25).
13.Hajtsa hátra (zárja be) az alsó fűrészszalag-
takarólemezt (7).
Veszély!
Csak akkor zárja a burkolati ajtókat, ha az alsó
fűrészszalag-takarólemezt hátrahajtották.
14.Zárja be mindkét ajtót a burkolaton.
15.Ezt követően:
– feszítse meg a fűrészszalagot (lásd a 8.2.
fejezetet);
– igazítsa be a fűrészszalagot (lásd a 10.2.
fejezetet);
– állítsa be a szalagvezetést (lásd a 10.3. és a
10.4. fejezetet);
– Legalább egy percig futtatva, próbálja ki a
fűrészt;
– Kapcsolja ki a fűrészt, húzza ki a hálózati
csatlakozót és ellenőrizze újra a beállításokat,
és adott esetben igazítsa be azt.
10.2 A fűrészszalag beállítása (a
fűrészszalagfutás beállítása);
Amennyiben a fűrészszalag nem középen futna a
gumifelületen, módosítsa a felső szalagvezető
görgő dőlésszögét:
1. Oldja a rögzítő anyát (26).
2. Forgassa el a szabályozókereket (27):
– Amennyiben a fűrészszalagnak a fűrész hátsó
része felé kell futnia: forgassa el a
szabályozókereket (27) az óramutató
járásával megegyező irányba.
– Amennyiben a fűrészszalagnak a fűrész első
része felé kell futnia: forgassa el a
szabályozókereket (27) az óramutató
járásával ellentétes irányba.
3. Húzza meg újra a rögzítőcsavart (26).
10.3 A fűrészszalag felső
megvezetésének beállítása
A fűrészszalag felső megvezetése az alábbi
alkatrészekből áll:
– egy támgörgő (hátulról megtámasztja a
fűrészszalagot),
– két vezetőgörgő (a fűrészszalag oldalirányú
vezetéséhez).
Ezeket az elemeket minden fűrészszalagcsere és
fűrészszalag-beigazítás után újra be kell
szabályozni:
Megjegyzés:
Rendszeresen ellenőrizze a görgők kopását, és
szükség esetén az összest egyszerre cserélje ki.
A támgörgő beszabályozása
1. Lazítsa meg a támasztó görgő csavarját (29).
2. Állítsa be a támasztó görgőt (28) (a támasztó
görgő-fűrészszalag távolság = 0,5 mm – ha a
fűrészszalagot kézzel mozgatja, annak nem
szabad a támasztó görgőhöz érnie)
3. Húzza meg újra a támasztó görgő csavarját
(29).
A vezetőgörgők beszabályozása
4. Lazítsa meg a vezetőgörgő csavarját (31).
5. Tolja el úgy a vezetőgörgőt (30), hogy az
kicsit ráfeküdjön a fűrészszalagra.
6. Húzza meg újra a vezetőgörgő csavarját (31).
7. Ennek megfelelően állítsa be a vezetőgörgőt a
fűrészszalag másik oldalán is.
10.4 A fűrészszalag alsó
megvezetésének beállítása
A fűrészszalag alsó megvezetése az alábbi
alkatrészekből áll:
82
– egy támgörgő (hátulról megtámasztja a
fűrészszalagot),
– két vezetőgörgő (a fűrészszalag oldalirányú
vezetéséhez).
Ezen eszközök beállítását minden
fűrészszalagcsere és -beszabályozás után el kell
végezni.
Megjegyzés:
Rendszeresen ellenőrizze a támgörgő és a
vezetőgörgők kopását, és szükség esetén
mindkettőt egyszerre cserélje ki.
Előkészítés
1. Nyissa ki az alsó burkolati ajtót és az alsó
fűrészszalag-takarólemez (7).
A támgörgő beszabályozása
1. Lazítsa meg a támasztó görgő csavarját (33).
2. Állítsa be a támasztó görgőt (32) (a támasztó
görgő-fűrészszalag távolság = 0,5 mm – ha a
fűrészszalagot kézzel mozgatja, annak nem
szabad a támasztó görgőhöz érnie)
3. Húzza meg újra a támasztó görgő csavarját
(33).
A vezetőgörgők beszabályozása
4. Lazítsa meg a vezetőgörgő csavarját (35).
5. Tolja el úgy a vezetőgörgőt (34), hogy az
kicsit ráfeküdjön a fűrészszalagra.
6. Húzza meg újra a vezetőgörgő csavarját (35).
7. Ennek megfelelően állítsa be a vezetőgörgőt a
fűrészszalag másik oldalán is.
8. Zárja be az alsó fűrészszalag-takarólemezt
(7).
9. Zárja be az alsó burkolati ajtót.
10.5 A műanyag bevonatok cseréje
Ellenőrizze rendszeresen a fűrészszalag-görgők
műanyag bevonatainak kopását. A műanyag
bevonatokat csak párosával cserélje:
1. Szerelje le a fűrészszalagot (lásd a 10.1.
fejezetet).
2. Kis csavarhúzóval nyúljon a műanyag
bevonatok alá, majd húzza le őket.
3. Húzza rá az új műanyag bevonatokat, majd
tegye vissza a fűrészszalagot.
10.6 Fűrészlapcsere
A asztalbetétet (11) akkor kell kicserélni, ha
megsérült a fűrészhorony.
1. Csavarozza ki a csavarokat az asztalbetéten.
2. Vegye le az asztalbetétet.
3. Helyezzen be új asztalbetétet.
4. Húzza meg a csavarokat az asztalbetéten.
10.7 A fűrész tisztítása
1. Nyissa ki az alsó burkolati ajtót.
2. Távolítsa el a forgácsot és a port kefével vagy
porszívóval az alábbi helyeken:
– alsó ház belső része;
– fűrészszalag-vezetők;
– kezelőelemek.
10.8 A fűrész tárolása
Veszély!
A gépet úgy kell tárolni,
– hogy idegen ne tudja azt bekapcsolni és
– senki ne szenvedhessen sérülést az
üzemen kívül lévő géptől.
Figyelem!
A szabad ég alatt vagy nedves levegőn csak
megfelelő védelemmel ellátva szabad tárolni a
gépet.
11. Tartozékok
Kizárólag eredeti Metabo tartozékokat használjon.
Csak olyan tartozékokat használjon, amelyek
megfelelnek az ebben a használati utasításban
megadott követelményeknek és adatoknak.
A Szalagfűrészlap fához, műanyaghoz,
speciálisan ívvágásokhoz
1712x6x0,36
B Szalagfűrészlap fához, műanyaghoz -
univerzális vágásokhoz
1712x12x0,36
C Szalagfűrészlap nemvas fémekhez,
műanyagokhoz, alumíniumhoz, fához
1712x12x0,36
D Körvágó berendezés (max. vágásmagasság:
30 mm)
E Metabo ipari porszívó és elszívó
berendezések
F Görgős állvány RS 420
A teljes tartozékprogram megtalálható a
www.metabo.com honlapon vagy a katalógusban.
12. Javítás
Veszély!
Az elektromos kéziszerszámokat csak
szakképzett személyzet és csak eredeti
pótalkatrészek felhasználásával javíthatja. Ez
biztosítja, hogy az elektromos kéziszerszám
biztonságos maradjon.
Amennyiben a jelen készülék hálózati vezetéke
megsérül, azt egy eredeti Metabo hálózati
vezetékre kell cserélni.
A javításra szoruló Metabo elektromos
kéziszerszámokkal, kérjük, forduljon Metabo
szakkereskedőjéhez. A címeket a
www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a
www.metabo.com honlapról.
13. Környezetvédelem
Kövesse a régi gépek, csomagolások és
tartozékok környezetbarát ártalmatlanítására és
újrahasznosítására vonatkozó helyi előírásokat.
Csak az EU tagországok esetében:
elektromos kéziszerszámot soha ne dobjon
háztartási hulladék közé! Az elektromos és
elektronikus berendezések hulladékairól szóló
2002/96/EK irányelv és annak nemzeti jogi
átvétele értelmében a használt elektromos
kéziszerszámokat szelektíven kell gyűjteni, és
lehetővé kell tenni azok környezetkímélő
újrahasznosítását.
14. Problémák és üzemzavarok
A következőkben azokat a problémákat és
zavarokat írjuk le, amelyeket maga is megoldhat.
Amennyiben az itt leírt megoldások nem lennének
segítségére, lásd a 12. „Javítás" c.fejezetet.
Veszély!
Problémákkal és zavarokkal összefüggésben
különösen sok baleset történik. Ezért vegye
figyelembe:
 Minden zavarelhárítás előtt húzza ki a hálózati
csatlakozót.
 Az üzemzavar megszüntetését követően ismét
be kell kapcsolni valamennyi biztonsági
berendezést és ellenőrizni kell azok helyes
működését.
A motor nem működik
A burkolati ajtókat ajtóbiztosítóval szerelték fel. Ez
lekapcsolja a motort, ha a burkolati ajtót
bekapcsolt fűrész mellett nyitják ki.
– A burkolati ajtóknak az üzemeltetés közben
zárva kell lenniük.
Átmeneti feszültségkimaradás miatt bekapcsolt a
feszültséghiány-kioldó.
– Állítsa vissza a relét.
Nem kap feszültséget a motor.
– Ellenőrizze az összes kábelt, csatlakozót,
csatlakozóaljzatot és biztosítót.
A motor túlmelegszik, pl. a tompa fűrészszalag,
vagy a házban lévő forgácstorlódás miatt:
– Szüntesse meg a túlmelegedés okát, néhány
percig hagyja lehűlni, majd kapcsolja be újra.
0909057175
0909057183
0909057191
631327000
(lásd a katalógust)
0910053353
