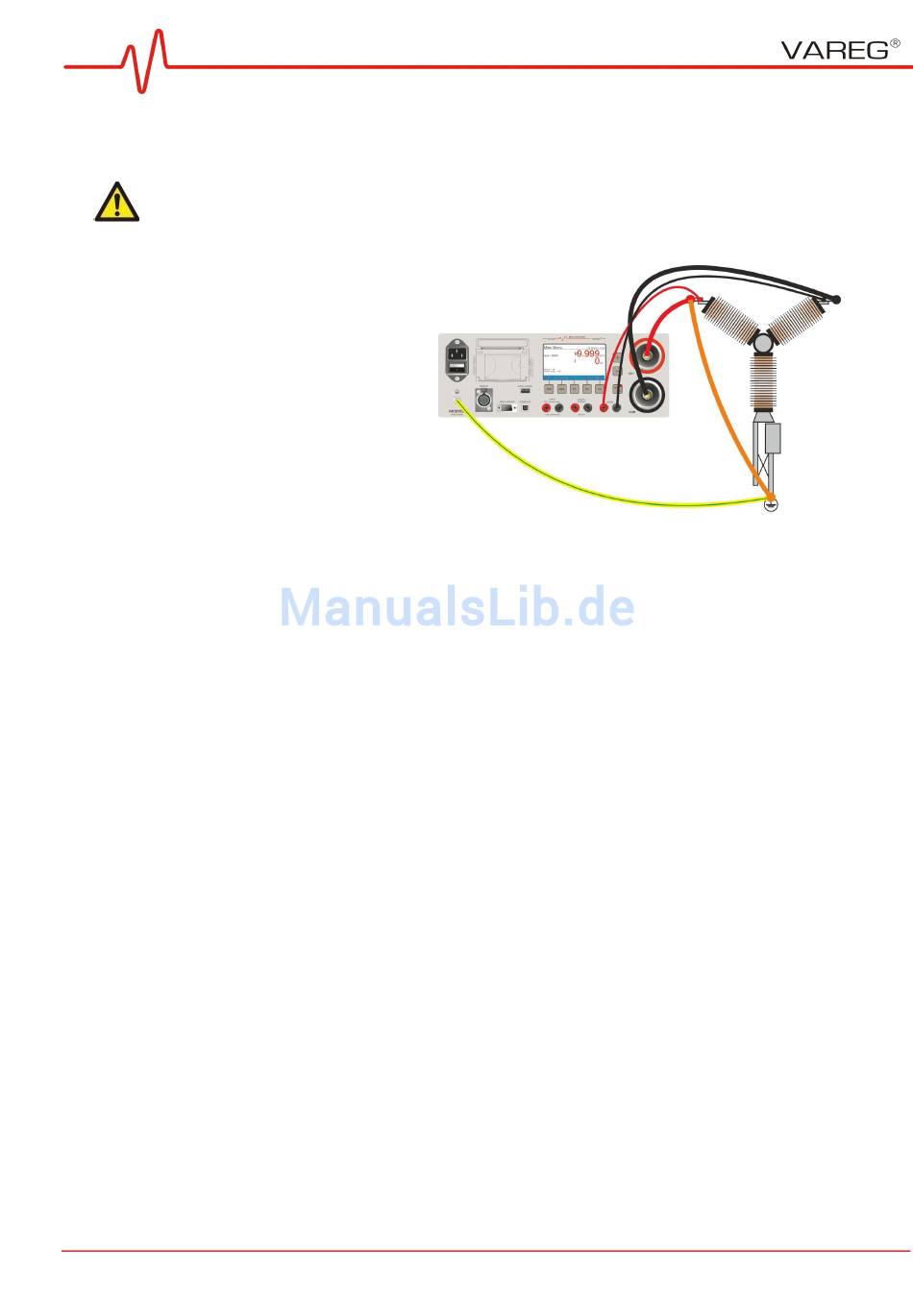

13. Anwendungsbeispiel – einseitig geerdet
Die Sicherheitshinweise und Betriebsbestimmungen müssen eingehalten werden.
Siehe Seite 4
Hinweis
Die Fühlerleitungen müssen
innerhalb der Stromkabel
angeschlossen werden. Andernfalls
können die Prüfwerte falsch sein.
Wenn Sie den Widerstand eines
Schalters oder Trenners (Isolator)
messen, stellen Sie vor dem Start
sicher, dass er geschlossen ist.
1. Vergewissern Sie sich, dass das Netz auf beiden Seiten des Schalters abgeschaltet ist. Erden Sie den
Schalter mindestens auf einer Seite und vergewissern Sie sich, dass er geschlossen ist.
2. Lassen Sie das Mikro-Ohmmeter von der Netzspannung getrennt, während Sie die Kabel
anschliessen.
3. Erden Sie das Mikro-Ohmmeter.
4. Schliessen Sie ein Stromkabel zwischen der einen Seite des zu prüfenden Objekts und dem DC+
Anschluss am Mikro-Ohmmeter an. Schliessen Sie das andere Stromkabel zwischen der anderen
Seite des zu prüfenden Objekts und dem COM-Anschluss am Mikro-Ohmmeter an.
5. Verbinden Sie die beiden Fühlermesskabel mit je einer Seite des Prüfobjektes. Bringen Sie die
Leitungen so nahe wie möglich am Prüfobjekt an.
6. Schliessen Sie das Netzkabel an das Mikro-Ohmmeter an.
7. Schalten Sie das Messgerät ein.
8. Stellen Sie den gewünschten Strom mit den Tasten [+] und [-] ein oder wählen Sie einen bereits
eingestellten Strom mit den Kurzwahltasten [F1], [F2] oder [F3].
Anmerkung:
Wenn Sie das Gerät zum erstenmal verwenden, vergewissern Sie sich, dass der Betriebsmodus
einzel (Benützermenü SM 0, siehe Seite 8) ausgewählt ist. Stellen Sie sicher, dass die Stromzange
abgeschaltet ist (Benützermenü SM 4, siehe Seite 8).
9
Drücken sie die Taste [START/STOP]. Die Messung wird durch eine rot blinkende LED sowie falls
aktiviert, durch einen pulsierenden Warnton (Summer) angekündigt. Das Ergebnis wird nach einigen
Sekunden angezeigt und gespeichert. Sie können einen Ausdruck machen und/oder eine neue
Prüfung starten.
10. Sie können die Messung stoppen, indem Sie die Taste [START/STOP] oder [ESC] drücken.
11. Schalten Sie das Mikro-Ohmmeter aus und entfernen Sie das Netzkabel, bevor Sie andere Kabel
entfernen oder bewegen.
