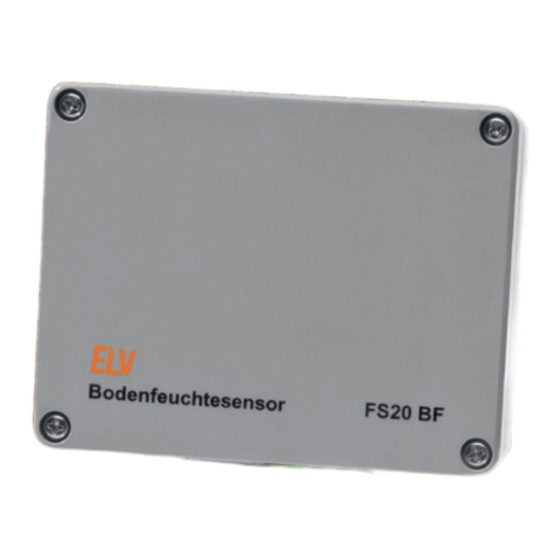

- Seite 1 FS20 Bodenfeuchtesensor FS20 BF Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
- Seite 2 Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 98400 1. Ausgabe Deutsch, März 2011 Dokumentation © 2011 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhalt BESCHREIBUNG UND FUNKTION ..........4 1.1. Kapazitive Bodenfeuchtemessung ...........4 1.2. Grundsätzliche Funktionen, Bedien- und Anzeigeelemente ..5 1.3. Werkseinstellung ...............6 INSTAllATION ................7 2.1. Hinweise zur Platzierung ............7 2.2. Inbetriebnahme mit Werkseinstellung ........7 2.3. Tastenfunktionen ...............8 DAS FS20-ADRESS-SySTEm ..........9 EINORDNUNG DER FS20 IRl IN DAS ADRESS-SySTEm..11 4.1. -
Seite 4: Beschreibung Und Funktion
1. Beschreibung und Funktion Der FS20-Bodenfeuchtesensor dient zur automatischen Steuerung einer Garten-Bewässerungspumpe oder eines magnetventils in Abhängigkeit von der Bodenfeuchte. Der Sensor ermittelt die aktuelle Boden feuchte und arbeitet als Sender im FS20-System, um z. B. einen FS20-Funkschalter im Stecker-Steck dosen-Gehäuse zu steuern. Aufgrund des kapazitiven messverfahrens ist der Sensor äußerst robust, verschleiß- und war- tungsfrei. - Seite 5 Die 50 cm langen Sensorleitungen werden über wasserdichte Kabelver- schraubungen in das Elektronikgehäuse geführt. Die batteriebetriebene Elektronik sendet einen Einschaltbefehl, sobald die Bodenfeuchte eine konfigurierbare Feuchteschwelle unterschreitet. Gemessen wird dabei im 30-minuten-Raster und die Bewässerungsdauer steuert üblicherweise der FS20-Timer, d. h. nach Ablauf des Timers wird automatisch abgeschaltet.
-
Seite 6: Werkseinstellung
Der FS20 BF verfügt über zwei getrennt aktivier- und programmierbare FS20-Kanäle, über die ebenfalls programmierbare Sendebefehle an an- gelernte FS20-Empfänger gesendet werden. Dabei ordnet sich der FS20 BF in das FS20-Code- und Adress-System ein. 1.3. Werkseinstellung Der FS20 BF ist ab Werk sofort einsatzfähig und mit folgenden Werks- einstellungen konfiguriert: Übersicht über die Werkseinstellungen Adresse Kanal 1... -
Seite 7: Installation
2. Installation 2.1. Hinweise zur Platzierung Die montage des Bodenfeuchtesensors ist abhängig von den örtlichen Gegebenheiten, wobei die Sendeeinheit in einem nach Schutzart IP65 wassergeschütztem Gehäuse untergebracht ist. Der eigentliche Sensor ist mit Kunststoff umspritzt und somit hermetisch abgedichtet. Für die Inbetriebnahme und den Betrieb muss der Sensor an der zu wässernden Stelle im Erdreich untergebracht werden, wobei der Sensor rundum mit dem zu messendem Boden umgeben sein muss. -
Seite 8: Tastenfunktionen
· versetzen Sie nun den anzulernenden FS20-Empfänger entsprechend seiner Anleitung in den Anlernmodus. · Betätigen Sie jetzt die Taste 1 oder 2 (Kanal 1; Kanal 2 ist in der Werkseinstellung für das Aussenden von Sendebefehlen (siehe 2.3.) vorerst deaktiviert) des FS20 Bodenfeuchtesensors. ·... -
Seite 9: Das Fs20-Adress-System
Taste 1 Taste 2 Taste 3 Taste 4 Funktion Sendebefehl für Befehl 2 (Sensor/„Taste 2”) wählen/deaktivieren (Kanal 1) Sendebefehl für Befehl 3 („Taste 3”) wählen (Kanal 2) Sendebefehl für Befehl 4 (Sensor/„Taste 4”) wählen/deaktivieren (Kanal 2) Hauscode einstellen Werkseinstellung wiederherstellen bzw. FS20IRP-Programmierung einleiten Deaktivierung gilt nur für das automatische Senden von Befehlen, nicht für das Senden durch die Tasten... - Seite 10 Den einzelnen Adresstypen ist dabei folgende Funktion zugedacht (die Erläuterung ist global für das gesamte FS20-System gültig und bezieht sich nicht nur auf einzelne Komponenten): Einzeladressen Jeder Empfänger sollte auf eine Einzeladresse eingestellt werden, um ihn separat ansteuern zu können. Funktionsgruppen-Adressen mehrere Empfänger werden durch die Zuweisung einer Funktionsgruppen- Adresse als funktionale Einheit definiert.
-
Seite 11: Einordnung Der Fs20 Irl In Das Adress-System
4. Einordnung des FS20 BF in das Adress-System Für die Codierung der Sender und ihrer Einzeltasten werden der Haus- code, eine Adressgruppe und eine Unteradresse verwendet. mit speziellen Adressgruppenzuweisungen ist auch eine Programmierung der Fern- bedienung, hier des FS20 BF, als lokaler oder globaler master möglich. Für die Eingabe des 8-stelligen Hauscodes, der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse werden die Ziffern bzw. -
Seite 12: Adressen Einstellen
4.2. Adressen einstellen Die Adresse eines Kanals setzt sich aus der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse zusammen. Werkseitig ist für alle Kanäle die Adressgruppe „11“ eingestellt. Sollen mehrere Sender parallel betrieben werden und dabei unter- schiedliche Empfänger steuern, so sind an den Sendern unterschiedliche Adressen einzustellen. -
Seite 13: Zuweisung Von Funktionsgruppen Und Masteradressen
4.2.2. Zuweisung von Funktionsgruppen und Masteradressen Funktionsgruppen Wird als Adressgruppe die 44 eingegeben, wird die Unteradresse (sofern sie nicht auch 44 ist, siehe folgende Abschnitte) als Funktionsgruppe definiert. So lassen sich 15 Funktionsgruppen zwischen 4411 und 4443 definieren. Lokaler Master Wird nur die Unteradresse auf 44 eingestellt, so hat dieser Kanal die Funktion eines lokalen masters innerhalb der eingestellten Adressgruppe. - Seite 14 Hauscode z. B. 1234 1234 Globale Masteradresse 4444 Funktionsgruppe 44xx z.B. 4411 Deckenlampen 1111 1144 1122 4411 1144 4444 4444 Lokale 1411 1131 4411 1144 1412 4444 Masteradresse 4444 4444 z.B.1144 1212 4411 4444 1311 1211 4411 4444 Bei den Empfängern im Raum A wurden zusätzlich alle Empfänger auf eine lokale masteradresse programmiert.
-
Seite 15: Individuelle Einstellungen
5. Individuelle Einstellungen Über die Werkseinstellungen (siehe Seite 6) hinaus können Sie diverse Einstellungen für die individuelle Nutzung vornehmen. Der Sensor kann 2 verschiedene Kanäle des FS20-Systems steuern. Deren Einstellungen können (außer Hauscode) jeweils getrennt vorge- nommen werden. In der folgenden Anleitung sind jeweils die Tasten in Klammern ge- setzt, die für Kanal 2 gelten. -
Seite 16: Sendebefehl Festlegen/Kanal Aktivieren/Deaktivieren
5.2. Sendebefehl festlegen/Kanal aktivieren/deaktivieren Der Sendebefehl ist der individuell wählbare Funk befehl, der die ge- wünschte Reaktion des Empfängers beschreibt. Auch die Aktivierung bzw. Deaktivierung des Sendens von Schaltbefehlen ist hierüber für jeden Kanal getrennt einstellbar. Will man z. B. nur einen Kanal nutzen, sollte man das Aussenden von Schaltbefehlen für den zweiten Kanal deaktivieren. -
Seite 17: Einschaltdauer Festlegen
Liste der Sendebefehle Einzugebendes Sendebefehl* Zahlenpaar Ein für die Einschaltdauer, danach AUS Ein für die Einschaltdauer, danach AUS Kanal deaktiviert * Es sind auch die Sendebefehle 13, 14, 21 -24, 31, 32, 33, 42, 43 (siehe Anhang) nutzbar, aber hier nicht in jedem Fall sinnvoll 5.3. -
Seite 18: Auf Werkseinstellung Zurücksetzen
Einzugebendes Zahlenwert Multiplikator Zahlenpaar 1. und 2. Ziffer 3. und 4. Ziffer Endlos 0,25 s 0,5 s 16 s 32 s 64 s = 1,07 min 128 s = 2,13 min 256 s = 4,27 min 512 s = 8,53 min 1024 s = 17,07 min 1024 s = 17,07 min 1024 s = 17,07 min... -
Seite 19: Konfiguration Mit Dem Fs20 Irp/Irp2
Die Bedienung des PC-Programms ist in der Anleitung zum FS20 IRP/ IRP2 ausführlich erläutert. FS20 IRP/IRP2 In der PC-Software des FS20 IRP/IRP2 (Updates: www.elv.de) kann der FS20 BF direkt aus der Konfigurationsliste gewählt werden. mit dieser Software können Hauscode, Kanaladressen, Sendebefehle und Einschalt- zeiten auf einfache Weise eingestellt werden. -
Seite 20: Timer Der Empfänger Programmieren
Hinweise: - Wird bei einem per FS20 IRP/IRP2 programmierten FS20 BF die Kon- figuration eines Kanals über die Tasten des FS20 BF geändert, löscht dieser automatisch die beiden zusätzlichen Befehle eines Kanals/ Taste. - Die detaillierte Bedienung des FS20 IRP/IRP2 ist in der zugehörigen Bedienungsanleitung erläutert. -
Seite 21: Zusätzliche Hinweise
6. Zusätzliche Hinweise - bitte beachten! 6.1. Reichweite und Störungen, Repeater · Das FS20-System arbeitet im 868-mHz-Bereich, der auch von anderen Funkdiensten genutzt wird. Daher kann es durch Geräte, die auf der gleichen bzw. benachbarten Frequenz arbeiten, zu Einschränkungen des Betriebs und der Reichweite kommen. ·... -
Seite 22: Technische Daten
7. Technische Daten messverfahren: ................kapazitiv messfrequenz: ...............50–500 kHz messintervall: ................30 min. Schaltschwelle: ....... über 2 interne Taster konfigurierbar Funk-Sendekanäle: ......... 2, getrennt konfigurierbar Funk-Sendefrequenz: ............868,35 mHz Funkreichweite: ............ bis zu 100 m (Freifeld) Anzeigen: ....lED für FS20-Programmierung und Quittungssignal, ........2 lEDs für den Abgleich der Feuchteschwelle FS20-Programmierung/Konfiguration: ....über 4 interne Taster Spannungsversorgung: ......... -
Seite 23: Entsorgungshinweis
9. Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle! Das CE-Zeichen ist ein Freiverkehrszeichen, das sich aus- schließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. - Seite 24 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
