Reloop Effex 2 Bedienungsanleitung Seite 3

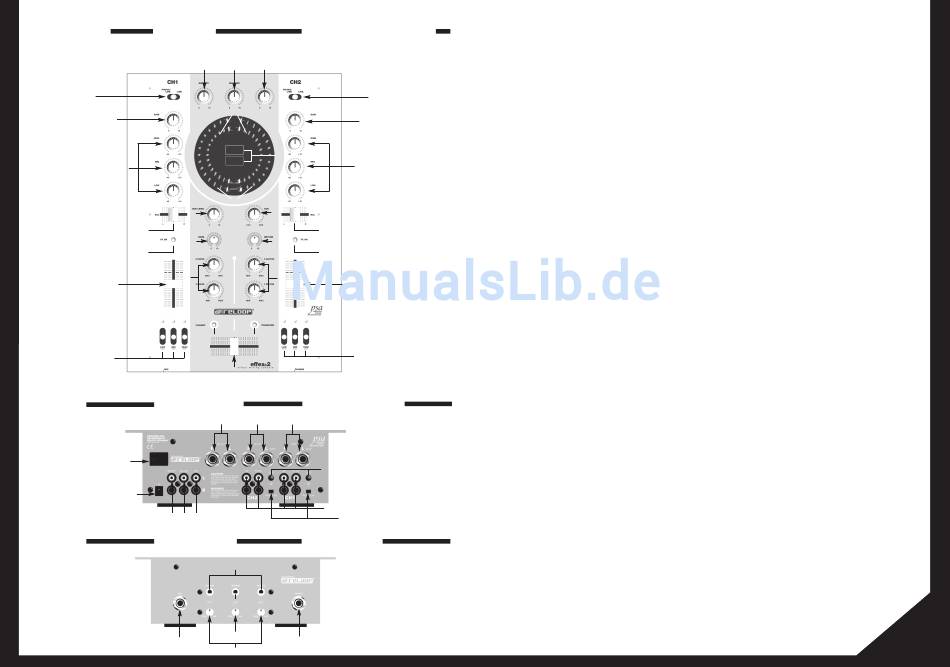

Bedienoberfläche Controls
20
1
2
3
15
4
13
5
11
6
7
Rückseite Rear Panel
23
24
25 26 27
Vorderseite Front Panel
34
Panneau de commande
21 22
1
18
2
19
3
17
16
4
14
5
12
6
9 10
7
8
Face arrière
33
32 31
30
28
29
Face avant
38
36
37
35
39
Bezeichnungen
1. Signal-Einganswahlschalter für Kanal 1 und 2
2. Gain Regler für Kanal 1 und 2
3. 3-fach Equalizer für Kanal 1 und 2
4. Balance-Fader für Kanal 1 und 2
5. Effekt-ON Schalter für Kanal 1 und 2
6. Linefader für Kanal 1 und 2
7. Kill-Switches für Kanal 1 und 2
8. Crossfader
9. Flanger-ON Schalter
10. Transformer-ON Taster
11. Flanger-Filter Regler
12. Transformer-Factor Regler
13. Send-Regler
14. Return-Regler
15. Lautstärkeregler für den Kopfhörerausgang
16. Cue-Regler
17. Aussteuerungs-LED für Masterausgang
18. Aussteuerungs-LED für Kanal 1 und 2
19. BPM-Displays für Kanal 1 und 2
20. Lautstärkeregler für Masterausgang 1
21. Lautstärkeregler für Masterausgang 2
22. Lautstärkeregler für DJ-Mic
23. EIN/AUS Schalter
24. Eingangsbuchse für das Netzteil
25. Master 1 Ausgangsbuchsen (Cinch)
26. Master 2 Ausgangsbuchsen (Cinch)
27. REC Ausgangsbuchsen (Cinch)
28. Eingangsbuchsen für Kanal 1 und 2 (Cinch)
29. Phono/Line Umschalter für Kanal 1 und 2
30. GND Erdungsschrauben
31. Ausgangsbuchsen für Send-Signal (6,3 mm Klinke)
32. Eingansbuchsen für Return-Signal (6,3 mm Klinke)
33. Master 1 Ausgangsbuchsen (6,3 mm Klinke)
34. Eingangsbuchse für DJ-Mic (6,3 mm Klinke)
35. Ausgangsbuchse für Kopfhörer (6,3 mm Klinke)
36. Crossfader Reverse-Schalter
37. Crossfader Curve-Regler
38. Linefader Reverse Schalter für Kanal 1 und 2
39. Linefader Curve Regler für Kanal 1 und 2
Anschlüsse
1. Verbinden Sie Ihre Linequellen (CD-Player, MiniDisc, DAT, etc.)
und Ihre Plattenspieler mit den Eingangsbuchsen für Kanal 1
und 2 -28-. Wenn Sie an die "Phono"-Buchsen Plattenspieler
anschließen möchten, so stellen Sie den/die Phono/Line
Umschalter -29- in die Position "Phono"; möchten Sie an diese
Buchsen Linequellen anschließen, so stellen sie den/die
Phono/Line Umschalter in die Position "Line".
ACHTUNG! Stellen Sie sicher, dass während der Betätigung
der Phono/Line Umschalter das Gerät ausgeschaltet ist.
2. Verbinden Sie die Erdungskabel Ihrer Plattenspieler mit der
jeweiligen GND Erdungsschraube -30-.
3. Verbinden Sie die Ausgangsbuchsen für das Send-Signal -31-
mit den Eingang Ihres Effektgerätes, bzw. Samplers. Verbinden
Sie den Ausgang Ihres Effektgerätes, bzw. Samplers mit den
Eingangsbuchsen für das Return-Signal -32-.
4. Verbinden Sie Ihren Kopfhörer mit der Ausgangsbuchse für
Kopfhörer -35-.
5. Verbinden Sie Ihr Mikrofon mit der Eingangsbuchse für DJ-Mic -34-
6. Verbinden Sie Ihre Hauptanlage je nach Bedarf mit den Master
1 Ausgangsbuchsen -25- (Cinch) oder mit den Master 1
Ausgangsbuchsen -33- (6,3 mm Klinke).
7. Verbinden Sie Ihre Monitor-Anlage mit den Master 2
Ausgangsbuchsen -26-.
8. Verbinden Sie ein Aufnahmemedium Ihrer Wahl mit den REC
Ausgangsbuchsen -27-.
9. Verbinden Sie das Netzteil mit der Eingangsbuchse für das
Netzteil -24- und mit Ihrer Steckdose.
4
Designation Désignation
1. Signal input selector for channels 1 and 2 1. Sélecteur de signal d'entrée pour les canaux 1 et 2
2. Gain controls for channels 1 and 2 2. Régleur de gain pour les canaux 1 et 2
3. 3-fold equalizers for channels 1 and 2 3. Égaliseur 3 voies pour les canaux 1 et 2
4. Balance faders for channels 1 and 2 4. Curseur de contrôle de balance pour les canaux 1 et 2
5. Effect-ON switches for channels 1 and 2 5. Touches Effect-ON pour les canaux 1 et 2
6. Linefaders for channels 1 and 2 6. Curseur linéaire pour les canaux 1 et 2
7. Kill switches for channels 1 and 2 7. Kill-Switches
8. Crossfader 8. Crossfader
9. Flanger-ON switch 9. Touche Flanger-ON
10. Transformer-ON button 10. Touche Transformer-ON
11. Flanger-filter control 11. Régleurs de filtre Flanger
12. Transformer-factor control 12. Régleurs Transformer-Factor
13. Send control 13. Régleur Send
14. Return control 14. Régleur Return
15. Volume control for headphones output 15. Régulateur de volume pour la sortie casque
16. Cue control 16. Régleur Cue
17. Modulation LED for master output 17. DEL de contrôle pour la sortie casque
18. Modulation LED for channels 1 and 2 18. DEL de contrôle pour les canaux 1 et 2
19. BPM displays for channels 1 and 2 19. Affichages BPM pour les canaux 1 et 2
20. Volume control for master 1 output 20. Régulateur de volume pour la sortie Master 1
21. Volume control for master 2 output 21. Régulateur de volume pour la sortie Master 2
22. Volume control for DJ mic 22. Régulateur de volume pour le DJ Mic
23. ON/OFF switch 23. Interrupteur MARCHE/ARRÊT
24. Input jack for external power pack 24. Fiche d'entrée pour le bloc d'alimentation
25. Master 1 output jacks (cinch) 25. Fiches de sortie Master 1 (coaxiale)
26. Master 2 output jacks (cinch) 26. Fiches de sortie Master 2 (coaxiale)
27. REC output jacks (cinch) 27. Fiche de sortie REC (coaxiale)
28. Input jacks for channels 1 and 2 (cinch) 28. Fiches d'entrée pour les canaux 1 et 2 (coaxiales)
29. Phono/line change-over for channels 1 and 2 29. Commutateurs Phono/Line pour les canaux 1 et 2
30. GND grounding screws 30. Vis de terrage GND
31. Output jacks for Send signal (6,3 mm jack plug) 31. Fiches de sortie pour le signal Send (6,3 mm jack)
32. Input jacks for Return signal (6,3 mm jack plug) 32. Fiches d'entrée pour le signal Return (6,3 mm jack)
33. Master 1 output jacks (6,3 mm jack plug) 33. Fiches de sortie Master 1 (coaxiale)
34. Input jack for DJ mic (6.3 mm jack plug) 34. Fiche d'entrée microphone (6,3 mm jack)
35. Output jack for headphones (6.3 mm jack plug) 35. Fiche de sortie casque (6,3 mm jack)
36. Crossfader reverse switch 36. Touche d'inversion du Crossfader
37. Crossfader curve controls 37. Régleur de courbe du Crossfader
38. Linefader reverse switches for channels 1 and 2 38. Touche d'inversion du curseur linéaire pour les canaux 1 et 2
39. Linefader curve controls for channels 1 and 2 39. Régleur de courbe du curseur linéaire pour les canaux 1 et 2
Connections Connexions
1. Connect your line sources (CD player, MiniDisc, DAT, etc.) and 1. Connectez vos sources Line (lecteur de CD, MiniDisc, DAT, etc.)
your turntables with the input jacks for channels 1 and 2 -28-. et votre platine vinyle avec les fiches d'entrée pour les canaux
If you wish to connect (a) turntable(s) to the "Phono" jacks 1 et -28-. Si vous désirez connecter une platine vinyle aux
switch the phono/line change-over switches -29- to the connecteurs "Phono", il faut régler les commutateurs
"Phono"-position. If you intend to hook up (a) line source(s) to Phono/Line -29- sur la position "Phono"; si vous désirez
these jacks simply switch the phono/line change-over switches connecter des source Line, réglez les commutateurs
to the "Line"-position. Phono/Line sur la position "Line".
ATTENTION! When operating the phono/line change-over ATTENTION ! Avant de régler les commutateurs
switches always make sure that the unit is switched off. Phono/Line, contrôler si l'appareil est éteint !
2. Connect the ground cable of your turntables with the 2. Branchez le câble de mise à terre de votre platine vinyle sur la
respective GND ground screw -30-. vis de terrage GND respective -30-.
3. Connect the output jacks for the send signal -31- with the input 3. Connectez les fiches de sortie pour le signal Send -31- avec
of your effect unit or sampler. Connect the output of your l'entrée de votre appareil d'effet de son ou échantillonneur.
effect unit or sampler with the input jacks of the return signal Connectez la sortie de votre appareil d'effet de son ou
-32-. échantillonneur avec les fiches d'entrée pour le signal Return -32-.
4. Connect your headphones to the output jack for headphones -35-. 4. Connectez votre casque avec la fiche de sortie pour casque -35-.
5. Connect your mic with the input jack for the DJ mic -34-. 5. Connectez votre microphone sur la fiche d'entrée DJ-Mic -34-.
6. Connect your main unit according to your requirements with 6. Connectez votre chaîne selon vos besoins sur les fiches de
the Master 1 output jacks -25- (cinch) or with the Master 1 sortie Master 1 -25- (coaxiales) ou sur les fiches de sortie
output jacks -33- (6,3 mm jack plug). Master 1 -33- (6,3 mm jack).
7. Connect your monitor unit with the Master 2 output jacks -26-. 7. Connectez votre Monitor sur les fiches de sortie Master 2 -26-.
8. Connect the recording equipment of your choice with the REC 8. Connectez un appareil d'enregistrement de votre choix avec
output jacks -27-. les fiches de sortie REC -27-.
9. Connect the supply unit with the entry for the supply unit -24- 9. Connectez le bloc d'alimentation avec la fiche d'entrée pour le
and your wall outlet. bloc d'alimentation -24- et une prise secteur.
5
