Richten Sie Genios genau parallel zum Tor aus und verschrauben Sie den
Pfosten mit den beiliegenden Verbundankern mit dem Fundament. Durch die
Langlöcher der Befestigungsplatte kann der Pfosten noch etwas nachreguliert
werden.

12.) Funktion und Justierung der Endschalter

Serienmäßig sind die Schiebetore der Genios-Reihe mit berührungslosen
Magnetschaltern ausgerüstet, die an das Tor in seinen Endlagen Auf/Zu
abschalten. Die magnetischen Endschalter sind in der Konsole befestigt. Die im
Baipack beiliegenden Dauermagnete werden an der Vorderfront der Zahnstange
befestigt.

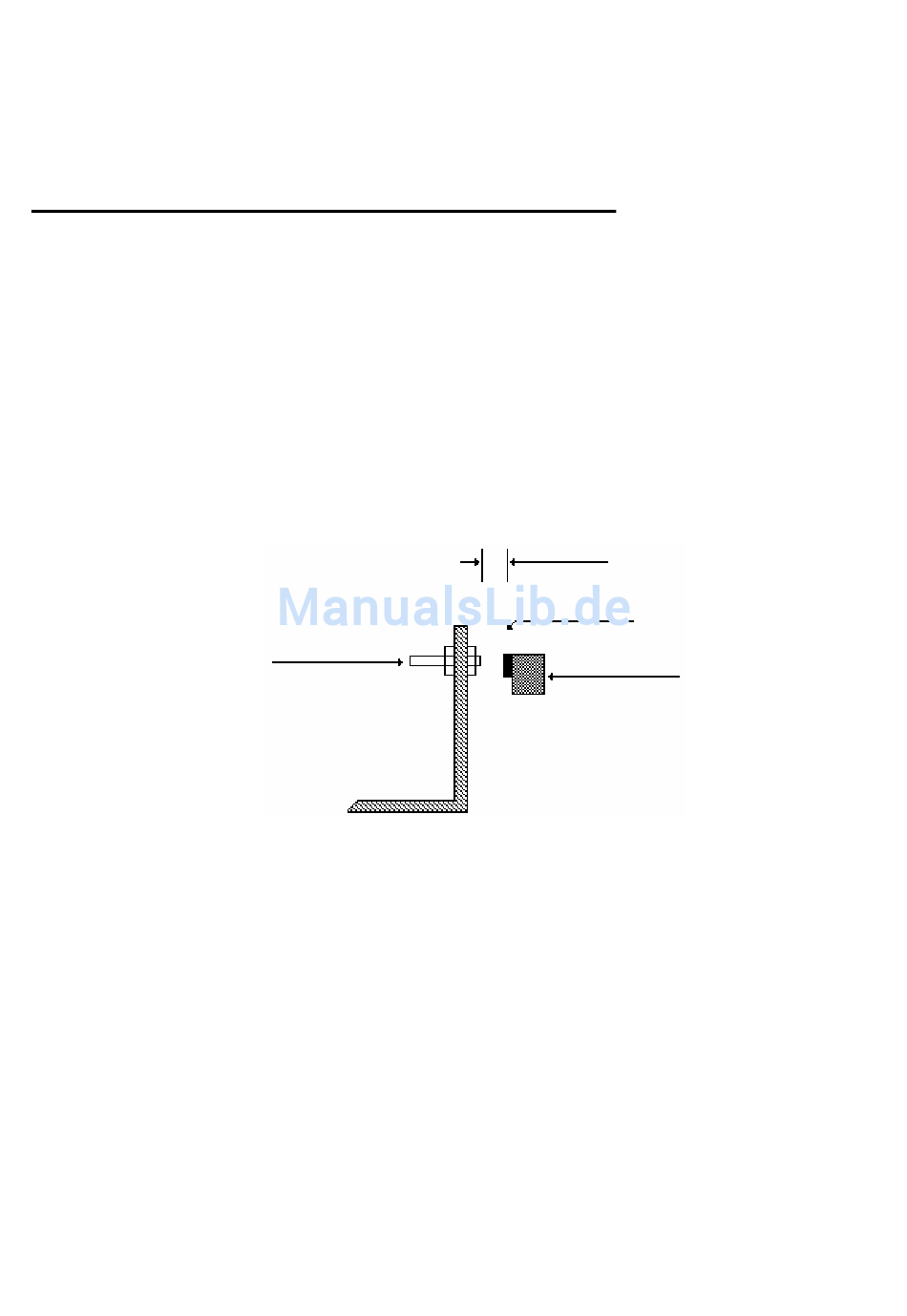

Der Abstand zwischen Magnetschalter und Magnet darf nicht mehr als 15 mm
betragen! Ist die Reichweite der Magnete nicht ausreichend, kann ein stärkerer
Magnet verwendet werden
max. 15 mm
Magnet
Endschalter
Zahnstange
Zur Justierung der Magnete bringen Sie das Tor in die gewünschte Stellung,
befestigen Sie die Magnete an der Zahnstange gegenüber den entsprechenden
Magnetschaltern, durch Verschieben des entsprechenden Magneten können Sie
die Endlagen noch genau justieren. Verkleben Sie nun die beiden Magnete an
der Zahnstange mit dem im Beipack beiliegenden Kleber.
