Systemerläuterung - Bauer Genios Montageanleitung

3a) Eingreifschutz

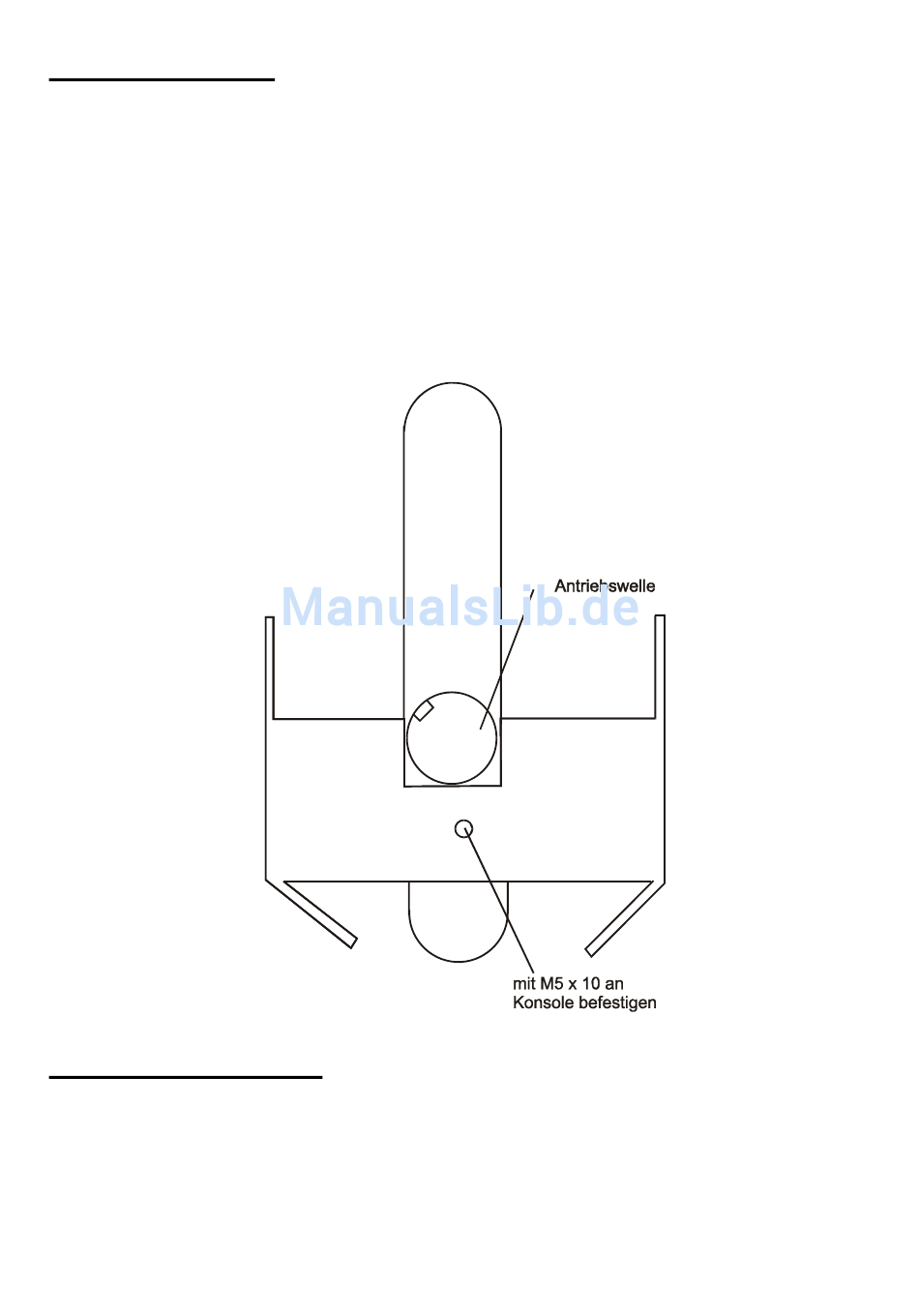

Nach Einbau der Konsole in den Pfosten bringen Sie den
Eingreifschutz wie nachfolgend gezeichnet an.
Befestigen Sie diesen mit einer Schraube M5 x 10 an der Konsole. Eine
entsprechende Bohrung ist vorhanden.
Danach bringen Sie das Antriebsritzel an der Welle an.
4.) Systemerläuterung
Der BelFox Antriebspfosten ist eine komplette Montageeinheit und besteht aus
dem Aluminiumpfosten mit angeschweißter Grundplatte und der im
Antriebspfosten integrierten Antriebseinheit.
Diese Antriebseinheit ist durch die abschließbare Revisionstür zugänglich.
Motorsteuerung und Stromspartrafo sind in einem Feuchtraumkasten ebenfalls
in der Säule untergebracht. Den oberen Abschluss der Säule bildet die
Abdeckhaube, die Sie bitte nach der Montage mit der Säule verkleben.
