8.) Montagehinweis
Genios ist sowohl für bodengeführte Schiebetore als auch für freitragende Tore
geeignet. In beiden Fällen ist jedoch ein leichter Lauf und einwandfreie
Torführungen Voraussetzung , Führungsbügel für das Tor sind als Zubehör (Art.
608-T) lieferbar.
Das Tor muss in beiden Endstellungen einen Anschlag haben, damit es bei
Entriegelung nicht von Hand aus der Führung geschoben werden kann. Der
Antriebsmotor ist selbsthemmend, Sie benötigen daher kein Schloss.
9.) Anforderungen an das Fundament
Genios benötigt ein Betonfundament oder eine Metallkonsole zu Befestigung
am Boden. Die Grundplatte hat die Außenmaße 250 x 160 mm. Stellen Sie das
Fundament
in
ausreichender
Größe
her,
damit
beim
Bohren
der
Befestigungslöcher das Material nicht wegbricht. Zur Befestigung liegen 4
Stück Klebeanker 14 mm bei.

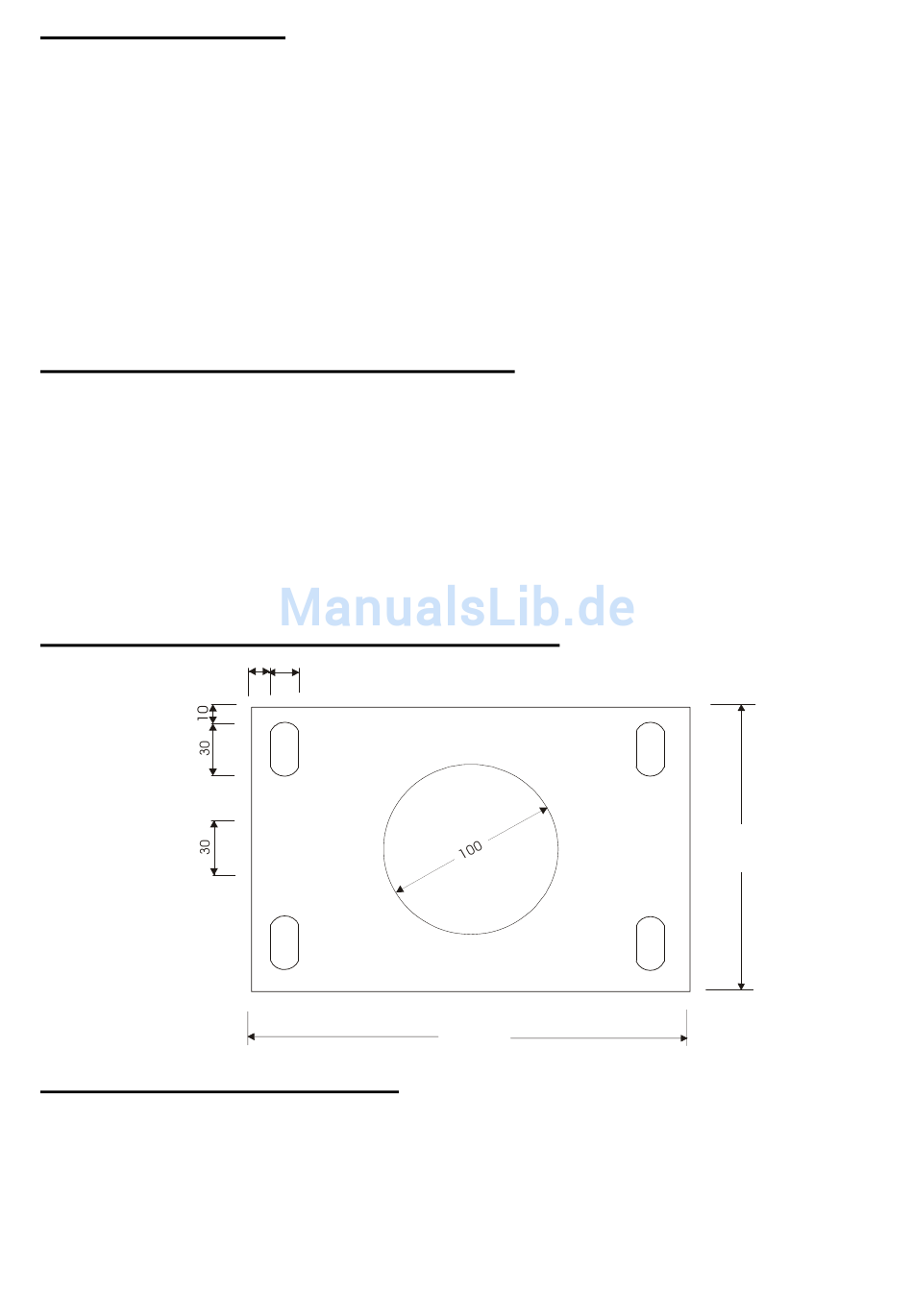

10.) Befestigungsmaße und Abmessungen
14 16
160
250
11.) Anbau an die Toranlage
Genios muss so montiert werden, dass die Zähne der Zahnstange vollen Eingriff
in die Zähne des Abtriebsritzels haben. Schlechter Eingriff verkürzt die
Lebensdauer und kann zum Überspringen der Zähne führen.
Der integrierte Antrieb ist an den vier Schrauben an der Rückseite des Antriebes
in der Höhe um ca. 210 mm höhenverstellbar .
